INSTRUÇÕES DE INSTALAÇÃO

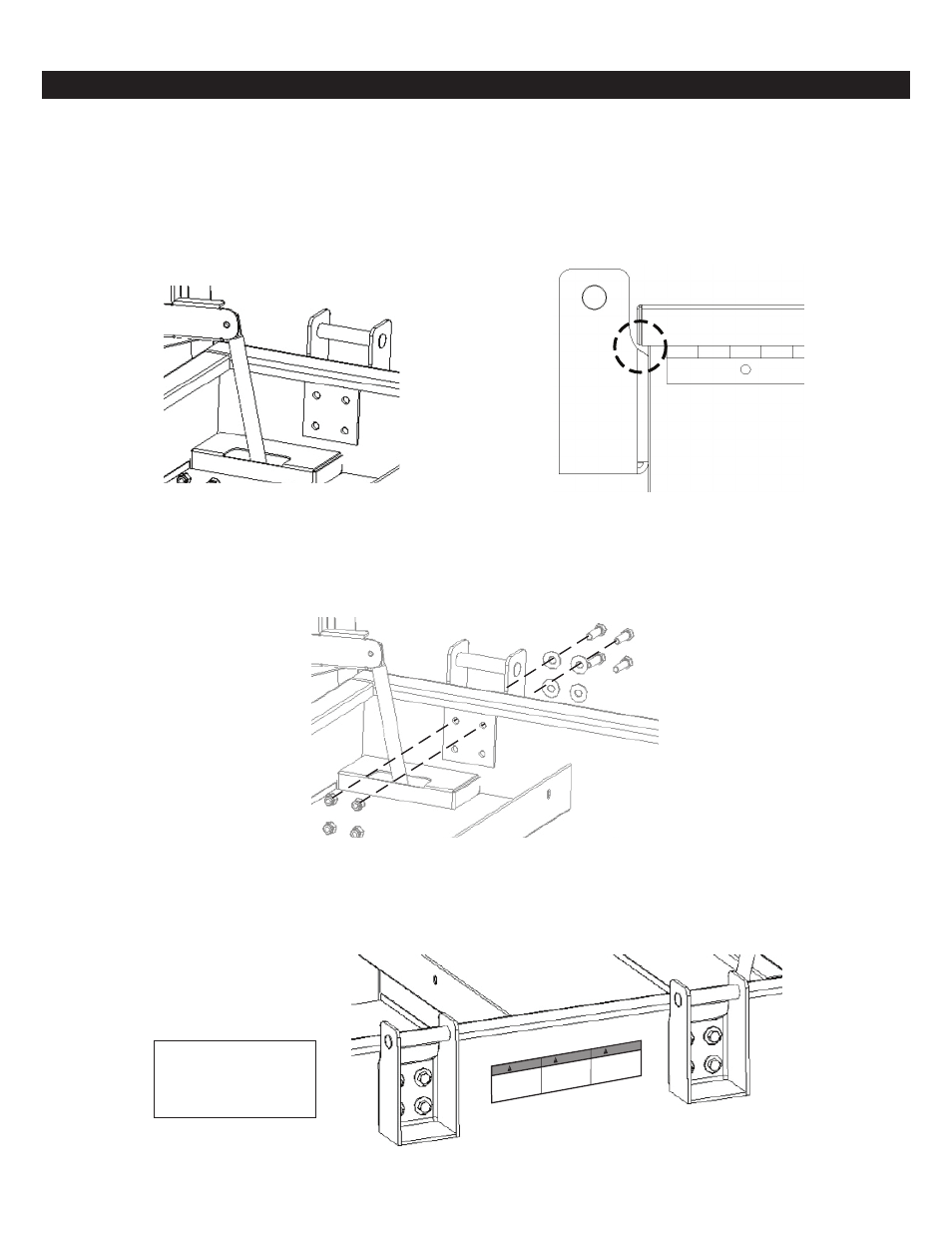

1. Monte os suportes na EXTREMIDADES da unidade, o mais
próximo dos cantos exteriores e o mais alto possível.
Coloque a placa de segurança na superfície interior, certifi-
cando-se de que a sua localização não interfere com as pe-
ças internas como protecções da mola de gás, ângulos, etc.
(Ver Fig. 1). Algumas unidades serão fornecidas com orifícios
pré-perfurados para montagem dos suportes de elevação.
Neste caso, avance para o passo 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figura 1 (Caixa Piano mostrada)
2. Em determinadas aplicações, onde a cobertura se sobre-
põe ao corpo da caixa, verifique se a colocação do suporte
não interfere com o fecho da cobertura antes de perfurar.
(Consulte a Fig. 2)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figura 2 (Caixa Piano mostrada)
3. Assinale os orifícios e fure utilizando uma broca de perfuração .125 (1/8" / 3,18 mm) para um orifício piloto utilizando de segui-
da uma broca de perfuração .406 (13/32 / 10,32 mm) dia.
4. Monte os suportes com fixadores conforme mostrado na Fig. 3 e binário de 47 Ft. Lbs (6,5 kg/m). Devem utilizar-se os quatro
suportes.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Figura 3 (Caixa Piano mostrada)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Coloque os autocolantes na exterior da unidade entre o suporte, conforme mostrado na Fig. 4.
Figura 4
Consulte o ASME B30
para as técnicas de
amarração adequadas
