28

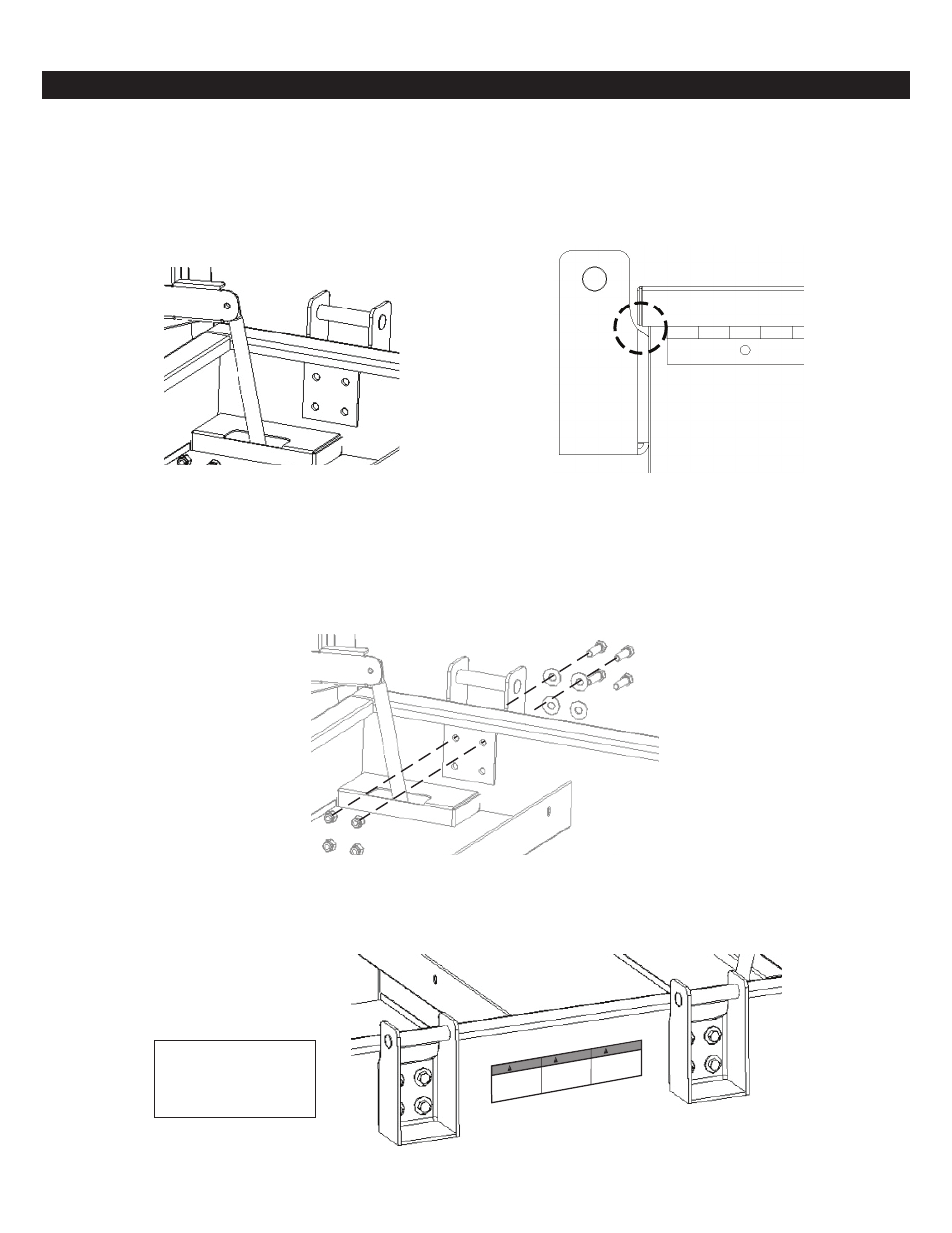

POKYNY NA MONTÁŽ
1. Upevnite konzoly na KONCOCH zariadenia, čo najbližšie k
vonkajším rohom a čo najvyššie. Zvnútra umiestnite opornú
platničku a uistite sa, že konzola neprekáža činnosti vnútor-
ných dielcov, ako sú kryty na plynových vzperách, uholníky
apod. (Pozrite si obrázok č. 1). Niektoré boxy sa dodávajú s
otvormi na montáž zdvíhacích konzol. V takomto prípade
prejdite ku kroku 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Obrázok č. 1 (typ Piano Box)
2. V niektorých prípadoch môže poklop prečnievať cez box.
Vtedy si pred vŕtaním overte, či poloha konzoly nebude
prekážať zavretiu poklopu. (Pozrite si obrázok č. 2).
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Obrázok č. 2 (typ Piano Box)
3. Označte polohu otvorov a vyvŕtajte ich pomocou pilotného vrtáka .125 (1/8" / 3,18 mm). Potom použite vrták .406
(13/32 / 10,32 mm).
4. Namontujte konzoly a upevňovacie prvky podľa obrázku č. 3 a dotiahnite uťahovacím momentom 47 ft. Lbs (6,5 kg/m).
Musia sa použiť všetky štyri konzoly.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Obrázok č. 3 (typ Piano Box)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
5. Umiestnite štítky z vonkajšej strany boxu medzi konzoly, podľa obrázku č. 4.
Obrázok č. 4
Pozrite si normu ASME
B30, kde sú uvedené
správne techniky upev-
ňovania závesov.
