UPUTSTVA ZA UGRADNJU

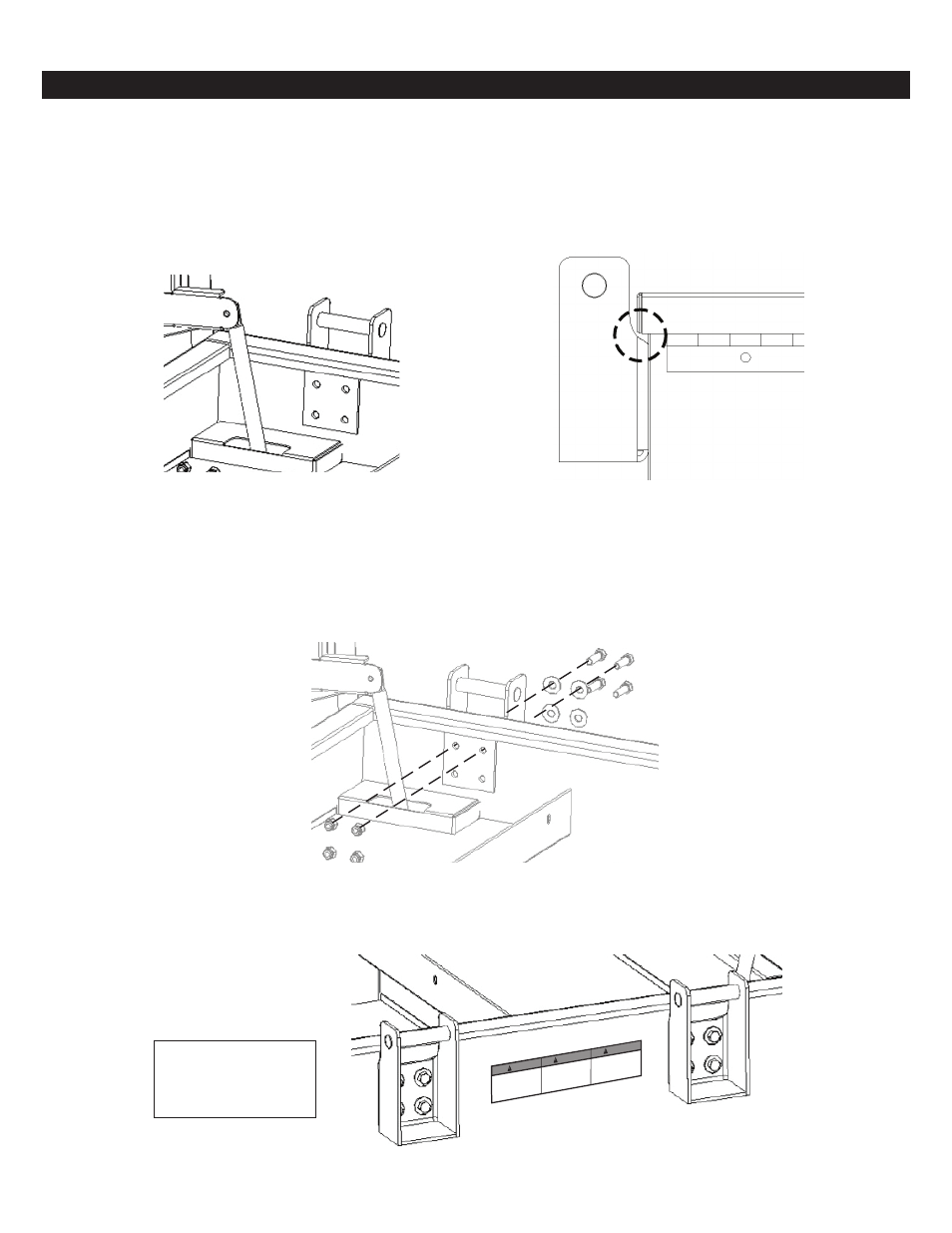

1. Montirajte nosače na KRAJEVE jedinice, tako da budu blizu
spoljašnjih uglova i što je moguće više. Postavite potpornu
ploču na unutrašnju površinu, vodeći računa da vaš položaj
ne bude smetnja za unutrašnje delove kao što su štitnici
gasne opruge, uglovi i t.d. (Vidi Sliku 1) Neke jedinice dolaze
sa prethodno izbušenim rupama za montiranje nosača za
podizanje. U tom slučaju preskočite korak 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 1 (prikazana kutija za klavir)
2. U nekim primenama, gde poklopac preklapa telo boksa,
pre bušenja proverite da postavljanje nosača neće ometati
zatvaranje poklopca. (Pogledajte sliku 2)
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 2 (prikazana kutija za klavir)
3. Označite rupe i obavite bušenje koristeći .125 (1/8" / 3,18 mm) burgiju za vodeću rupu, zatim nastavite sa burgijom prečnika
.406 (13/32 / 10,32 mm).
4. Montirajte nosače sa pričvršćivačima kao što je prikazano na Sl. 3, i zategnite momentom od 47 Ft. Lbs (6,5 kg/m). Moraju biti
iskorišćene sva četiri nosača.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 3 (prikazana kutija za klavir)
5. Zalepite nalepnicu na spoljašnji deo jedinice između nosača kao što je prikazano na slici 4.
Figure 1 (Piano Box shown)
Figure 2 (Piano Box shown) Figure 3 (Piano Box shown)
Refer to ASME B30
for proper rigging
techniques
WARNING
AVERTISSEMENT
ADVERTENCIA
Figure 4
Slika 4
Pogledajte ASME B30
za pravilnu tehniku
montaže.
