York D2HE/D2HG060 User Manual
Flexible light commercial unit

036-21216-003-A-0204
FOR DISTRIBUTION USE ONLY - NOT TO BE USED AT POINT OF RETAIL SALE
TECHNICAL GUIDE
SUNLINE ULTRA™
SINGLE PACKAGE AIR-COOLED
AIR CONDITIONERS
3, 4 AND 5 NOMINAL TON
D1HE/D1HG036, 048 and D2HE/D2HG060
12.2 THROUGH 13.2 SEER
®

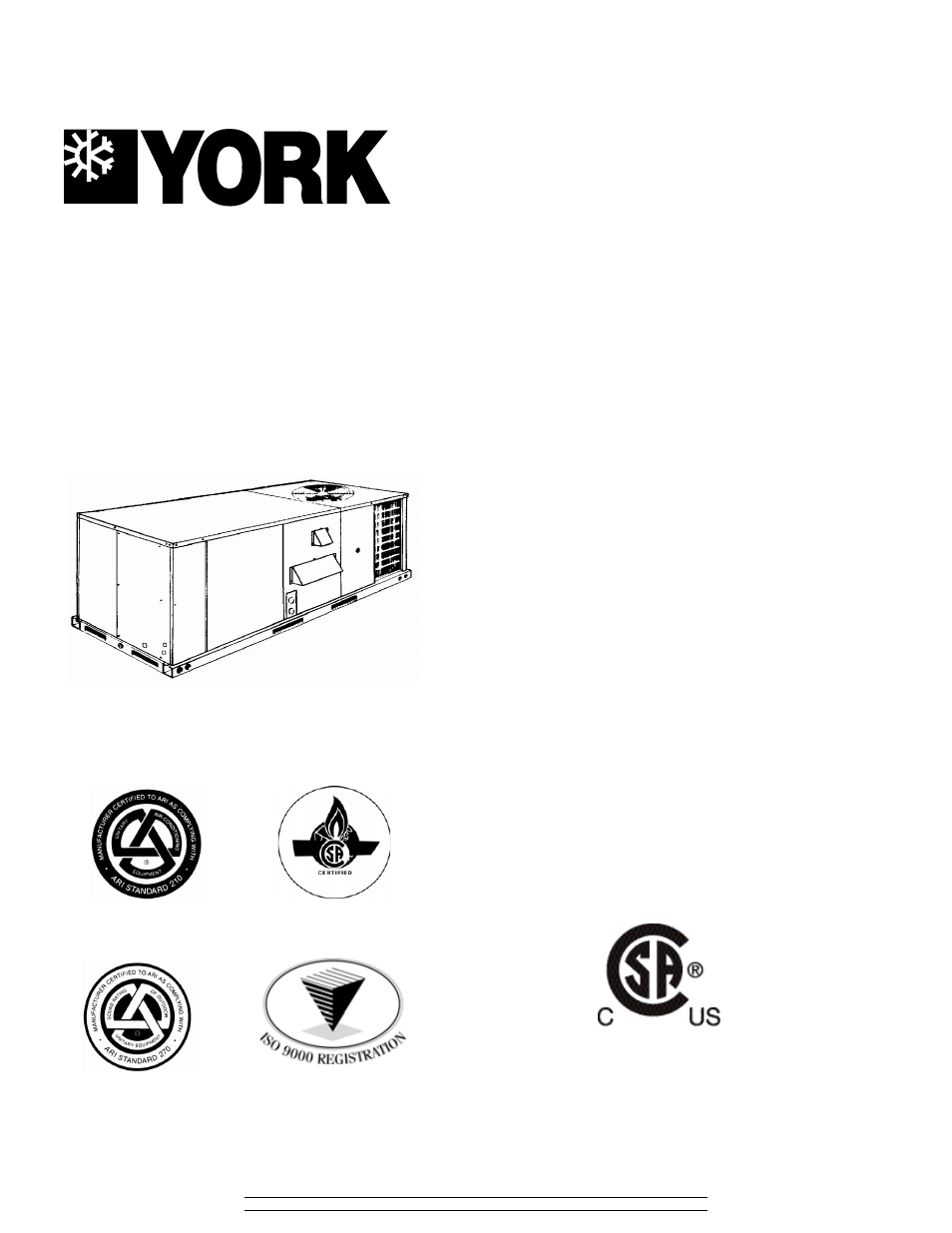

DHG MODEL SHOWN
FLEXIBLE LIGHT COMMERCIAL UNIT
GENERAL
YORK’s Sunline Ultra package units are designed to han-
dle applications ranging from residential to light commer-
cial and any in between. The Sunline Ultra is a unit that
gives you the flexibility and choices you need in today’s
market.
FEATURING
•
COOLING ONLY UNITS
•
COOLING/GAS HEATING UNITS (NATURAL GAS
OR PROPANE)
•
LOW PROFILE
•
QUIET OPERATION
•
COMMON FOOTPRINT
•
OPTIONAL FACTORY INSTALLED ECONOMIZERS
•
OPTIONAL SLIDE IN MOTORIZED DAMPERS
•
OPTIONAL SLIDE IN ECONOMIZERS
•
OPTIONAL ELECTRIC HEATERS
•
OPTIONAL PROPANE CONVERSION KIT
•
OPTIONAL HIGH ALTITUDE GAS OR PROPANE KIT
•
OPTIONAL NOx KIT
•
MODULAR ELECTRICAL CONNECTIONS FOR
EASY OF INSTALLATION
•
FULL PERIMETER BASE RAILS
•
TROUBLE FREE UTILITY CONNECTIONS
•
1” OR 2” THROWAWAY FILTERS
•
5 YEAR LIMITED WARRANTY ON COMPRESSOR
•
10 YEAR LIMITED WARRANT ON GAS-FIRED HEAT
EXCHANGERS
•
1 YEAR LIMITED WARRANTY ON ALL REPLACE-
MENT PARTS
Document Outline
- DESCRIPTION
- FEATURES
- FACTORY-INSTALLED OPTION
- FIELD-INSTALLED ACCESSORIES
- FIGURE 1 - SUNLINE ULTRA CUTAWAY (Model DHG gas heating)
- TABLE 1: CAPACITY RATING - COOLING / ELECTRIC HEAT
- TABLE 2: CAPACITY RATINGS - COOLING / GAS HEATING
- TABLE 3: SOUND POWER RATINGS
- TABLE 4: PHYSICAL DATA - BASIC UNIT
- TABLE 5: COOLING CAPACITIES - MODELS DHE/DHG 036 - 85˚F - 95ºF
- TABLE 6: COOLING CAPACITIES - MODELS DHE/DHG 036 - 105˚F - 115ºF
- TABLE 7: COOLING CAPACITIES - MODELS DHE/DHG048
- TABLE 8: COOLING CAPACITIES - MODELS DHE/DHG060
- TABLE 9: SUPPLY AIR BLOWER PERFORMANCE -DHE/DHG036
- TABLE 10: SUPPLY AIR BLOWER PERFORMANCE DHE/DHG048 (4 TON GAS HEAT MODELS)
- TABLE 11: SUPPLY AIR BLOWER PERFORMANCE DHE/DHG060 (5 TON GAS HEAT MODELS)
- TABLE 12: ACCESSORY STATIC RESISTANCE
- TABLE 13: MOTOR AND DRIVE DATA - BELT-DRIVE BLOWER
- TABLE 14: ELECTRICAL DATA - BASIC UNIT
- TABLE 15: ELECTRICAL DATA - COOLING/ELECTRIC HEAT DHE036 & 048
- TABLE 16: ELECTRIC HEAT CORRECTION FACTORS (DHE048)
- TABLE 17: FUSE BLOCK ACCESSORY
- TABLE 18: ELECTRICAL DATA - COOLING/ELECTRIC HEAT DHE060
- FIGURE 2 - FIELD POWER WIRING
- FIGURE 3 - CONTROL WIRING COOLING ONLY
- FIGURE 4 - CONTROL WIRING SINGLE STAGE
- FIGURE 5 - CONTROL WIRING COOLING/HEATING
- FIGURE 6 - CONTROL WIRING MULTI-STAGE
- FIGURE 7 - DHE UNIT DIMENSIONS
- TABLE 19: UTILITIES ENTRY DATA
- FIGURE 8 - ACCESS PANELS AND DISCONNECT
- FIGURE 9 - UNIT DIMENSIONS DHG UNIT
- TABLE 20: CLEARANCES
- FIGURE 10 - REAR DIMENSIONS OF DHE AND DHG UNITS 3, 4 & 5 TON UNITS
- FIGURE 11 - UNIT DIMENSIONS WITH ECONOMIZER RAINHOOD
- FIGURE 12 - DETAIL “B” UNIT WITH FIXED OUTDOOR AIR/MOTORIZED DAMPER RAINHOOD
- FIGURE 13 - UNIT AND CURB APPLICATION
- FIGURE 14 - ROOF CURB DIMENSIONS DHE/DHG 3, 4 & 5 TON
- FIGURE 15 - CENTER OF GRAVITY AND CORNER WEIGHTS
- TABLE 21: BASIC UNIT WEIGHT
- TABLE 22: ACCESSORIES WEIGHT
- FIGURE 16 - TYPICAL APPLICATIONS
- FIGURE 17 - TYPICAL ROOF-TOP INSTALLATION (DHG)
- MECHANICAL SPECIFICATIONS
