Regency ® P42-4 Zero Clearance Direct Vent Gas Fireplace 40

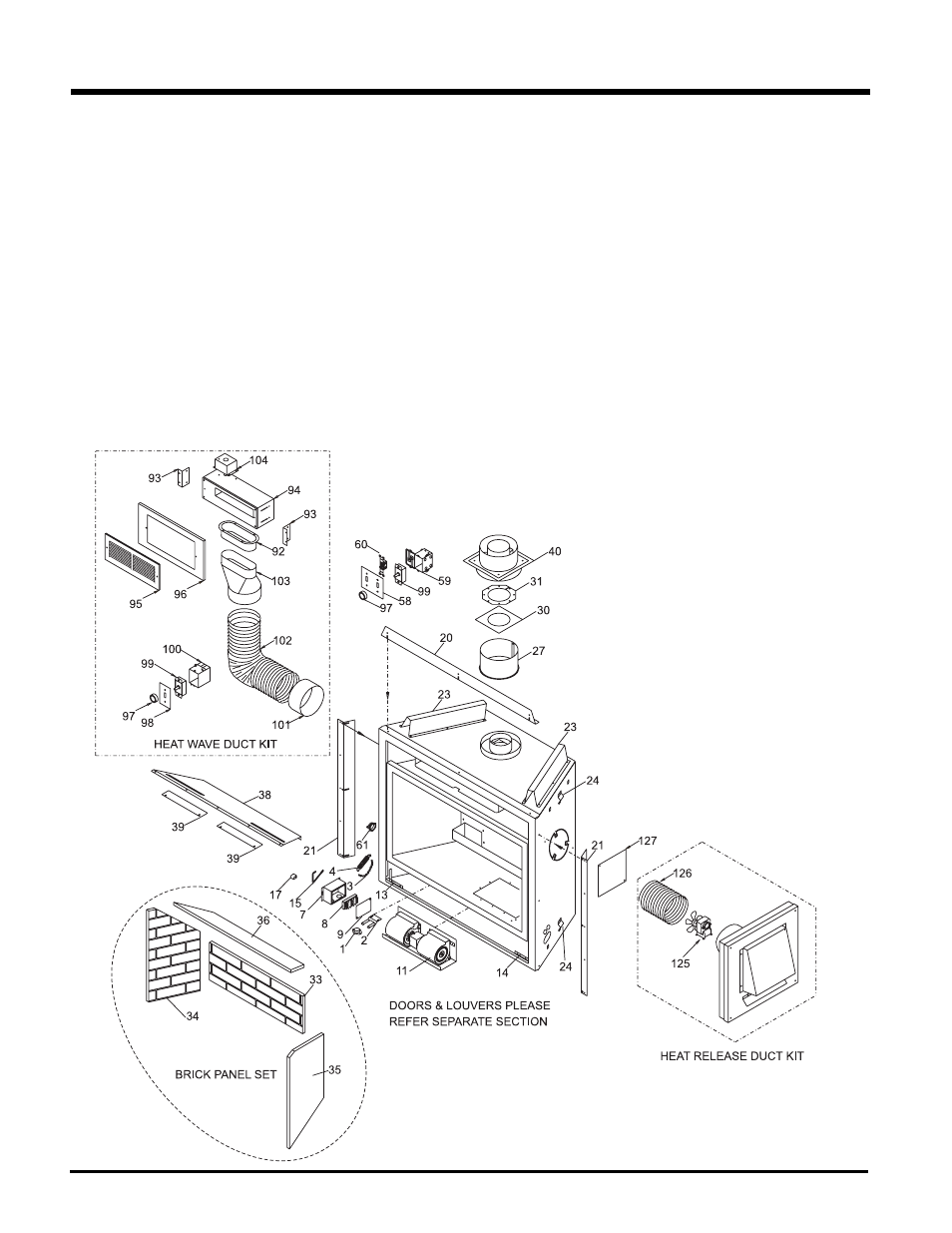

PARTS LIST
P42 MAIN ASSEMBLY
Part # Description Part # Description Part # Description
1) 910-142 Fan - Auto ON/OFF
Thermodisc
2) 820-389 Thermodisc Bracket
3) 948-045 Chain
4) 948-115 Extension
Spring
7) 910-184 Terminal Block
8) 510-125 Terminal Block Housing
9) 510-126 Terminal Block Housing Cover
600-515/P Fan Assembly (120 V)
11) 910-157/P Fan / Blower (120 V)
910-882
Wire (Valve to Burner Switch)
13) 601-021 Bottom Hinge Bracket-Left
14) 601-022 Bottom Hinge Bracket-Right
15) 948-253 Relief Door Handle
17) 910-199 Wire Holder Clip
20) 601-077 Top Nailing Strip
21) 601-078 Side Nailing Strip
23) 601-036 Standoff - Top
24) 511-044 Standoff - Side/Back
510-089 Gasket - Air Inlet
836-105 Top Insulation
27) * Outer Flue Collar
30) * Gasket for Flue Collar
31) * Flue Mounting Plate
602-902 Brick Panel Std Red (Set)
33) * Brick Panel Back
34) * Brick Panel Left Side
35) * Brick Panel Right Side
36) * Brick Panel Top
601-170 Top Front Brick Trim
38) 601-092 Baffl e
39) 601-171 Restrictor
40) 510-994 Rigid Pipe Adapter
58) 910-413 2-switch cover plate
59) 910-420 Double gang box
60) 910-363 Wall Switch - White
61) 904-687 3/8" Clamp Connector
97) 910-417 White Knob
99) 910-412 Fan Speed Control (wall
mounted)
946-556 Heat Wave Duct Kit (Optional)
92) 946-001 Oval Duct Adaptor
93) 946-007 Angle Bracket
94) 946-517/P Fan Assembly - Heat Wave
95) 946-006
Grill Plate - White
96) 946-005/01 Wall Adaptor Plate - White
97) 910-417 Knob - White
98) 910-366 Switch Cover Plate - White
99) 910-412 Fan Speed Controller
100) 910-367 Box - Plastic Switch
Receptacle
101) 946-000 Round Duct Adaptor
102) 946-010 Flexible Air Duct
946-038 Insulation 6" Dia. x 24"
103) 946-002 Round to Oval Adaptor
104) 946-004 Junction Box
946-570 Heat Release Duct Kit
(Optional)
125) 910-165 Fan (120 V)
126) 946-000 Flexible Air Release Duct
127) 690-022
Cover Plate
918-523 Manual
*Not available as a replacement part.
