Italiano
15
Punto 1: Collegamenti di base del recorder
Collegamento dei cavi
dell’antenna
Questi collegamenti consentono di guardare e
registrare programmi TV mediante il
registratore. Se il segnale dell’antenna è
collegato mediante un decoder via cavo o un
ricevitore satellitare, accertarsi che questi
dispositivi siano accesi in modo da poter
guardare e registrare i programmi via cavo.
Per collegarsi a e/o decoder via cavo/
ricevitore satellitare, vedere il capitolo
“Punto 2: Collegamenti opzionali” per il
collegamento completo al televisore.

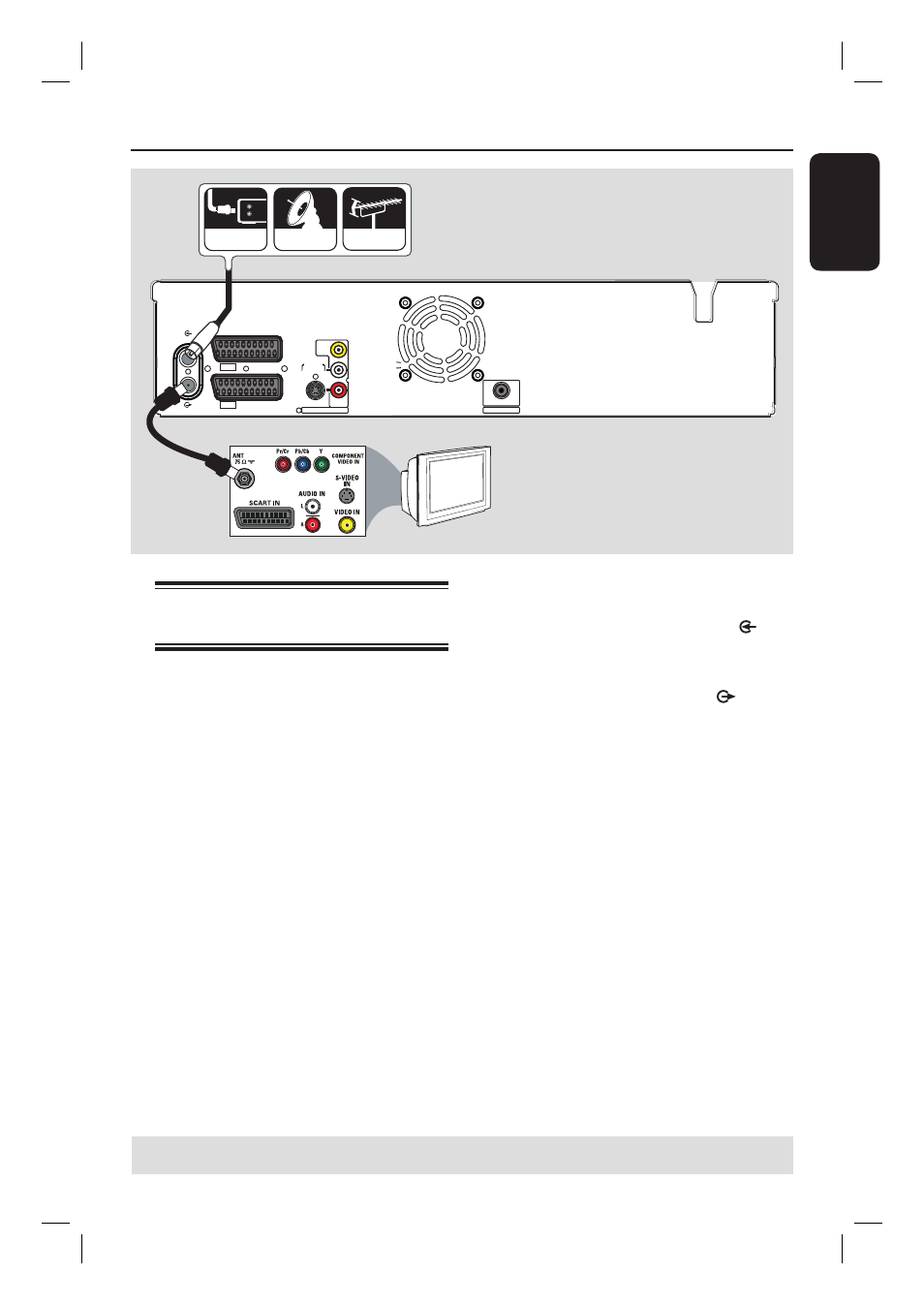

A Collegare il segnale antenna/ricevitore
satellitare/TV via cavo (con etichetta RF OUT
o TO TV) alla presa ANTENNA-IN
del
recorder.
B Utilizzare il cavo coassiale RF in dotazione per
collegare la presa per il TV-OUT sul
registratore, alla presa di ingresso dell’antenna
sul televisore (VHF/UHF RF IN).
Suggerimenti utili:
– In base a come è collegato il canale TV
(direttamente da un’antenna oppure da un
decoder via cavo o da un videoregistratore), è
necessario scollegare alcuni cavi prima di poter
stabilire il collegamento di cui sopra.
SUGGERIMENTO: Prima di effettuare delle modifi che ai collegamenti, accertarsi che tutti i dispositivi
siano scollegati dalla presa di corrente.
~
MAINS
TO TV - I/O EXT 1
AUX - I/O EXT 2 S-VIDEO
(Y/C)
AUDIO
AUDIO
COMPONENT VIDEO
R
L
PR
PB
Y
AUDIO / VIDEO OUT AUDIO / VIDEO OUT 1
VIDEO
(CVBS)
COAXIAL
DIGITAL AUDIO OUT
ANTENNA
TV
TV
A
B
cable satellite antenna
