Nederlands KMR 1550 D 90

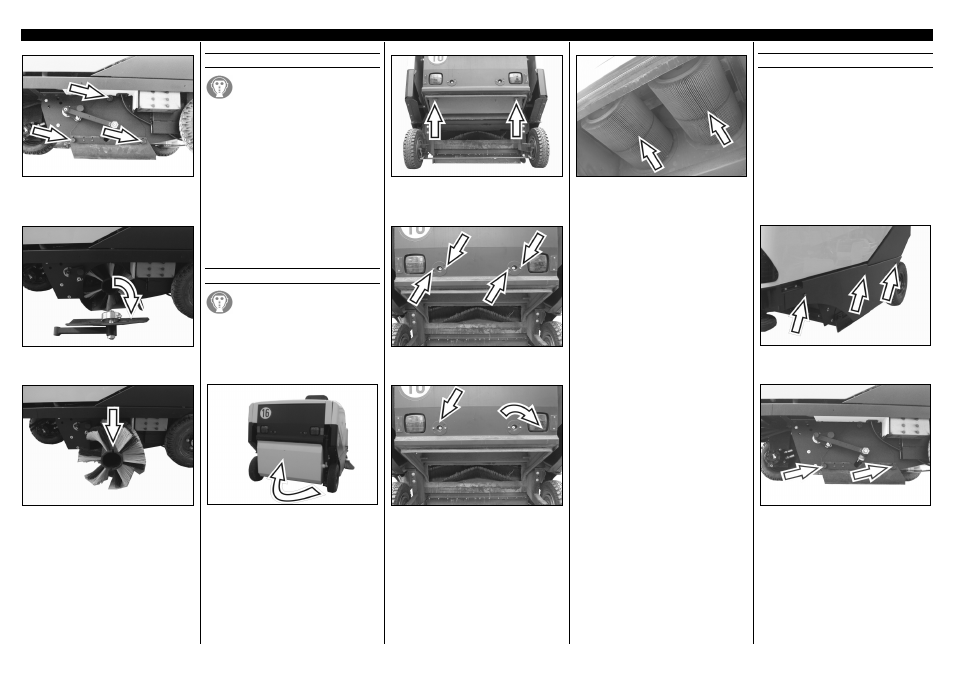

! 3 Handschroeven van de
afdekplaat verwijderen.
! Afdekplaat met coulisse er afhalen.
! Veegwals er uittrekken.
♦ Op de positie van de borstelset
letten!
! Nieuwe veegwals inzetten.
! Afdekplaat met coulisse plaatsen.
! Afdekplaat met 3 handschroeven
vastschroeven.
! Handschroef aan de coulisse
vasttrekken.
! Bekleding met 3 inbusschroeven
vastschroeven.
Stoffilter controleren
! Bij werkzaamheden aan de
filterinstallatie
stofbeschermingsmasker dragen.
! Veiligheidsvoorschriften voor de
omgang met fijn stof in acht nemen.
♦ Beschadigd filter laat stof in de
motorruimte en de omgeving
ronddwarrelen.
♦ Duidelijke stofafzetting op de
luchtuitlaat van de ventilator is een
teken van niet correct geplaatst of
defect filter.
Stoffilter vervangen
! Bij werkzaamheden aan de
filterinstallatie
stofbeschermingsmasker dragen.
! Veiligheidsvoorschriften voor de
omgang met fijn stof in acht nemen.
! Veeggoedreservoir
omhoogdraaien.
! Handschroef verwijderen.
! Afdekplaat verwijderen.
! Inbusschroeven losmaken.
! Afdekkingen draaien en er
uittrekken.
! Stoffilter er naar beneden toe
uitnemen.
! Nieuw stoffilter plaatsen.
Aanwijzing:
Bij het inbouwen van het nieuwe filter
erop letten, dat de lamellen
onbeschadigd blijven.
! Afdekkingen plaatsen en om vast te
zetten draaien.
! Afdekkingen met de
inbusschroeven vastschroeven.
! Veeggoedreservoir terugdraaien.
Afdichtlijsten vervangen
Zijdelingse afdichtlijsten
! Bak met veeggoed legen.
Alleen voor de linker zijde
! Bekleding er afschroeven.
! 2 Handschroeven verwijderen.
