Deutsch KMR 1550 D 18

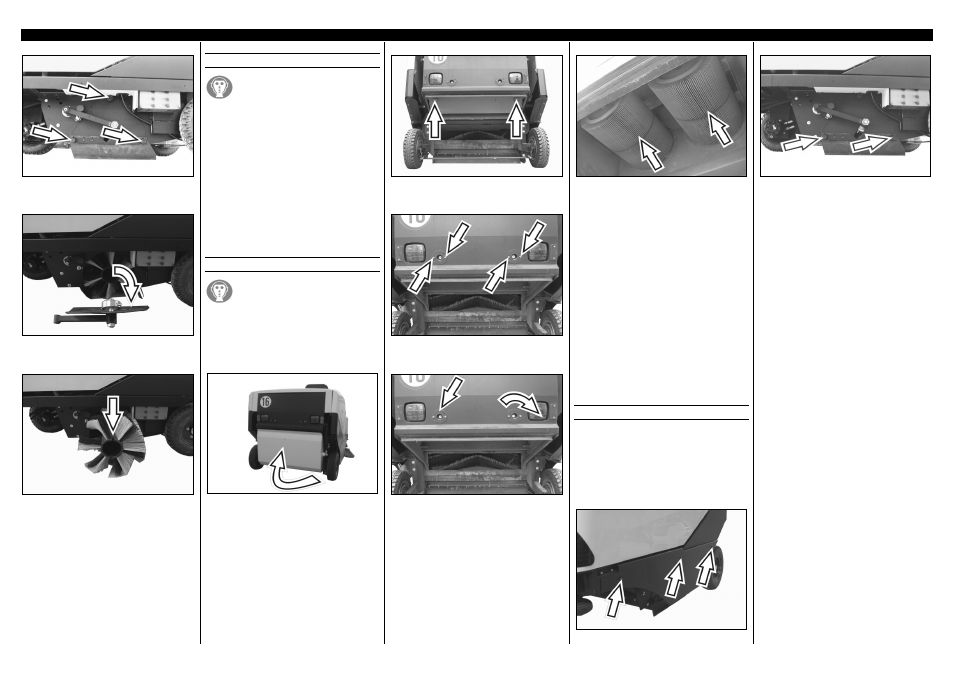

! 3 Handschrauben des
Abdeckbleches entfernen.
! Abdeckblech mit Schwinge
abnehmen.
! Kehrwalze herausziehen.
♦ Auf die Lage des Borstensatzes
achten!
! Neue Kehrwalze einsetzen.
! Abdeckblech mit Schwinge
einsetzen.
! Abdeckblech mit 3 Handschrauben
festschrauben.
! Handschraube an der Schwinge
festziehen.
! Verkleidung mit
3 Innenschskantschrauben
festschrauben.
Staubfilter prüfen
! Bei Arbeiten an der Filteranlage
Staubschutzmaske tragen.
! Sicherheitsvorschriften über den
Umgang mit Feinstäuben beachten.
♦ Beschädigter Filter läßt Staub im
Motorraum und der Umgebung
verwirbeln.
♦ Deutliche Staubablagerung am
Luftaustritt des Gebläses ist ein
Zeichen von nicht korrekt
eingesetztem oder defektem Filter.
Staubfilter auswechseln
! Bei Arbeiten an der Filteranlage
Staubschutzmaske tragen.
! Sicherheitsvorschriften über den
Umgang mit Feinstäuben beachten.
! Kehrgutbehälter hochschwenken.
! Handschraube entfernen.
! Abdeckblech entfernen.
! Innensechskantschrauben lösen.
! Abdeckungen drehen und
herausziehen.
! Staubfilter nach unten
herausnehmen.
! Neuer Staubfilter einsetzen.
Hinweis:
Beim Einbau des neuen Filters darauf
achten, daß die Lamellen
unbeschädigt bleiben.
! Abdeckungen einsetzen und zur
Arretierung drehen.
! Abdeckungen mit den
Innensechskantschrauben
festschrauben.
! Kehrgutbehälter zurückschwenken.
Dichtleisten auswechseln
Seitliche Dichtleisten
! Kehrgutbehälter entleeren.
Nur für die linke Seite
! Verkleidung abschrauben.
! 2 Handschrauben entfernen.
Für beide Seiten
! Die Befestigungsschrauben der
Dichtleiste abschrauben.
! Neue Dichtleiste anschrauben und
noch nicht anziehen.
! Unterlage von 3-5 mm Höhe
unterschieben, um Bodenabstand
einzustellen.
! Dichtleiste ausrichten.
! Befestigungsschrauben der
Dichtleiste anziehen.
Nur für die linke Seite
! Dichtleiste mit den
2 Handschrauben festschrauben.
! Verkleidung wieder montieren.
