Sub-Zero ICBBI-36RG - Manual (Page 74)

74
C
C C
H
B
H
D
H
B
H
C
B
H
C C
D
B
H
B Ü N D I G E / V O L L I N T E G R I E RT E
T Ü R P L AT T E N
Modelle Nur Kühlschrank | Nur Gefrierschrank in einer
bündigen/voll integrierten Ausführung
Modell ICBBI-36R B H
Bündige/voll integrierte
Kühlschrankplatte
940 mm 1.772 mm
Kühlschrankabstandsplatte 892 mm 1.751 mm
Kühlschrankträgerplatte 908 mm 1.767 mm
Kühlschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Modell ICBBI-36RG B H
Bündige/voll integrierte
Kühlschrankplatte
940 mm 1.772 mm
Kühlschrankabstandsplatte 892 mm 1.751 mm
Kühlschrankträgerplatte 908 mm 1.767 mm
Kühlschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Abmessungen Fensterausschnitt TBD TBD
Position Fensterausschnitt C TBD D TBD
Modell ICBBI-36F B H
Bündige/voll integrierte
Gefrierschrankplatte
940 mm 1.772 mm
Gefrierschrankabstandsplatte 892 mm 1.751 mm
Gefrierschrankträgerplatte 908 mm 1.767 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer bündigen/voll integrierten Ausführung.
B Ü N D I G E / V O L L I N T E G R I E RT E
T Ü R P L AT T E N
Übereinander-Modelle in einer bündigen/voll integrierten
Ausführung
Modelle ICBBI-30U
und ICBBI-30UG
B H
Bündige/voll integrierte
Kühlschrankplatte
787 mm 1.273 mm
Kühlschrankabstandsplatte 740 mm 1.253 mm
Kühlschrankträgerplatte 756 mm 1.268 mm
Kühlschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Bündige/voll integrierte
Gefrierschrankplatte
787 mm 483 mm
Gefrierschrankabstandsplatte 740 mm 459 mm
Gefrierschrankträgerplatte 756 mm 475 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Modell ICBBI-30UG B H
Abmessungen Fensteraus-
schnitt
TBD TBD
Position Fensterausschnitt C TBD D TBD
Modelle ICBBI-36U
und ICBBI-36UG
B H
Bündige/voll integrierte
Kühlschrankplatte
940 mm 1.273 mm
Kühlschrankabstandsplatte 892 mm 1.253 mm
Kühlschrankträgerplatte 908 mm 1.268 mm
Kühlschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Bündige/voll integrierte
Gefrierschrankplatte
940 mm 483 mm
Gefrierschrankabstandsplatte 892 mm 459 mm
Gefrierschrankträgerplatte 908 mm 475 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 16 mm
Modell ICBBI-36UG B H
Abmessungen Fensterausschnitt TBD TBD
Position Fensterausschnitt C TBD D TBD
WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer bündigen/voll integrierten Ausführung.

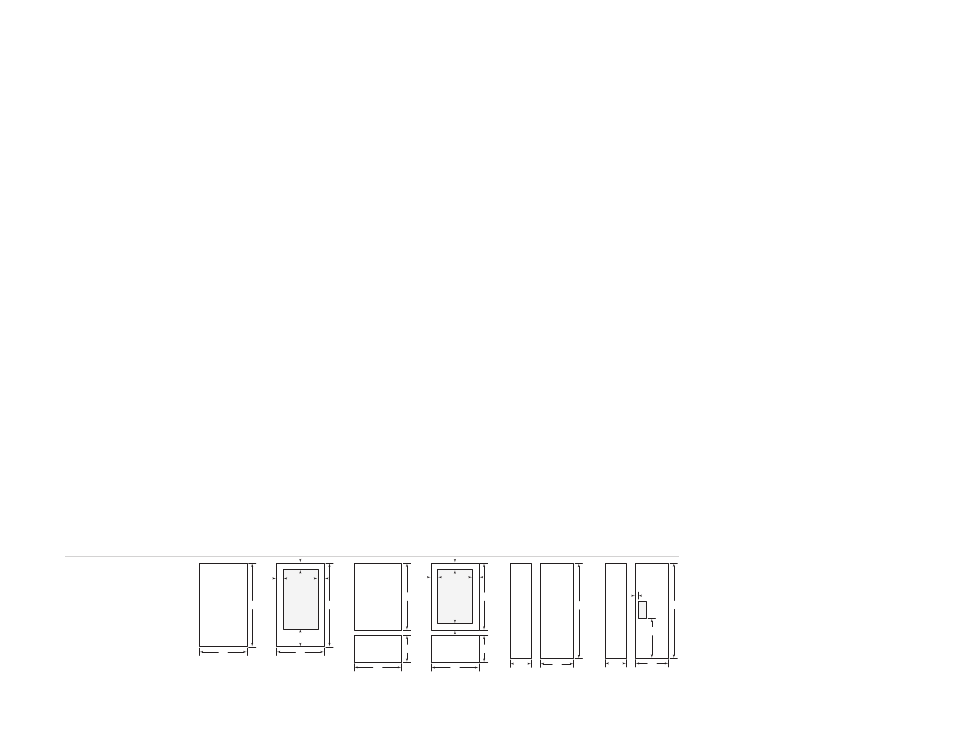

Modelle ICBBI-30U
und ICBBI-36U
Modelle ICBBI-30UG
und ICBBI-36UG
Model ICBBI-36RG Modelle ICBBI-
36R und ICBBI-36F
B Ü N D I G E / V O L L I N T E G R I E RT E
T Ü R P L AT T E N
Side-by-Side-Modelle in einer bündigen/voll integrierten
Ausführung
Modell ICBBI-36S B H
Bündige/voll integrierte
Kühlschrankplatte
522 mm 1.772 mm
Kühlschrankabstandsplatte 487 mm 1.751 mm
Kühlschrankträgerplatte 503 mm 1.767 mm
Kühlschrankplatten-
Ausgleichswert
L 3 mm R 16 mm
Bündige/voll integrierte
Gefrierschrankplatte
411 mm 1.772 mm
Gefrierschrankabstandsplatte 376 mm 1.751 mm
Gefrierschrankträgerplatte 392 mm 1.767 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 3 mm
Modelle ICBBI-42S
und ICBBI-42SD
B H
Bündige/voll integrierte
Kühlschrankplatte
649 mm 1.772 mm
Kühlschrankabstandsplatte 614 mm 1.751 mm
Kühlschrankträgerplatte 630 mm 1.767 mm
Kühlschrankplatten-
Ausgleichswert
L 3 mm R 16 mm
Bündige/voll integrierte
Gefrierschrankplatte
437 mm 1.772 mm
Gefrierschrankabstandsplatte 402 mm 1.751 mm
Gefrierschrankträgerplatte 418 mm 1.767 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 3 mm
Modelle ICBBI-48S
und ICBBI-48SD
B H
Bündige/voll integrierte
Kühlschrankplatte
743 mm 1.772 mm
Kühlschrankabstandsplatte 708 mm 1.751 mm
Kühlschrankträgerplatte 724 mm 1.767 mm
Kühlschrankplatten-
Ausgleichswert
L 3 mm R 16 mm
Bündige/voll integrierte
Gefrierschrankplatte
495 mm 1.772 mm
Gefrierschrankabstandsplatte 460 mm 1.751 mm
Gefrierschrankträgerplatte 476 mm 1.767 mm
Gefrierschrankplatten-
Ausgleichswert
L 16 mm R 3 mm
Modelle ICBBI-42SD
und ICBBI-48SD
B H
Abmessungen Glasbettausschnitt 149 mm 316 mm
Position Glasbett (bündig/
voll integriert)
E 51 mm F 732 mm
Position Glasbett (Abstandsplatte) E 40 mm F 721 mm
Position Glasbett (Trägerplatte) E 48 mm F 729 mm
Bei Modellen ICBBI-42SD und ICBBI-48SD kann die Platten-
dicke im Glasbettbereich von 6 mm bis maximal 29 mm rei-
chen. Wenn die Platte dicker ist, müssen Sie einen flachen
Absatzbereich von mindestens 6 mm ausfräsen, damit die
Einfassung um das Glasbett herum aufgenommen werden
kann.
B B
H
Modelle ICBBI-36S,
ICBBI-42S und
ICBBI-48S
Modelle ICBBI-42SD
und ICBBI-48SD
B B
H
E
F
B Ü N D I G E / V O L L I N T E G R I E RT E
G I T T E R P L AT T E N
Verkleidungs- bzw. bündige/voll integrierte Modelle
Modelle ICBBI-30U und ICBBI-30UG
Breite der bündigen/voll integrierten
Gitterplatte
787 mm
Breite der Gitterabstandsplatte 740 mm
Breite der Gitterträgerplatte 756 mm
Modelle ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U, ICBBI-36UG
und ICBBI-36S
Breite der bündigen/voll integrierten
Gitterplatte
940 mm
Breite der Gitterabstandsplatte 892 mm
Breite der Gitterträgerplatte 908 mm
Modelle ICBBI-42S und ICBBI-42SD
Breite der bündigen/voll integrierten
Gitterplatte
1.092 mm
Breite der Gitterabstandsplatte 1.045 mm
Breite der Gitterträgerplatte 1.060 mm
Modelle ICBBI-48S und ICBBI-48SD
Breite der bündigen/voll integrierten
Gitterplatte
1.245 mm
Breite der Gitterabstandsplatte 1.197 mm
Breite der Gitterträgerplatte 1.213 mm
2.108 mm Gerätegesamthöhe
Höhe der Gitterverkleidungsplatte 210 mm
Höhe der Gitterabstandsplatte 186 mm
Höhe der Gitterträgerplatte 202 mm
2.134 mm Gerätegesamthöhe (Standard)
Höhe der Gitterverkleidungsplatte 235 mm
Höhe der Gitterabstandsplatte 211 mm
Höhe der Gitterträgerplatte 227 mm
2.235 mm Gerätegesamthöhe
Höhe der Gitterverkleidungsplatte 337 mm
Höhe der Gitterabstandsplatte 313 mm
Höhe der Gitterträgerplatte 329 mm
Für Verkleidungsgitterplattengrößen die für Ihr Modell
aufgeführte Breite und die für die Gerätegesamthöhe
aufgeführte Höhe verwenden. Die Gerätegesamthöhe
von 2.134 mm ist standardmäßig.
B Ü N D I G E / V O L L I N T E G R I E RT E
D O P P E L G I T T E R P L AT T E N
Doppelinstallation mit einer Gesamthöhe von 2.235 mm
Zwei 762 mm breite Geräte B H
Bündige/voll integrierte
Doppelgitterplatte
1.556 mm 235 mm
Doppelgitterabstandsplatte 1.508 mm 211 mm
Doppelgitterträgerplatte 1.524 mm 227 mm
Zwei 914 mm breite Geräte B H
Bündige/voll integrierte
Doppelgitterplatte
1.861 mm 235 mm
Doppelgitterabstandsplatte 1.813 mm 211 mm
Doppelgitterträgerplatte 1.829 mm 227 mm
WICHTIGER HINWEIS: Die technischen Daten zu den
Platten gelten für Einbauverkleidungs- bzw. bündige/
voll integrierte Modelle in einer bündigen/voll inte-
grierten Ausführung.
B Ü N D I G E / V O L L
I N T E G R I E R T E
P L A T T E N
Die technischen Daten
zu den Platten gelten für
bündige/voll integrierte
Einbauausführungen.
Weitere Informationen
zu den Platten finden Sie
in der Einbaudesignan-
leitung. Besuchen Sie
unsere Website unter
subzero.com
T E C H N I S C H E D AT E N Z U B Ü N D I G E N / V O L L I N T E G R I E RT E N P L AT T E N
