27
P A N E L E S D E
R E V E S T I M I E N T O
Las especificaciones
del panel correspon-
den a los modelos
revestibles (O) empo-
trables. En la Guía de
diseño para modelos
empotrables encon-
trará información
adicional sobre los
paneles. Visite nu-
estra página web,
www.subzero.com.
C
C C
L
A
L
D
L
A
L
C
A
L
C C
D
A
L
PA N E L E S R E V E S T I B L E S D E L A P U E RTA
Modelos revestibles (O) Todo frigorífico | Todo congelador
Modelo ICBBI-36R A L
Panel de revestimiento
de frigorífico
914 mm 1.772 mm
Panel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Modelo ICBBI-36RG A L
Panel de revestimiento
de frigorífico
914 mm 1.772 mm
Panel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
Modelo ICBBI-36F A L
Panel de revestimiento
de frigorífico
914 mm 1.772 mm
Panel espaciador de frigorífico 892 mm 1.751 mm
Panel trasero de frigorífico 908 mm 1.767 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
PA N E L E S R E V E S T I B L E S D E P U E RTA
Modelos revestibles (O) Combi
Modelo ICBBI-30U A L
Panel de revestimiento
de frigorífico
762 mm 1.273 mm
Panel espaciador de frigorífico 740 mm 1.253 mm
Panel trasero de frigorífico 756 mm 1.268 mm
Panel de revestimiento
de congelador
762 mm 483 mm
Panel espaciador de congelador 740 mm 459 mm
Panel trasero de congelador 756 mm 475 mm
Modelo ICBBI-30UG A L
Panel de revestimiento
de frigorífico
762 mm 1.273 mm
Panel espaciador de frigorífico 740 mm 1.253 mm
Panel trasero de frigorífico 756 mm 1.268 mm
Panel de revestimiento
de congelador
762 mm 483 mm
Panel espaciador de congelador 740 mm 459 mm
Panel trasero de congelador 756 mm 475 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
Modelo ICBBI-36U A L
Panel de revestimiento
de frigorífico
914 mm 1.273 mm
Panel espaciador de frigorífico 892 mm 1.253 mm
Panel trasero de frigorífico 908 mm 1.268 mm
Panel de revestimiento
de congelador
914 mm 483 mm
Panel espaciador de congelador 892 mm 459 mm
Panel trasero de congelador 908 mm 475 mm
Modelo ICBBI-36UG A L
Panel de revestimiento
de frigorífico
914 mm 1.273 mm
Panel espaciador de frigorífico 892 mm 1.253 mm
Panel trasero de frigorífico 908 mm 1.268 mm
Panel de revestimiento
de congelador
914 mm 483 mm
Panel espaciador de congelador 892 mm 459 mm
Panel trasero de congelador 908 mm 475 mm
Medidas de corte para ventana A det. A det.
Ubicación de corte para ventana C A det. D A det.
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.

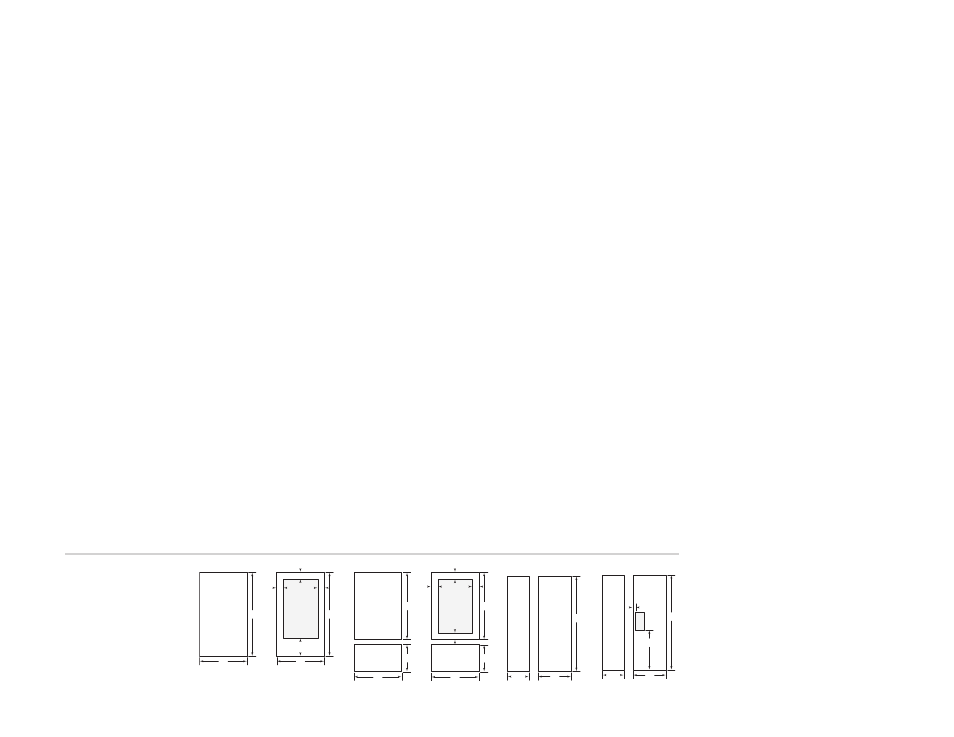

Modelos ICBBI-30U
e ICBBI-36U
Modelos ICBBI-
30UG e ICBBI-36UG
Modelo ICBBI-
36RG
Modelos ICBBI-
36R e ICBBI-36F
PA N E L E S R E V E S T I B L E S D E P U E RTA
Modelos revestibles (O) Side-by-Side
Modelo ICBBI-36S A L
Panel de revestimiento
de frigorífico
510 mm 1.772 mm
Panel espaciador de frigorífico 487 mm 1.751 mm
Panel trasero de frigorífico 503 mm 1.767 mm
Panel de revestimiento
de congelador
398 mm 1.772 mm
Panel espaciador de congelador 376 mm 1.751 mm
Panel trasero de congelador 392 mm 1.767 mm
Modelos ICBBI-42S e ICBBI-42SD A L
Panel de revestimiento
de frigorífico
637 mm 1.772 mm
Panel espaciador de frigorífico 614 mm 1.751 mm
Panel trasero de frigorífico 630 mm 1.767 mm
Panel de revestimiento
de congelador
424 mm 1.772 mm
Panel espaciador de congelador 402 mm 1.751 mm
Panel trasero de congelador 418 mm 1.767 mm
Modelos ICBBI-48S e ICBBI-48SD A L
Panel de revestimiento
de frigorífico
730 mm 1.772 mm
Panel espaciador de frigorífico 708 mm 1.751 mm
Panel trasero de frigorífico 724 mm 1.767 mm
Panel de revestimiento
de congelador
483 mm 1.772 mm
Panel espaciador de congelador 460 mm 1.751 mm
Panel trasero de congelador 476 mm 1.767 mm
Modelos ICBBI-42SD e ICBBI-48SD A L
Medidas de corte para hueco
para vasos
149 mm 316 mm
Ubicación del hueco para vasos
(Revestimiento)
E 51 mm F 732 mm
Ubicación del hueco para vasos
(Espaciador)
E 40 mm F 721 mm
Ubicación del hueco para vasos
(Trasero)
E 48 mm F 729 mm
En los modelos ICBBI-42SD e ICBBI-48SD, el grosor del panel
en la zona del hueco para vasos puede variar desde 6 mm
hasta un máximo de 29 mm. Si el panel fuera más grueso,
deberá sacar un “descansillo” plano de al menos 6 mm para
que se pueda colocar el bisel que rodea el hueco.
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
A A
L
Modelos ICBBI-36S,
ICBBI-42S e
ICBBI-48S
Modelos ICBBI-42SD
e ICBBI-48SD
A A
L
E
F
PA N E L E S R E V E S T I B L E S D E R E J I L L A
Modelos revestibles/empotrables
Modelos ICBBI-30U e ICBBI-30UG
Anchura de panel de revestimiento de rejilla 762 mm
Anchura del panel espaciador de rejilla 740 mm
Anchura del panel trasero de rejilla 756 mm
Modelos ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U,
ICBBI-36UG e ICBBI-36S
Anchura de panel de revestimiento de rejilla 914 mm
Anchura del panel espaciador de rejilla 892 mm
Anchura del panel trasero de rejilla 908 mm
Modelos ICBBI-42S e ICBBI-42SD
Anchura de panel de revestimiento de rejilla 1.067 mm
Anchura del panel espaciador de rejilla 1.045 mm
Anchura del panel trasero de rejilla 1.060 mm
Modelos ICBBI-48S e ICBBI-48SD
Anchura de panel de revestimiento de rejilla 1.219 mm
Anchura del panel espaciador de rejilla 1.197 mm
Anchura del panel trasero de rejilla 1.213 mm
Altura total de la unidad 2.108 mm
Altura del panel de revestimiento de rejilla 210 mm
Altura del panel espaciador de rejilla 186 mm
Altura del panel trasero de rejilla 202 mm
Altura total de la unidad 2.134 mm (estándar)
Altura del panel de revestimiento de rejilla 235 mm
Altura del panel espaciador de rejilla 211 mm
Altura del panel trasero de rejilla 227 mm
Altura total de la unidad 2.235 mm
Altura del panel de revestimiento de rejilla 337 mm
Altura del panel espaciador de rejilla 313 mm
Altura del panel trasero de rejilla 329 mm
Para ver los tamaños de panel de rejilla de revestimiento,
utilice la medida de anchura de su modelo y la medida de
altura para la altura total de la unidad. La altura total de la
unidad de 2.134 mm es estándar.
PA N E L E S D E R E J I L L A D E R E V E S -
T I M I E N T O D O B L E
Instalación dual con una altura total de 2.235 mm
Dos unidades de 762 mm
de anchura
A L
Panel de revestimiento
de rejilla doble
1.530 mm 235 mm
Panel espaciador de rejilla doble 1.508 mm 211 mm
Panel trasero de rejilla doble 1.524 mm 227 mm
Dos unidades de 914 mm
de anchura
A L
Panel de revestimiento
de rejilla doble
1.835 mm 235 mm
Panel espaciador de rejilla doble 1.813 mm 211 mm
Panel trasero de rejilla doble 1.829 mm 227 mm
NOTA IMPORTANTE: Las especificaciones de panel para los
modelos empotrables revestibles/empotrables son los habi-
tuales para una instalación revestible.
E S P E C I F I C A C I O N E S D E L PA N E L D E R E V E S T I M I E N T O
