P O U R T E R M I N E R L’ I N S TA L L AT I O N
A J U S T E M E N T D E S P O RT E S
Les portes des modèles side-by-side encastra-
bles et la porte supérieure des modèles bottom
peuvent être ajustées de trois façons différentes :
Vers l’intérieur ou l’extérieur, sur les côtés ou
vers le haut ou le bas (à l’exception des modèles
bottom).
Quelque soit l’ajustement choisi, commencez
par desserrez légèrement les deux boulons de
charnière supérieurs sur la lamelle de charnière
supérieure à l’aide d’une clé de 13 mm.
Reportez-vous à la première illustration ci-après.
A J U S T E M E N T V E R S L ’ I N T É R I E U R O U
L ’ E X T É R I E U R
La deuxième illustration ci-après indique le
boulon à dévisser pour l’ajustement de la porte
vers l’intérieur ou l’extérieur. Une clé Allen de
4 mm est nécessaire.
Pour ajuster une porte avec les charnières à
gauche, tournez le boulon dans le sens des ai-
guilles d’une montre pour déplacer le côté
poignée de la porte vers l’intérieur et dans le
sens inverse pour déplacer le côté poignée de
la porte vers l’extérieur. Inversez cette procédure
pour une porte avec les charnières à droite.
Boulons de charnière
supérieurs
Ajustement vers
l’intérieur ou
l’extérieur
Ajustement sur
les côtés

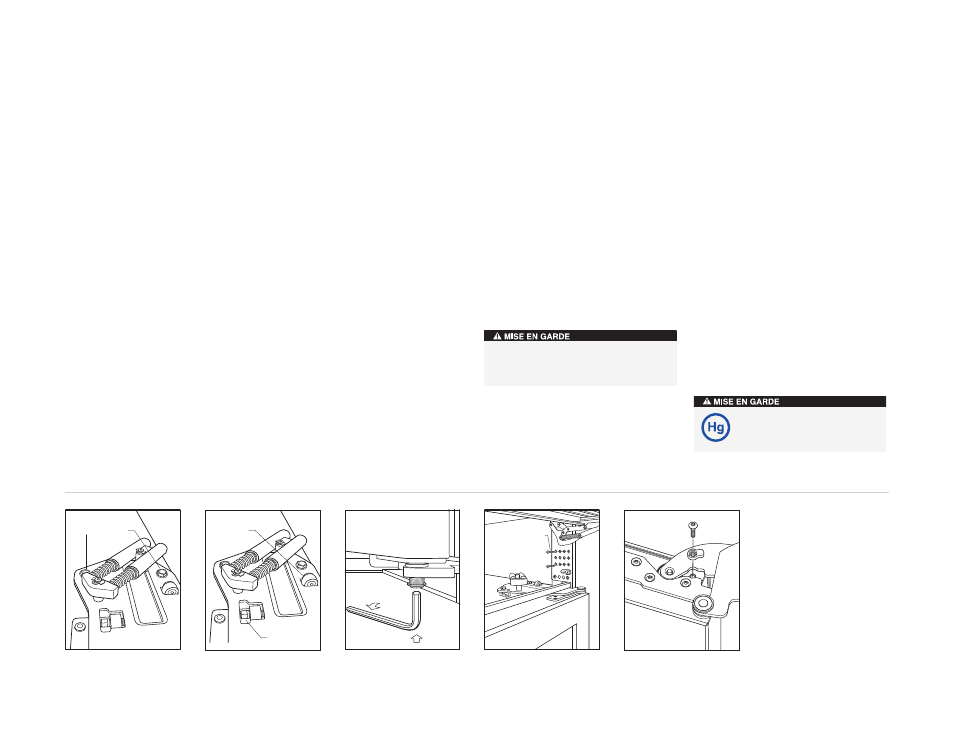

Ajustement des portes—boulon
de charnière supérieur Ajustements des portes Ajustement de la hauteur des
portes
A J U S T E M E N T S U R L E S C Ô T É S
La deuxième illustration ci-après indique égale-
ment le boulon à dévisser pour l’ajustement de
la porte sur les côtés. Une clé de 9 mm est
nécessaire.
Pour ajuster une porte avec les charnières à
gauche, tournez le boulon dans le sens des ai-
guilles d’une montre pour soulever le côté
poignée de la porte et dans le sens inverse pour
rabaisser le côté poignée de la porte. Inversez
cette procédure pour une porte avec
A J U S T E M E N T D E L A H A U T E U R D E S
P O R T E S
Une clé Allen de 6 mm est nécessaire.
Pour ajuster une porte avec les charnières à
gauche, tournez le boulon dans le sens des ai-
guilles d’une montre pour soulever la porte et
dans le sens inverse pour rabaisser la porte.
Reportez-vous à l’illustration ci-après. Inversez
cette procédure pour une porte avec les
charnières à droite.
A R R Ê T D E P O RT E À 9 0 D E G R É S
L’angle d’ouverture des portes de tous les modè-
les encastrables est de 110 degrés. Un kit d’arrêt
de porte à 90° est disponible en option chez
votre revendeur Sub-Zero.
Ce kit d’arrêt de porte à 90° sera installé dans la
charnière supérieure de la porte. Pour l’installer,
ouvrez la porte à environ 90°. Insérez, en haut de
la porte, l’arrêt de porte vers le bas entre la
charnière de porte et le ferme-porte. Insérez la
vis à travers l’arrêt de porte et dans la porte
comme l’indique l’illustration ci-dessous.
A N C R A G E D E L’ A P PA R E I L
Après avoir posé la porte et les panneaux de
côté, mis à niveau l’appareil et ajusté la porte,
ancrez l’appareil encastrable dans l’ouverture.
Vous assurerez ainsi une installation sécuritaire
et bien ajustée.
REMARQUE IMPORTANTE : Assurez-vous de
mettre l’appareil de niveau et d’équerre avant de
le fixer.
Pour fixer l’appareil aux meubles, ouvrez la grille
et posez les vis fournies par le cadre de la grille
et dans les éléments. Il y a plusieurs emplace-
ments de trous prévus. Vérifiez que le dégage-
ment de la porte est correct en ouvrant la porte
au maximum. Reportez-vous à l’illustration ci-
après.
Ensuite, vissez une vis par le trou latéral à l’in-
térieur du socle de galet. Il y en a un de chaque
côté. La vis devrait pénétrer en angle pour bien
accrocher.
Vis d’ancrage
Ancrage supérieur Arrêt de porte à 90 degrés
S Y S T È M E D E P U R I F I C AT I O N D E L’ A I R
Tous les appareils encastrables Sub-Zero, à l’ex-
ception du modèle ICBBI-36F, sont équipés d’un
système de purification de l’air avancé. Une
cartouche de purification de l’air installée en
usine se trouve à l’intérieur de la partie réfrigéra-
tion, à droite sur la paroi arrière. Pour plus de
détails concernant l’utilisation et la dépose de
cette cartouche, veuillez vous reporter aux infor-
mations sur l’utilisation et l’entretien des
appareils de réfrigération encastrables fournies
avec l’appareil.
A C C E S S O I R E S
Des accessoires
sont offerts en
option chez votre
revendeur
Sub-Zero. Pour
obtenir les coor-
données de votre
revendeur le plus
proche, consultez
notre site Internet,
subzero.com.
Si les vis fournies ne sont pas adaptées à
votre situation, vous devez vous procurer des
vis adéquates.
LAMPE CONTENANT DU MERCURE.
Gérez conformément à la législation
sur la mise au rebut de produits de
même nature.
