Sub-Zero ICBBI-36RG - Manual (Page 44)

44
C
C C
H
L
H
P
H
L
H
C
L
H
C C
P
L
H
PA N N E A U X D E P O RT E D ’ A F F L E U R E M E N T
Modèles Armoire réfrigérateur | Armoire congélateur, version
avec panneau d’affleurement
Modèle ICBBI-36R L H
Panneau d’affleurement
pour réfrigérateur
940 mm 1 772 mm
Panneau intercalaire de réfrigérateur 892 mm 1 751 mm
Panneau d’appui de réfrigérateur 908 mm 1 767 mm
Décalage des panneaux
pour réfrigérateur
G 16 mm D 16 mm
Modèle ICBBI-36RG L H
Panneau d’affleurement
pour réfrigérateur
940 mm 1 772 mm
Panneau intercalaire de réfrigérateur 892 mm 1 751 mm
Panneau d’appui de réfrigérateur 908 mm 1 767 mm
Décalage des panneaux
pour réfrigérateur
G 16 mm D 16 mm
Dimensions de la découpe
de la vitre
À dйt. А dйt.
Emplacement de la découpe
de la vitre
C À dét. D À dét.
Modèle ICBBI-36F L H
Panneau d’affleurement
pour congélateur
940 mm 1 772 mm
Panneau intercalaire de congélateur 892 mm 1 751 mm
Panneau d’appui de congélateur 908 mm 1 767 mm
Décalage des panneaux
pour congélateur
G 16 mm D 16 mm
REMARQUE IMPORTANTE : Ces spécifications concernent
les modèles encastrables avec panneaux d’habillage/d’af-
fleurement pour une installation avec panneaux d’affleure-
ment standard.
PA N N E A U X D E P O RT E D ’ A F F L E U R E M E N T
Modèles habillables (O) bottom
Modèles ICBBI-30U et ICBBI-30UG L H
Panneau d’affleurement
pour réfrigérateur
787 mm 1 273 mm
Panneau intercalaire de réfrigérateur 740 mm 1 253 mm
Panneau d’appui de réfrigérateur 756 mm 1 268 mm
Décalage des panneaux
pour réfrigérateur
G 16 mm D 16 mm
Panneau d’affleurement
pour congélateur
787 mm 483 mm
Panneau intercalaire de congélateur 740 mm 459 mm
Panneau d’appui de congélateur 756 mm 475 mm
Décalage des panneaux
pour congélateur
G 16 mm D 16 mm
Modèle ICBBI-30UG L H
Dimensions de la découpe
de la vitre
À dйt. А dйt.
Emplacement de la découpe
de la vitre
C À dét. D À dét.
Modèles ICBBI-36U et ICBBI-36UG L H
Panneau d’affleurement
pour réfrigérateur
940 mm 1 273 mm
Panneau intercalaire de réfrigérateur 892 mm 1 253 mm
Panneau d’appui de réfrigérateur 908 mm 1 268 mm
Décalage des panneaux
pour réfrigérateur
G 16 mm D 16 mm
Panneau d’affleurement
pour congélateur
940 mm 483 mm
Panneau intercalaire de congélateur 892 mm 459 mm
Panneau d’appui de congélateur 908 mm 475 mm
Décalage des panneaux
pour congélateur
G 16 mm D 16 mm
Modèle ICBBI-36UG L H
Dimensions de la découpe
de la vitre
À dйt. А dйt.
Emplacement de la découpe
de la vitre
C À dét. D À dét.
REMARQUE IMPORTANTE : Ces spécifications concernent les
modèles encastrables avec panneaux d’habillage/d’affleure-
ment pour une installation avec panneaux d’affleurement
standard.

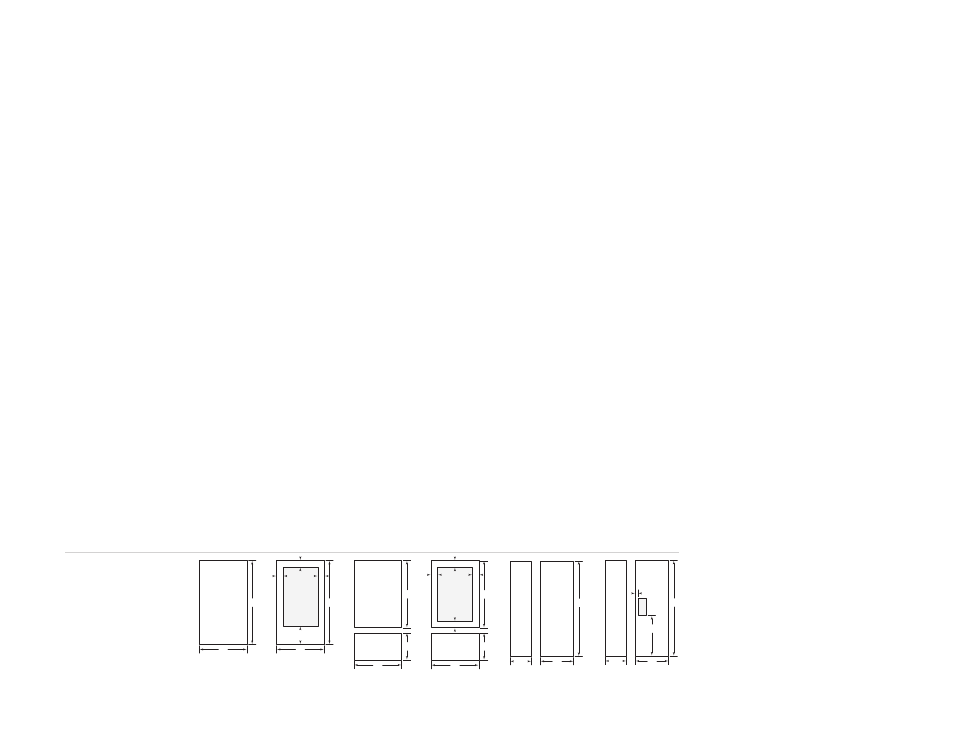

Modèles ICBBI-30U
et ICBBI-36U
Modèles ICBBI-
30UG et ICBBI-36UG
Modèle ICBBI-
36RG
Modèles ICBBI-
36R et ICBBI-36F
PA N N E A U X D E P O RT E D ’ A F F L E U R E M E N T
Modèles side-by-side, version avec panneau d’affleurement
Modèle ICBBI-36S L H
Panneau d’affleurement
pour réfrigérateur
522 mm 1 772 mm
Panneau intercalaire de réfrigérateur 487 mm 1 751 mm
Panneau d’appui de réfrigérateur 503 mm 1 767 mm
Décalage des panneaux
pour réfrigérateur
G 3 mm D 16 mm
Panneau d’affleurement
pour congélateur
411 mm 1 772 mm
Panneau intercalaire de congélateur 376 mm 1 751 mm
Panneau d’appui de congélateur 392 mm 1 767 mm
Décalage des panneaux
pour congélateur
G 16 mm D 3 mm
Modèles ICBBI-42S et ICBBI-42SD L H
Panneau d’affleurement
pour réfrigérateur
649 mm 1 772 mm
Panneau intercalaire de réfrigérateur 614 mm 1 751 mm
Panneau d’appui de réfrigérateur 630 mm 1 767 mm
Décalage des panneaux
pour réfrigérateur
G 3 mm D 16 mm
Panneau d’affleurement
pour congélateur
437 mm 1 772 mm
Panneau intercalaire de congélateur 402 mm 1 751 mm
Panneau d’appui de congélateur 418 mm 1 767 mm
Décalage des panneaux
pour congélateur
G 16 mm D 3 mm
Modèles ICBBI-48S et ICBBI-48SD L H
Panneau d’affleurement
pour réfrigérateur
743 mm 1 772 mm
Panneau intercalaire de réfrigérateur 708 mm 1 751 mm
Panneau d’appui de réfrigérateur 724 mm 1 767 mm
Décalage des panneaux
pour réfrigérateur
G 3 mm D 16 mm
Panneau d’affleurement
pour congélateur
495 mm 1 772 mm
Panneau intercalaire de congélateur 460 mm 1 751 mm
Panneau d’appui de congélateur 476 mm 1 767 mm
Décalage des panneaux
pour congélateur
G 16 mm D 3 mm
Modèles ICBBI-42SD et ICBBI-48SD L H
Dimensions de la découpe de la vitre 149 mm 316 mm
Emplacement de la vitre
(panneau d’affleurement)
E 51 mm F 732 mm
Emplacement de la vitre (intercalaire) E 40 mm F 721 mm
Emplacement de la vitre (appui) E 48 mm F 729 mm
Pour les modèles ICBBI-42SD et ICBBI-48SD, l’épaisseur du
panneau dans la zone du distributeur peut varier de 6 à 29 mm
maximum. Si le panneau est plus épais, vous devez réaliser
une zone d’appui plate de 6 mm minimum pour recevoir
l’encadrement entourant le distributeur.
L L
H
Modèles ICBBI-36S,
ICBBI-42S et
ICBBI-48S
Modèles ICBBI-42SD
et ICBBI-48SD
L L
H
E
F
PA N N E A U X D E G R I L L E D ’ A F F L E U R E M E N T
Modèles avec panneaux d’habillage/d’affleurement
Modèles ICBBI-30U et ICBBI-30UG
Largeur du panneau d’affleurement de grille 787 mm
Largeur de panneau intercalaire de grille 740 mm
Largeur de panneau d’appui de grille 756 mm
Modèles ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U, ICBBI-36UG
et ICBBI-36S
Largeur du panneau d’affleurement de grille 940 mm
Largeur de panneau intercalaire de grille 892 mm
Largeur de panneau d’appui de grille 908 mm
Modèles ICBBI-42S et ICBBI-42SD
Largeur du panneau d’affleurement de grille 1 092 mm
Largeur de panneau intercalaire de grille 1 045 mm
Largeur de panneau d’appui de grille 1 060 mm
Modèles ICBBI-48S et ICBBI-48SD
Largeur du panneau d’affleurement de grille 1 245 mm
Largeur de panneau intercalaire de grille 1 197 mm
Largeur de panneau d’appui de grille 1 213 mm
2 108 mm Hauteur hors tout
Hauteur de panneau d’habillage de grille 210 mm
Hauteur de panneau intercalaire de grille 186 mm
Hauteur de panneau d’appui de grille 202 mm
2 134 mm Hauteur hors tout (standard)
Hauteur de panneau d’habillage de grille 235 mm
Hauteur de panneau intercalaire de grille 211 mm
Hauteur de panneau d’appui de grille 227 mm
2 235 mm Hauteur hors tout
Hauteur de panneau d’habillage de grille 337 mm
Hauteur de panneau intercalaire de grille 313 mm
Hauteur de panneau d’appui de grille 329 mm
Pour déterminer la taille du panneau habillables de grille,
utilisez la largeur indiquée pour votre modèle et la hauteur
indiquée pour la hauteur hors tout de l’appareil. La hauteur
hors tout 2 134 mm est standard.
PA N N E A U X D ’ A F F L E U R E M E N T D E
G R I L L E D O U B L E S
Installation conjointe avec une hauteur hors tout de
2 235 mm
Deuxappareils de 762 mm
de large
L H
Panneau d’affleurement
de grille double
1 556 mm 235 mm
Panneau intercalaire
de grille double
1 508 mm 211 mm
Panneau d’appui
de grille double
1 524 mm 227 mm
Deuxappareils de 914 mm
de large
L H
Panneau d’affleurement
de grille double
1 861 mm 235 mm
Panneau intercalaire
de grille double
1 813 mm 211 mm
Panneau d’appui
de grille double
1 829 mm 227 mm
REMARQUE IMPORTANTE : Ces spécifications concernent
les modèles encastrables avec panneaux d’habillage/d’af-
fleurement pour une installation avec panneaux d’affleure-
ment standard.
P A N N E A U X
D ' A F F L E U R E -
M E N T
Ces spécifications
concernent les modèles
encastrables avec
panneaux d'affleure-
ment. D'autres infor-
mations sur les
modèles de panneaux
sont fournies dans le
Guide technique
modèles encastrables.
Consultez notre site
Internet, subzero.com.
S P É C I F I C AT I O N S C O N C E R N A N T L E S PA N N E A U X D ’ A F F L E U R E M E N T
