C O M P L E TA M E N T O D E L L’ I N S TA L L A Z I O N E
R E G O L A Z I O N E D E L L E P O RT E
Le porte nei modelli da incasso side-by-side e le
porte superiori nei modelli frigo sopra/freezer
sotto possono essere regolate in tre modi:
interno/esterno, spostamento laterale, in alto e in
basso (tranne che nei modelli frigo sopra/freezer
sotto).
Indipendentemente dalla regolazione effettuata,
iniziare ad allentare delicatamente i due bulloni
superiori della piastra del cardine superiore
usando una chiave da 13 mm. Vedere la figura
che segue.
R E G O L A Z I O N E I N T E R N O / E S T E R N O
La seconda figura in basso indica il bullone
adatto alla regolazione interno/esterno. È
necessaria una chiave brugola da 4 mm.
Per regolare una porta con cardini a sinistra,
ruotare il bullone in senso orario per spostare
il lato della porta con la maniglia verso l’interno
e in senso antiorario per spostare il lato della
maniglia verso l’esterno. Invertire le direzioni
per la porta con i cardini a destra.
Bulloni cardine
superiore
Regolazione
interno/esterno
Regolazione
con spostamento
laterale

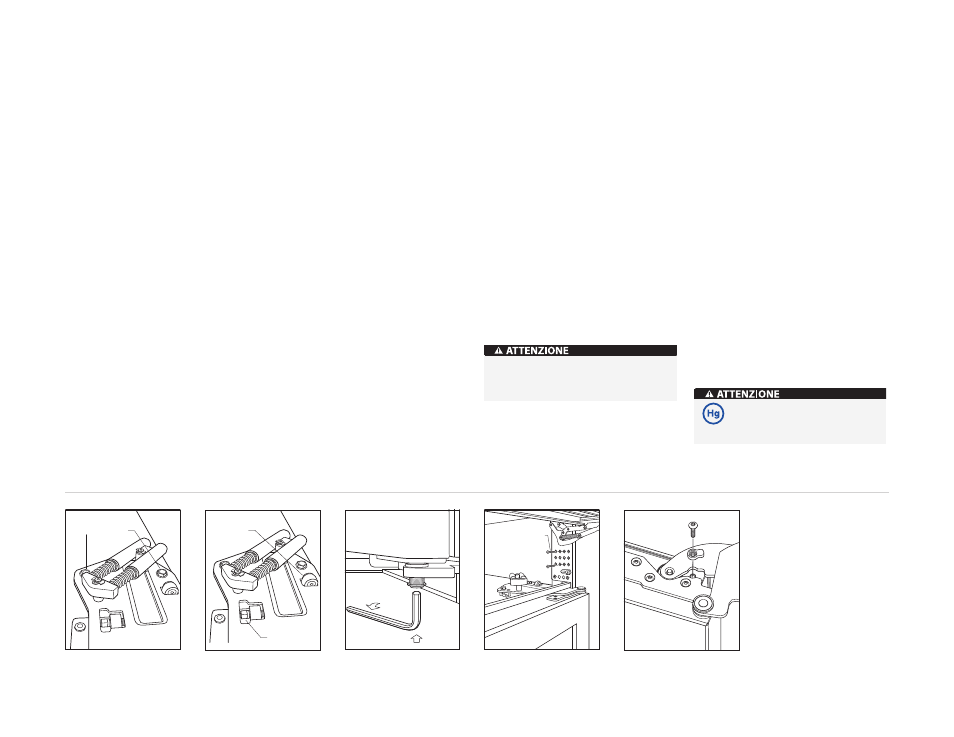

Regolazione porta—bullone
cardine superiore Regolazione delle porte Regolazione dell’altezza porte
R E G O L A Z I O N E C O N S P O S T A M E N T O
L A T E R A L E
La seconda figura in basso indica il bullone
adatto alla regolazione con spostamento
laterale. È necessaria una chiave da 9 mm.
Per regolare una porta con cardini a sinistra,
ruotare il bullone in senso orario per spostare
il lato della porta con la maniglia verso l’alto e
in senso antiorario per spostare il lato della
maniglia verso il basso. Invertire le direzioni
R E G O L A Z I O N E D E L L ’ A L T E Z Z A P O R T E
È necessaria una chiave brugola da 6 mm.
Per una porta con cardini a sinistra, ruotare il
bullone in senso orario per sollevare la porta e
in senso antiorario per abbassare la porta. Fare
riferimento alla figura di seguito. Invertire le
direzioni per la porta con cardini a destra.
F E R M A P O RTA D A 9 0 G R A D I
Le porte di tutti i modelli da incasso si aprono di
110°. Presso i rivenditori Sub-Zero sono inoltre
disponibili kit fermaporta opzionali da 90 gradi.
Il fermaporta da 90 gradi viene installato nel
cardine superiore della porta. Per l’installazione,
aprire la porta di circa 90 gradi. Nel lato superi-
ore della porta, inserire il fermaporta tra il
cardine e il braccio di chiusura della porta.
Inserire la vite attraverso il fermaporta e nella
porta come mostrato in figura.
A N C O R A M E N T O D E L L’ U N I TÀ
Dopo l’istallazione dei pannelli per porta e
laterali, il livellamento e la registrazione della
porta, l’unità deve essere ancorata all’incasso.
Ciò per garantire adesione e stabilità nell’instal-
lazione.
NOTA IMPORTANTE: assicurarsi di aver livel-
lato e regolato la posizione dell’unità prima di
ancorarla.
Per ancorare l’unità ai mobili circostanti, aprire
la griglia e installare le viti fornite attraverso il
telaio della griglia e il mobile. Sono fornite
diverse posizioni per la foratura. Verificare che lo
spazio di apertura porte sia adeguato aprendo la
porta completamente. Fare riferimento alla
figura di seguito.
Successivamente, inserire con il trapano una vite
attraverso il foro laterale all’interno del gruppo
della base dei rulli. C’è n’è uno su ogni lato. La
vite deve essere inserita angolata al fine di bloc-
carsi correttamente.
Viti per l’ancoraggio
Ancoraggio superiore Fermaporta da 90 gradi
S I S T E M A D I P U R I F I C A Z I O N E D E L L’ A R I A
Tutte le unità Sub-Zero da incasso, tranne il
modello ICBBI-36F, vengono prodotte con il
sistema avanzato di purificazione dell’aria. Una
cartuccia di purificazione dell’aria installata in
fabbrica è posizionata all’interno del comparto
frigorifero, nella parte destra della parete poste-
riore. Per le informazioni relative all’uso e alla
rimozione della cartuccia fare riferimento alle
informazioni sull’uso e la manutenzione dei
frigoriferi da incasso in dotazione con l’unità.
A C C E S S O R I
Gli accessori
opzionali sono
disponibili presso
il proprio rivendi-
tore Wolf di fiducia.
Per ottenere le
informazioni sui
riven-ditori di zona,
visitare il nostro
sito all’indirizzo
subzero.com.
Se le viti in dotazione non sono adatte
all’applicazione è necessario procurarsi
le viti adeguate.
LA LAMPADA CONTIENE MERCURIO
Rispettare le normative di smalti-
mento.
