72

V E R K L E I -

D U N G S P L A T T E N

Die technischen
Daten zu den Platten
gelten für Einbau-
verkleidungs-
modelle (O). Weitere
Informationen zu
Platten finden Sie in
der Einbaudesignan-
leitung. Besuchen Sie
unsere Website unter
subzero.com.

C

C

C

H

B

H

D

H

B

H

C

B

H

C

C

D

B

H

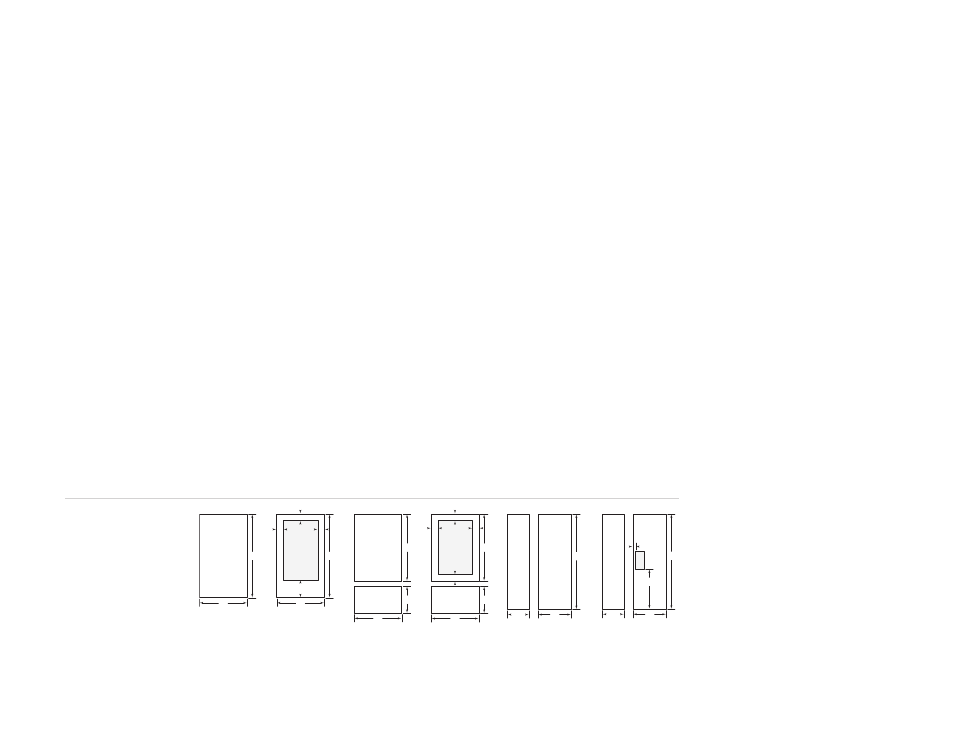

V E R K L E I D U N G S T Ü R P L AT T E N

Nur Kühlschrank | Nur Gefrierschrank Verkleidungsmodelle (O)

Modell ICBBI-36R

B

H

Kühlschrankverkleidungsplatte

914 mm

1.772 mm

Kühlschrankabstandsplatte

892 mm

1.751 mm

Kühlschrankträgerplatte

908 mm

1.767 mm

Modell ICBBI-36RG

B

H

Kühlschrankverkleidungsplatte

914 mm

1.772 mm

Kühlschrankabstandsplatte

892 mm

1.751 mm

Kühlschrankträgerplatte

908 mm

1.767 mm

Abmessungen Fensterausschnitt

TBD

TBD

Position Fensterausschnitt

C

TBD

D

TBD

Modell ICBBI-36F

B

H

Kühlschrankverkleidungsplatte

914 mm

1.772 mm

Kühlschrankabstandsplatte

892 mm

1.751 mm

Kühlschrankträgerplatte

908 mm

1.767 mm

WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.

V E R K L E I D U N G S T Ü R P L AT T E N

Übereinander-Verkleidungsmodelle (O)

Modell ICBBI-30U

B

H

Kühlschrankverkleidungsplatte

762 mm

1.273 mm

Kühlschrankabstandsplatte

740 mm

1.253 mm

Kühlschrankträgerplatte

756 mm

1.268 mm

Gefrierschrankverkleidungsplatte

762 mm

483 mm

Gefrierschrankabstandsplatte

740 mm

459 mm

Gefrierschrankträgerplatte

756 mm

475 mm

Modell ICBBI-30UG

B

H

Kühlschrankverkleidungsplatte

762 mm

1.273 mm

Kühlschrankabstandsplatte

740 mm

1.253 mm

Kühlschrankträgerplatte

756 mm

1.268 mm

Gefrierschrankverkleidungsplatte

762 mm

483 mm

Gefrierschrankabstandsplatte

740 mm

459 mm

Gefrierschrankträgerplatte

756 mm

475 mm

Abmessungen Fensterausschnitt

TBD

TBD

Position Fensterausschnitt

C

TBD

D

TBD

Modell ICBBI-36U

B

H

Kühlschrankverkleidungsplatte

914 mm

1.273 mm

Kühlschrankabstandsplatte

892 mm

1.253 mm

Kühlschrankträgerplatte

908 mm

1.268 mm

Gefrierschrankverkleidungsplatte

914 mm

483 mm

Gefrierschrankabstandsplatte

892 mm

459 mm

Gefrierschrankträgerplatte

908 mm

475 mm

Modell ICBBI-36UG

B

H

Kühlschrankverkleidungsplatte

914 mm

1.273 mm

Kühlschrankabstandsplatte

892 mm

1.253 mm

Kühlschrankträgerplatte

908 mm

1.268 mm

Gefrierschrankverkleidungsplatte

914 mm

483 mm

Gefrierschrankabstandsplatte

892 mm

459 mm

Gefrierschrankträgerplatte

908 mm

475 mm

Abmessungen Fensterausschnitt

TBD

TBD

Position Fensterausschnitt

C

TBD

D

TBD

WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.

Modelle ICBBI-30U

und ICBBI-36U

Modelle ICBBI-30UG

und ICBBI-36UG

Modell ICBBI-

36RG

Modelle

ICBBI-36R und

ICBBI-36F

V E R K L E I D U N G S T Ü R P L AT T E N

Side-by-Side-Verkleidungsmodelle (O)

Modell ICBBI-36S

B

H

Kühlschrankverkleidungsplatte

510 mm

1.772 mm

Kühlschrankabstandsplatte

487 mm

1.751 mm

Kühlschrankträgerplatte

503 mm

1.767 mm

Gefrierschrankverkleidungsplatte

398 mm

1.772 mm

Gefrierschrankabstandsplatte

376 mm

1.751 mm

Gefrierschrankträgerplatte

392 mm

1.767 mm

Modelle ICBBI-42S
und ICBBI-42SD

B

H

Kühlschrankverkleidungsplatte

637 mm

1.772 mm

Kühlschrankabstandsplatte

614 mm

1.751 mm

Kühlschrankträgerplatte

630 mm

1.767 mm

Gefrierschrankverkleidungsplatte

424 mm

1.772 mm

Gefrierschrankabstandsplatte

402 mm

1.751 mm

Gefrierschrankträgerplatte

418 mm

1.767 mm

Modelle ICBBI-48S
und ICBBI-48SD

B

H

Kühlschrankverkleidungsplatte

730 mm

1.772 mm

Kühlschrankabstandsplatte

708 mm

1.751 mm

Kühlschrankträgerplatte

724 mm

1.767 mm

Gefrierschrankverkleidungsplatte

483 mm

1.772 mm

Gefrierschrankabstandsplatte

460 mm

1.751 mm

Gefrierschrankträgerplatte

476 mm

1.767 mm

Modelle ICBBI-42SD
und ICBBI-48SD

B

H

Abmessungen Glasbettausschnitt 149 mm

316 mm

Position Glasbett (Verkleidung)

E

51 mm

F

732 mm

Position Glasbett (Abstandsplatte)

E

40 mm

F

721 mm

Position Glasbett (Trägerplatte)

E

48 mm

F

729 mm

Bei Modellen ICBBI-42SD und ICBBI-48SD kann die Platten-
dicke im Glasbettbereich von 6 mm bis maximal 29 mm
reichen. Wenn die Platte dicker ist, müssen Sie einen flachen
Absatzbereich von mindestens 6 mm ausfräsen, damit die
Einfassung um das Glasbett herum aufgenommen werden
kann.

WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.

B

B

H

Modelle ICBBI-36S,

ICBBI-42S und

ICBBI-48S

Modelle ICBBI-42SD

und ICBBI-48SD

B

B

H

E

F

V E R K L E I D U N G S G I T T E R P L AT T E N

Verkleidungs- bzw. bündige/voll integrierte Modelle

Modelle ICBBI-30U und ICBBI-30UG

Breite der Verkleidungsgitterplatte

762 mm

Breite der Gitterabstandsplatte

740 mm

Breite der Gitterträgerplatte

756 mm

Modelle ICBBI-36R, ICBBI-36RG,
ICBBI-36F, ICBBI-36U,
ICBBI-36UG und ICBBI-36S

Breite der Verkleidungsgitterplatte

914 mm

Breite der Gitterabstandsplatte

892 mm

Breite der Gitterträgerplatte

908 mm

Modell ICBBI-42S und ICBBI-42SD

Breite der Verkleidungsgitterplatte

1.067 mm

Breite der Gitterabstandsplatte

1.045 mm

Breite der Gitterträgerplatte

1.060 mm

Modell ICBBI-48S und ICBBI-48SD

Breite der Verkleidungsgitterplatte

1.219 mm

Breite der Gitterabstandsplatte

1.197 mm

Breite der Gitterträgerplatte

1.213 mm

2.108 mm Gerätegesamthöhe

Höhe der Gitterverkleidungsplatte

210 mm

Höhe der Gitterabstandsplatte

186 mm

Höhe der Gitterträgerplatte

202 mm

2.134 mm Gerätegesamthöhe (Standard)

Höhe der Gitterverkleidungsplatte

235 mm

Höhe der Gitterabstandsplatte

211 mm

Höhe der Gitterträgerplatte

227 mm

2.235 mm Gerätegesamthöhe

Höhe der Gitterverkleidungsplatte

337 mm

Höhe der Gitterabstandsplatte

313 mm

Höhe der Gitterträgerplatte

329 mm

Für Verkleidungsgitterplattengrößen die für Ihr Modell
aufgeführte Breite und die für die Gerätegesamthöhe
aufgeführte Höhe verwenden. Die Gerätegesamthöhe
von 2.134 mm ist standardmäßig.

D O P P E LV E R K L E I D U N G S G I T T E R P L AT T E N

Doppelinstallation mit einer Gesamthöhe von 2.235 mm

Zwei 762 mm breite Geräte

B

H

Doppelgitterverkleidungsplatte

1.530 mm

235 mm

Doppelgitterabstandsplatte

1.508 mm

211 mm

Doppelgitterträgerplatte

1.524 mm

227 mm

Zwei 914 mm breite Geräte

B

H

Doppelgitterverkleidungsplatte

1.835 mm

235 mm

Doppelgitterabstandsplatte

1.813 mm

211 mm

Doppelgitterträgerplatte

1.829 mm

227 mm

WICHTIGER HINWEIS: Die technischen Daten zu den Platten
gelten für Einbauverkleidungs- bzw. bündige/voll integrierte
Modelle in einer Standardverkleidungsinstallation.

T E C H N I S C H E D AT E N Z U V E R K L E I D U N G S P L AT T E N
