60
I N S TA L L A Z I O N E D E I PA N N E L L I L AT E R A L I
I N S TA L L A Z I O N E D E I PA N N E L L I L AT E R A L I
NOTA IMPORTANTE: i pannelli laterali vanno
installati prima che l’unità venga posta in
posizione finale.
Quando si installa un’unità da incasso con
pannelli laterali, è necessario un kit di accessori.
Sono disponibili kit per l’installazione di pannelli
laterali in acciaio inossidabile e in legno su
misura. Fare riferimento alle istruzioni in
dotazione con il kit per l’installazione di pannelli
laterali in acciaio inossidabile. Le seguenti infor-
mazioni si riferiscono all’installazione di pannelli
laterali in legno su misura.
P A N N E L L I L A T E R A L I I N L E G N O
È necessario l’instradamento affinché il pannello
laterale sia a filo rispetto alla parte laterale
dell’unità. Per le informazioni sull’instradamento
vedere la figura che segue. In caso di modelli
ICBBI-30U, ICBBI-30UG, ICBBI-36U or ICBBI-
36UG, sarà necessario un ulteriore instrada-
mento per evitare che il pannello urti contro la
parte cardinata inferiore del frigorifero. La figura
nella pagina seguente indica le zone in cui è
richiesto l’ulteriore instradamento per questi
modelli.
Installare le staffe fornite con il kit sul pannello
laterale nelle posizioni mostrate nella figura nella
pagina seguente. Le staffe anteriori servono a
bloccare il telaio principale mentre quelle poste-
riori coprono la parte posteriore dell’unità
quando il pannello è in posizione. Le viti sono
fornite con il kit. Se le viti in dotazione non sono
adatte alla propria installazione, è necessario
procurarsi le viti adeguate per fissare le staffe.
NOTA IMPORTANTE: quando si monta un
pannello laterale dal lato del cardine di un’unità
frigo sopra/freezer sotto, è necessario spostare la
staffa anteriore inferiore dalla posizione
mostrata in figura nella pagina che segue per
evitare che ostruisca la piastra del cardine.
Posizionare il pannello ad un angolo di 75 gradi
e agganciare le staffe anteriori al telaio princi-
pale. Ruotare il pannello verso l’interno accertan-
dosi che le staffe anteriori si aggancino al telaio
principale. Con il pannello in posizione, applicare
le staffe posteriori al retro dell’unità usando le
viti in dotazione. Verificare che il pannello sia
fissato in posizione. Fare riferimento alla figura
di seguito.

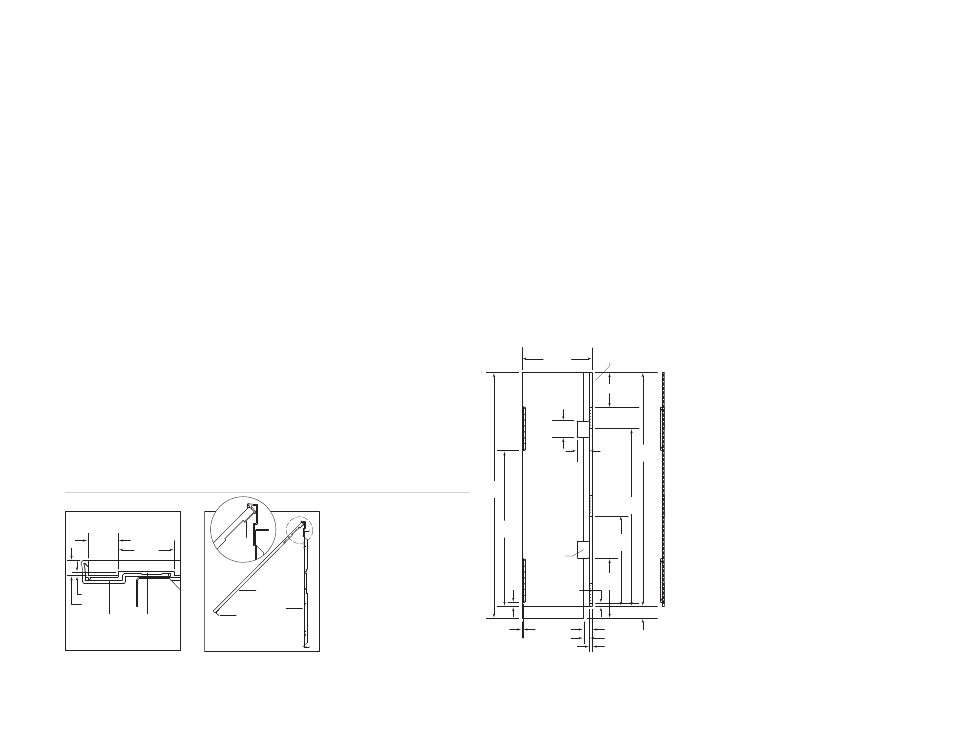

Instradamento
pannello
laterale
Telaio
principale
25 mm
48 mm
3 mm
13 mm
Pannello
laterale
Staffa
posteriore
Staffa
anteriore
Telaio
principale
Dettaglio instradamento—
pannello laterale in legno Attacco pannello laterale—
vista superiore
NOTA IMPORTANTE: l’utilizzo dei pannelli
laterali potrebbe cambiare la larghezza dell’in-
casso.
NOTA IMPORTANTE: l’altezza complessiva del
pannello laterale varia in base all’altezza della
griglia utilizzata. Assicurarsi di conoscere l’al-
tezza finita prima di intaccare i pannelli.
I N S TA L L A Z I O N I D O P P I E
Se due unità da incasso vengono installate side-
by-side, usare il kit di installazione di due unità
a-incasso Sub-Zero. Per i componenti giusti e le
istruzioni per l’installazione, rivolgersi al proprio
rivenditore Sub-Zero di zona.
NOTA IMPORTANTE: le dimensioni dei pannelli
con inserto a filo per le installazioni doppie sono
diverse da quelle elencate in queste istruzioni.
Fare riferimento alla guida al design incassato
Sub-Zero.
NOTA IMPORTANTE: è possibile eseguire
installazioni doppie solo utilizzando unità con
cerniere opposte.
2.134
mm
610 mm
SENZA PANNELLO
LATERALE
5 mm CAVITÀ
LATERALE
CARDINE
PROFONDA
2.032
mm
1.353
mm
102 mm
521
mm
305 mm
787
mm
1.549
mm
146 mm
67 mm
48 mm
25 mm
32
mm
25 mm
4 mm
108 mm
PARTE ANTERIORE
DELL’UNITÀ
Specifiche pannelli laterali
