66
Televisor PDP de 50" Insignia NS-PDP50HD-09
www.insignia-products.com

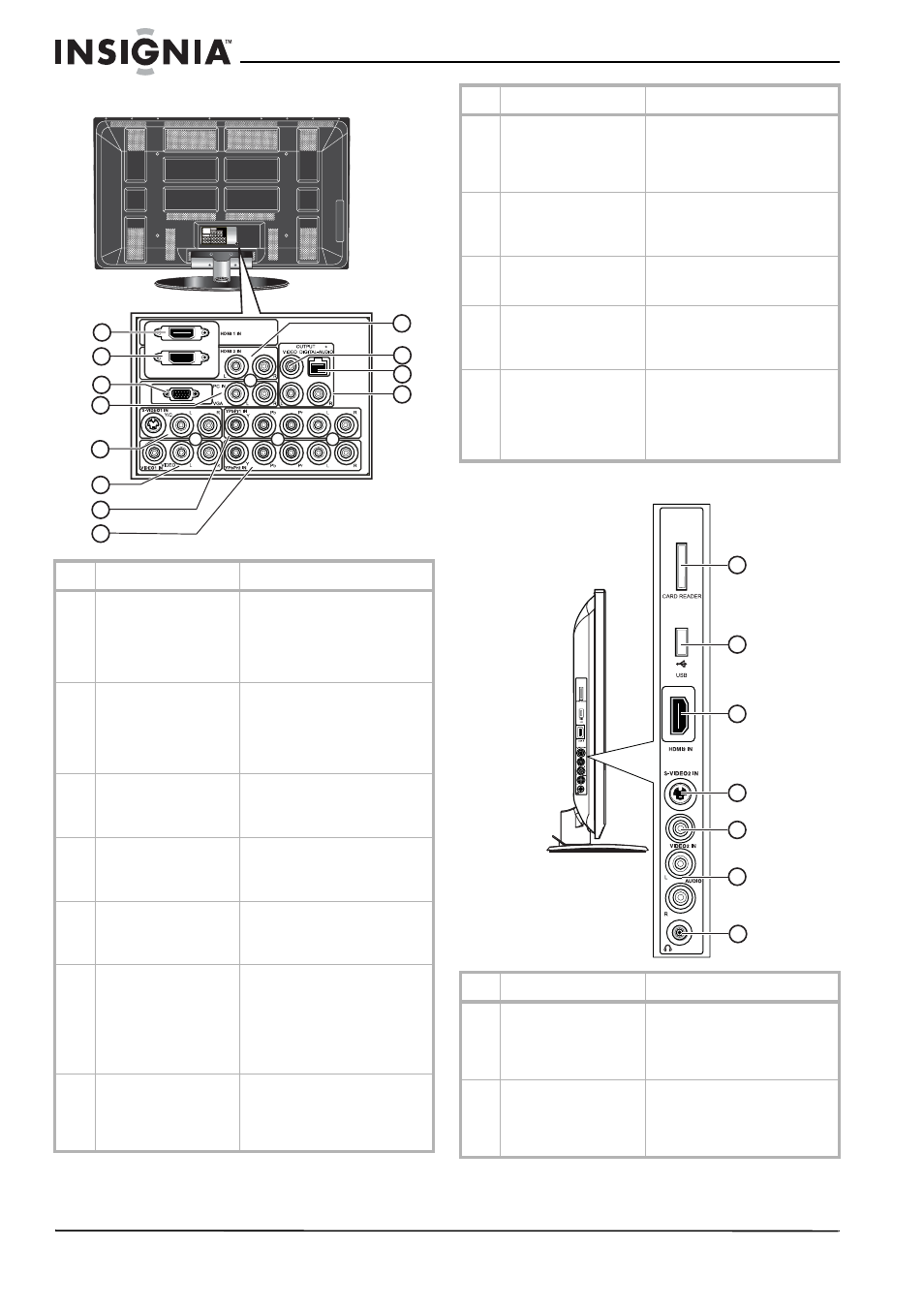

Vista posterior
Vista lateral izquierda
# Descripción Función
1 ENTRADA DE HDMI 1 Conecte un cable de HDMI en
este conector. Acepta video de
alta definición y audio digital. No
acepta 480i. Acepta video de DVI
usando un adaptador o un cable
de HDMI a DVI (no incluido).
2 ENTRADA DE HDMI 2 Conecte un cable de HDMI en
este conector. Acepta video de
alta definición y audio digital. No
acepta 480i. Acepta video de DVI
usando un adaptador o un cable
de HDMI a DVI (no incluido).
3 ENTRADA VGA DE PC Conecte un cable de VGA (D-sub)
desde su computadora a este
conector (audio analógico de
PC).
4 ENTRADA DE AUDIO
IZQ./DER. DE PC Conecte los cables de audio
izquierdo (blanco) y derecho
(rojo) a las tomas L (Izq.) y R
(Der.).
5 ENTRADA DE S-VIDEO1
(S-Video y audio
izq./der.)
Conecte un cable de S-Video y
los cables de audio izquierdo
(blanco) y derecho (rojo) a las
tomas L (Izq.) y R (Der.).
6 ENTRADA DE VIDEO1
(video compuesto y
audio izq./der.) Conecte un cable de video (video
compuesto analógico - 480i) en
esta toma (amarilla).
Conecte los cables de audio
izquierdo (blanco) y derecho
(rojo) a las tomas L (Izq.) y R
(Der.).
7 ENTRADA de YPbPr1,
AUDIO L (Izq.) y AUDIO
R (Der.) Conecte los cables de video de
componentes a las tomas Y, Pb y
Pr y los cables de audio izquierdo
(blanco) y derecho (rojo) en las
tomas L (izq.) y R (der.).
Y
Y Pb Pr
Pb Pr
L R
R L PC IN
VIDEO L R
L R Y/C R L R R L
HDMI 2 IN HDMI 3 IN DIGITAL-AUDIO VIDEO OUTPUT
AV2 IN AV4 IN
AV3 IN AV5 IN
L VGA
1
2
3
5
11
8
12
7
9
4
6
10
8 ENTRADA de YPbPr2,
AUDIO L (Izq.) y AUDIO
R (Der.) Conecte los cables de video de
componentes a las tomas Y, Pb y
Pr y los cables de audio izquierdo
(blanco) y derecho (rojo) en las
tomas L (Izq.) y R (Der.).
9 Entrada de audio de
HDMI Conecte los cables de audio
izquierdo (blanco) y derecho
(rojo) a las tomas L (Izq.) y R
(Der.).
10 Salida de video
compuesto Conecte un cable de video
(amarillo) de esta toma a un VCR
para grabar el programa de TV.
11 Salida óptica de audio
digital Conecte un cable óptico de esta
toma a la toma de la entrada
óptica de audio de un sistema de
audio digital de 5.1 canales.
12 Salida de audio Conecte los cables de audio
izquierdo (blanco) y derecho
(rojo) desde estas tomas L (izq.)
y R (der.) a las tomas de entrada
de un amplificador estéreo o
receptor.
# Descripción Función
1 LECTOR DE TARJETAS Inserte una tarjeta de memoria
SD aquí para tener acceso a los
archivos digitales (JPEG o JPG)
que están almacenados en la
tarjeta.
2 USB Inserte un dispositivo de
almacenamiento USB aquí para
tener acceso a los archivos
digitales (JPEG o JPG) que están
almacenados en el dispositivo.
# Descripción Función
1
2
3
5
4
7
6
