43
Insignia NS-PDP50HD-09 Téléviseur PDP de 50 po
www.insignia-products.com

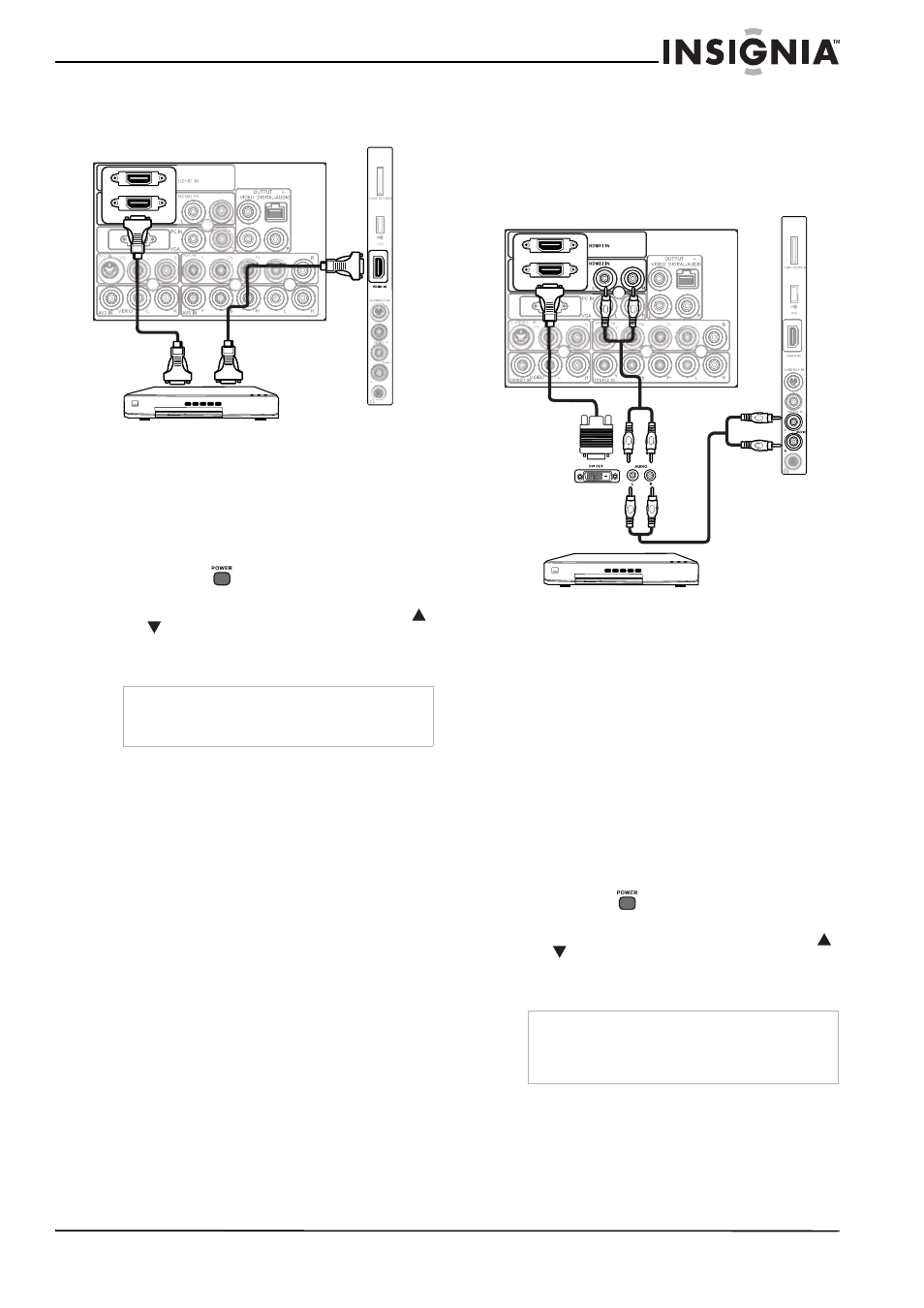

Connexion d’un équipement AV avec un câble
HDMI
Pour connecter un équipement AV avec un
câble HDMI
1 Brancher un câble HDMI sur la prise de
sortie HDMI de l’équipement AV, puis sur les
prises d’entrée HDMI 1 (HDMI1 IN) ou HDMI
2 (HDMI2 IN) à l’arrière du téléviseur ou la
prise d’entrée HDMI 3 (HDMI3 IN) sur le côté
du téléviseur.
2 Appuyer sur pour mettre le téléviseur en
marche.
3 Appuyer sur INPUT (Entrée), appuyer sur
ou pour sélectionner HDMI1 ou HDMI2 (à
l’arrière) ou HDMI3 (sur le côté), puis sur
ENTER (Entrée) pour confirmer.
Connexion d’un équipement AV avec un
connecteur DVI
Cette connexion peut être utilisée pour
connecter une source vidéo numérique, telle
qu’un PC, un lecteur DVD compatible numérique
ou un décodeur câble numérique, au téléviseur.
Pour connecter un équipement AV avec un
câble HDMI vers DVI
1 Brancher le connecteur DVI d’un câble HDMI
vers DVI sur la prise de sortie DVI de
l’équipement AV, puis brancher le connecteur
HDMI sur les prises d’entrée HDMI 1 (HDMI1
IN) ou HDMI 2 (HDMI2 IN) à l’arrière du
téléviseur ou la prise d’entrée HDMI 3
(HDMI3 IN) sur le côté du téléviseur.
• Brancher les câbles audio RCA sur les prises
de sortie de l’équipement AV, puis sur les
prises audio G HDMI (blanche) (HDMI
AUDIO L et audio D (rouge) (AUDIO R) à
l’arrière du téléviseur ou les prises d’entrée
Vidéo 2 (VIDEO2 IN) AUDIO L [G] (blanche)
et AUDIO R [D] (rouge) sur le côté du
téléviseur (si la prise d’entrée HDMI 3
[HDMI3 IN] est utilisée pour la vidéo).
2 Appuyer sur pour mettre le téléviseur en
marche.
3 Appuyer sur INPUT (Entrée), appuyer sur
ou pour sélectionner HDMI1 ou HDMI2 (à
l’arrière) ou HDMI3 (sur le côté), puis sur
ENTER (Entrée) pour confirmer.
Remarque
Le câble HDMI fournit les signaux vidéo et audio, il
n’est donc pas nécessaire de connecter de câbles
audio supplémentaires pour le son.
Arrière du téléviseur
Côté du téléviseur
Équipement AV
Remarque
Pour connecter le téléviseur à la sortie DVI de
l’équipement AV, il est nécessaire d’utiliser un
câble HDMI vers DVI ou un adaptateur HDMI (non
fourni) et des câbles audio.
Sortie DVI
Arrière du téléviseur
Côté du téléviseur
Équipement AV
Câble audio
Câble DVI
vers HDMI
