41
Insignia NS-PDP50HD-09 Téléviseur PDP de 50 po
www.insignia-products.com

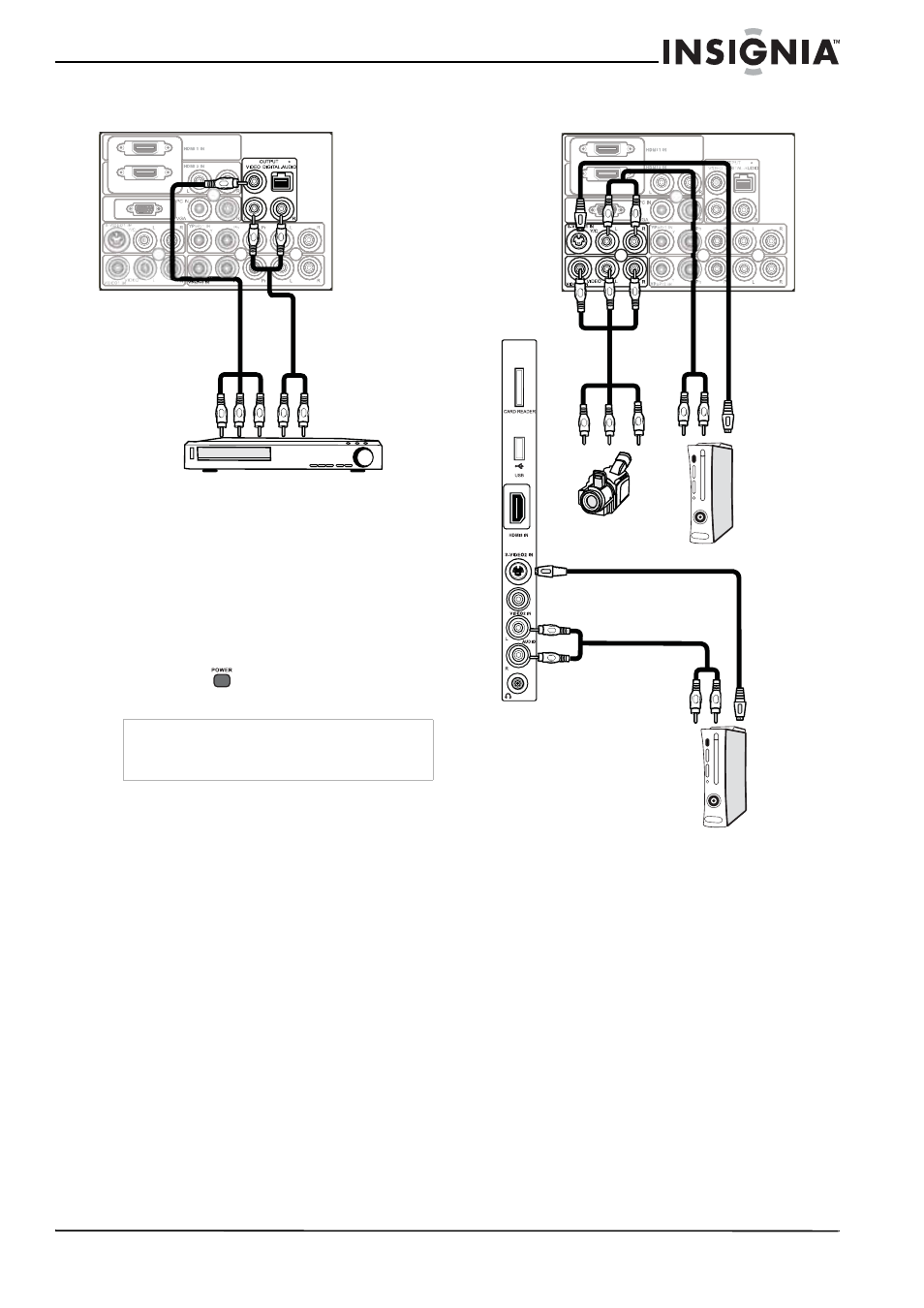

Connexion d’un magnétoscope (pour un
enregistrement)
Pour connecter un magnétoscope et faire un
enregistrement :
1 Brancher un câble vidéo composite RCA
(jaune) sur la prise de sortie vidéo (VIDEO
OUTPUT) à l’arrière du téléviseur, puis sur la
prise d’entrée vidéo composite du
magnétoscope.
2 Brancher les câbles audio RCA sur les prises
de sortie AUDIO L [G) (blanc) et AUDIO R
[D) (rouge) à l’arrière du téléviseur, puis sur
les prises d'entrée audio (G et D) .
3 Appuyer sur pour mettre le téléviseur en
marche.
Pour connecter une caméra vidéo ou une console
de jeux.
Pour connecter une caméra vidéo ou une
console de jeux :
1 Brancher un câble vidéo composite RCA
(jaune) sur la prise de sortie vidéo de la
caméra vidéo ou de la console de jeux, puis
sur la prise d’entrée Vidéo 1 (VIDEO1 IN)
[jaune] à l’arrière du téléviseur ou sur la prise
d’entrée Vidéo 2 (VIDEO2 IN ) sur le côté du
téléviseur.
- OU -
Brancher un câble S-Vidéo sur la prise de
sortie S-Vidéo de la caméra vidéo ou de la
console de jeux, puis sur la prise d’entrée
S-Vidéo 1 (S-VIDEO1 IN ) à l’arrière du
téléviseur ou sur la prise d’entrée S-Vidéo 2
(S-VIDEO2 IN ) sur le côté du téléviseur.
Remarque
Seules les émissions télévisées analogiques
(480i) peuvent être émises à travers la prise de
sortie vidéo (VIDEO OUTPUT).
Arrière du
téléviseur
Magnétoscope
Câble
audio
Câble AV
Arrière du
téléviseur
Console
de jeux
vidéo
Câble
audio
Câble AV
Caméscope
Câble
S-Vidéo
Côté du
téléviseur
Câble
S-Vidéo
Câble
audio
Console
de jeux
