40
Insignia NS-PDP50HD-09 Téléviseur PDP de 50 po
www.insignia-products.com

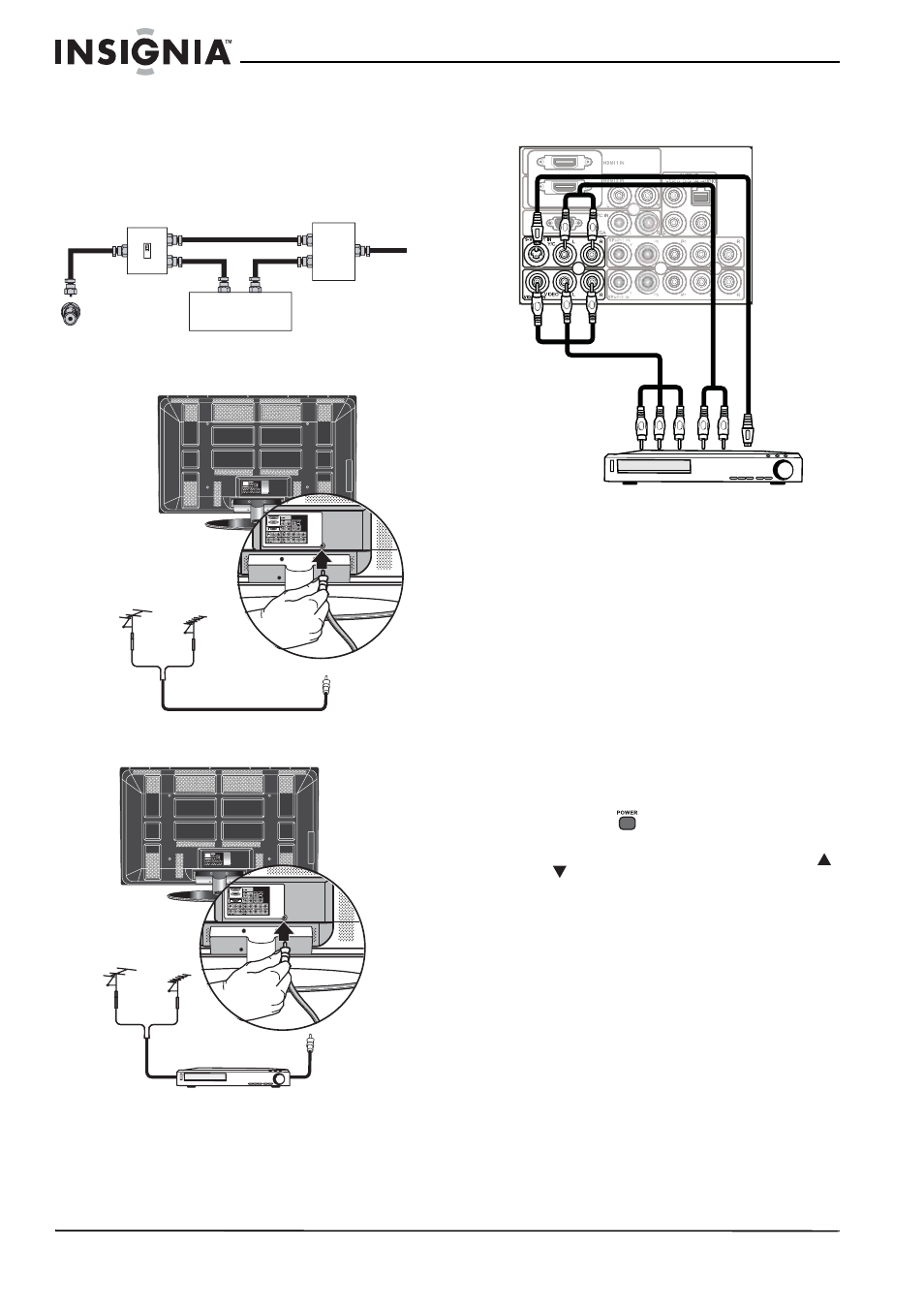

Régler l’interrupteur RF en position A et
utiliser la télécommande de l’appareil pour
visualiser les canaux en clair. Régler
l’interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Pour connecter la TV câblée numérique
Pour connecter l’antenne ou la TV câblée
numérique à travers un magnétoscope
Connexion des périphériques
Connexion d’un magnétoscope
Pour connecter un magnétoscope :
1 Brancher un câble vidéo composite RCA
(jaune) sur la prise de sortie vidéo du
magnétoscope, puis sur la prise d’entrée
Vidéo 1 (VIDEO1 IN) [jaune] à l’arrière du
téléviseur.
- OU -
Brancher un câble S-Vidéo sur la prise de
sortie S-Vidéo du magnétoscope, puis sur la
prise d’entrée S-Vidéo 1 (S-VIDEO1 IN) à
l’arrière du téléviseur.
2 Brancher les câbles audio RCA sur les prises
de sortie audio du magnétoscope, puis sur la
prise d’entrée Vidéo 1(VIDEO1 IN) [pour un
câble vidéo] ou sur les prises d’entrée
S-Vidéo 1 (S-VIDEO1 IN) [pour le câble
S-Vidéo] AUDIO L [G] (blanc) et AUDIO R
[D] (rouge) à l’arrière du téléviseur.
3 Appuyer sur pour mettre le téléviseur en
marche.
4 Appuyer sur INPUT (Entrée), appuyer sur
ou pour sélectionner VIDEO1 ou
S-VIDEO1, puis sur ENTER (Entrée) pour
confirmer.
Interrupteur RF
Décodeur/décrypteur pour la TV câblée
Répartiteur de signal à
deux voies
Out (Sortie) In (Entrée)
A
B
TV
Y
Y Pb Pr
Pb Pr
L R
R L PC IN
VIDEO L R
L R Y/C R L R R L
HDMI 2 IN HDMI 3 IN DIGITAL-AUDIO VIDEO OUTPUT
AV2 IN AV4 IN
AV3 IN AV5 IN
L VGA
Arrière du téléviseur
Prise murale pour TV
câblée ou antenne
Y
Y Pb Pr
Pb Pr
L R
R L PC IN
VIDEO L R
L R Y/C R L R R L
HDMI 2 IN HDMI 3 IN DIGITAL-AUDIO VIDEO OUTPUT
AV2 IN AV4 IN
AV3 IN AV5 IN
L VGA
TV
Magnétoscope
Prise murale
pour TV câblée
ou antenne
Arrière du
téléviseur
Magnétoscope
Câble
audio
Câble AV
Câble
S-Vidéo
