Manitowoc Ice FLAKE/CHIPLET QF0400 User Manual
Page 82

Electrical System
Section 6
6-20
Part No. 80-1214-3
QF2200

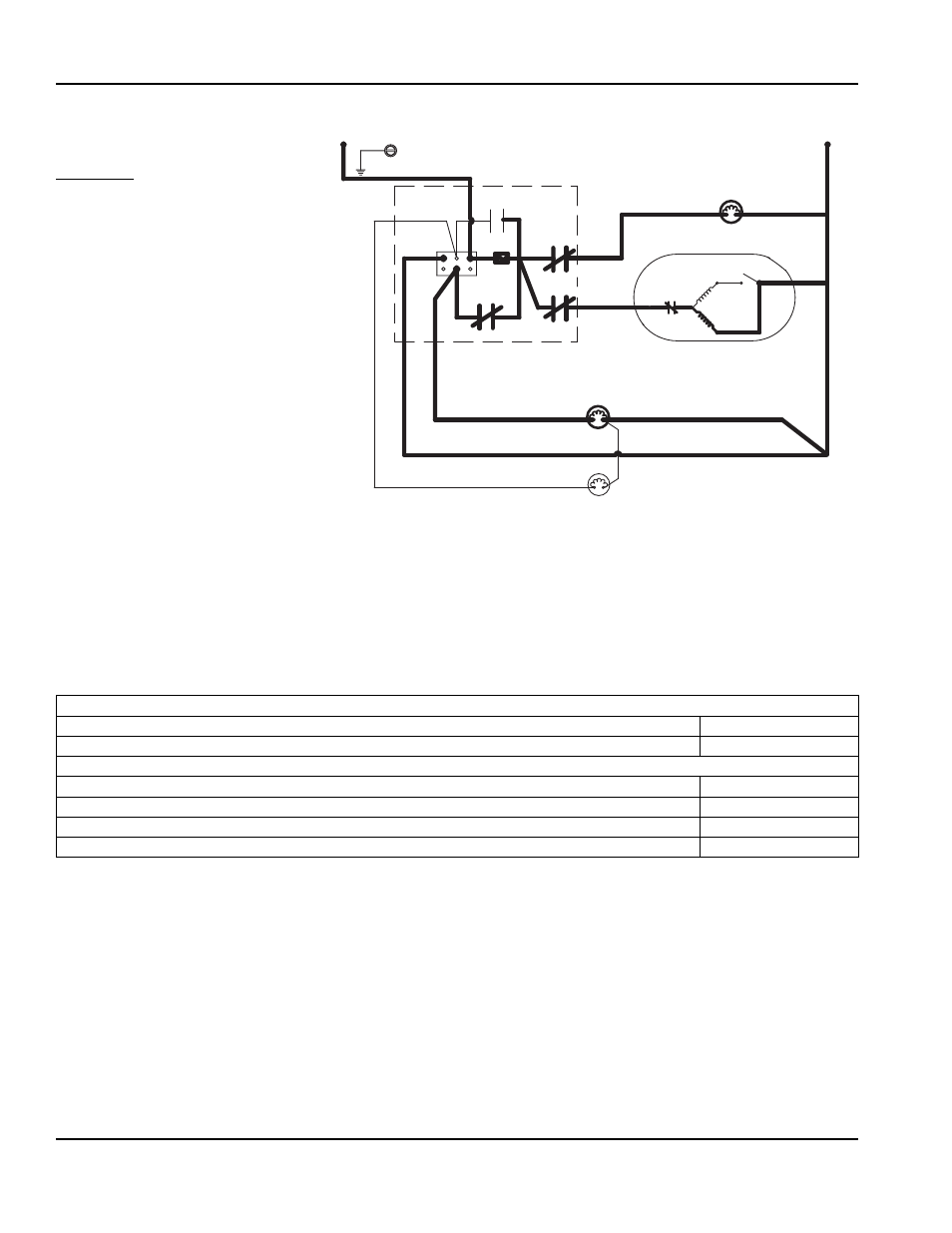

Freeze Cycle
2. FREEZE
The gear motor, liquid line solenoid
valve and water float valve solenoid
remain energized as the ice machine
makes ice. The water float valve will
open and close automatically to
maintain the proper water level.
SV3046
RELAY
K1
RELAY
K2
RELAY
K3
RELAY K4
(25)
L1
L2
(54)
(53)
LIQUID LINE
SOLENOID
CENTRIFUGAL
SWITCH
(65)
INTERNAL
OVERLOAD
START
RUN
GEARMOTOR
WATER FLOAT
VALVE COIL
DUMP VALVE
COIL
(56)
(55)
(22)
(51)
(52)
7 AMP
FUSE
GROUND
2. Freeze (Until Ice Contacts Bin Level Probe for 30 Continuous Seconds)
Toggle Switch
ICE
Bin Level Probe
Open (No Ice Contact)
Control Board Relays
#1
Liquid Line Solenoid Valve
ON
#2
Dump Valve
OFF
#3
Gear Motor
ON
#4
Water Float Valve Solenoid Coil
ON
Revised 8/2003
