17 598-1314-00
essais et rÉgLages
1. ré-enclenchez le disjoncteur puis ouvrez
l’interrupteur.
2. Réglages :
Commutateur ON TIME à TEST
Cadran SENSITIVITY au milieu
3. Déplacez-vous dans la zone de couverture en
notant l’endroit où vous vous trouvez lorsque
l’éclairage s’allume. En mode TEST, l’éclairage
demeure allumé pendant 5 secondes après qu’un
mouvement est détecté.
4. Réglez la SENSIBILITÉ (SENSITIVITY) afin
d’augmenter ou de réduire la couverture, au besoin.
Une trop grande sensibilité pourrait entraîner des
déclenchements intempestifs attribuables à des
sources de chaleur dans la zone de couverture
(consultez les sections Réglage de la zone de
couverture ou Dépannage).
5. Réglez la période (ON TIME) pendant laquelle vous
souhaitez que l’éclairage fonctionne après détection
d’un mouvement (1, 5 ou 10 minutes).
Note : Le capteur exige 1 1 /
2
minute avant de dé-
tecter les mouvements. Lors de la première mise
sous tension, attendez 1
1 /
2
minute.
Portée maximale Angle de
couverture maximale
(Vue en plongée)

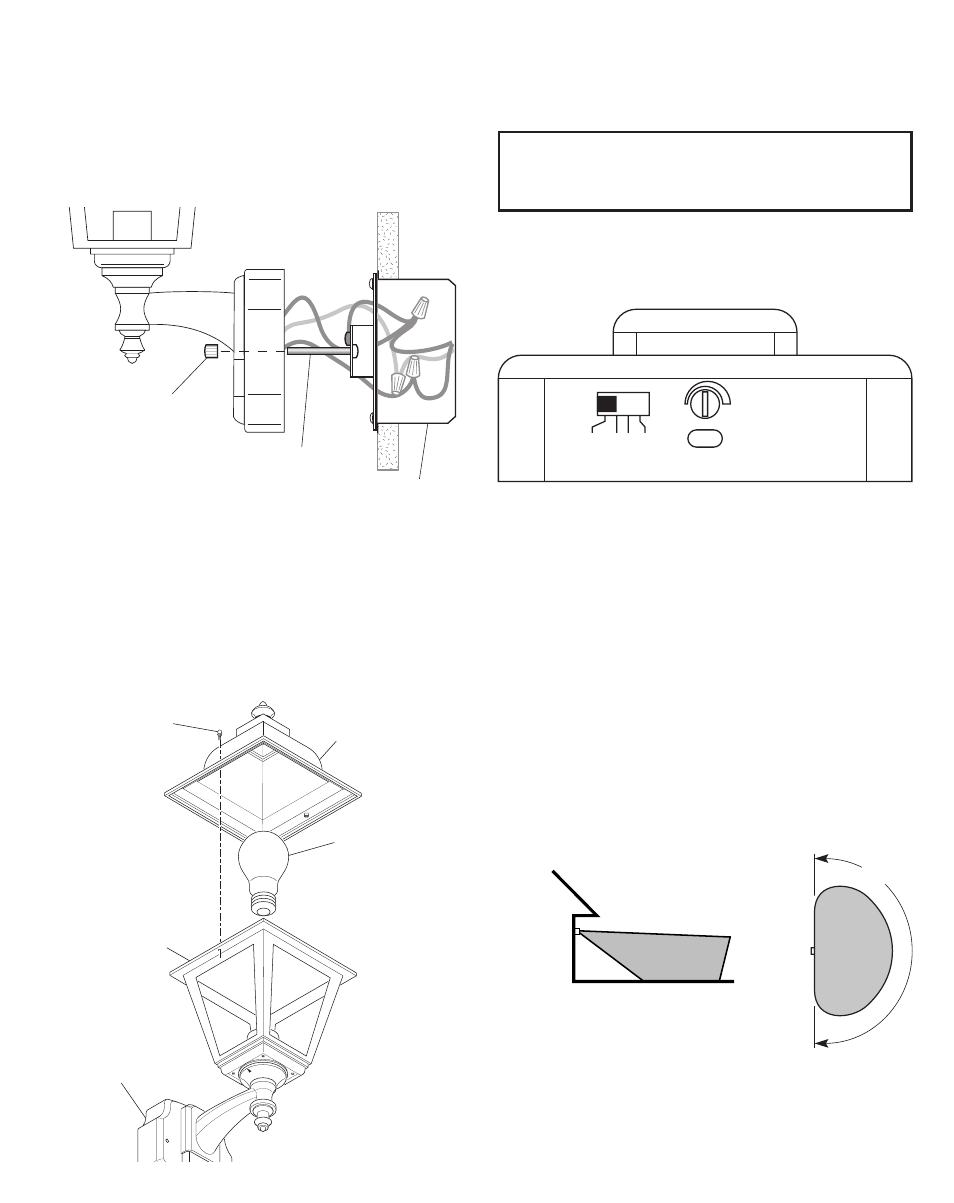

asseMBLage FinaL
1. Repoussez les fils dans la boîte de raccordement.
Assurez-vous qu’aucun des fils n’est pincé.
2. Faites glisser le socle du luminaire sur les vis
de montage. Serrez solidement sur le socle les
écrous décoratifs retirés à l’étape 1, à la section
Installation.
Vis de montage
3. Installez une ampoule à culot moyen (maximum
de 100 W).
4. Placez le couvercle supérieur sur le luminaire
et fixez-le au moyen des deux écrous décoratifs
fournis. Serrez à la main seulement.
5. Après avoir effectué les essais de la page 5, ap-
pliquez un agent d’étanchéité à base de silicone
autour du socle mural.
Ampoule (100
W maximum)
Luminaire
Agent d’étanchéité
autour du socle
Couvercle supérieur
Écrou décoratif
Écrou décoratif
Boîte de jonction
TEST 1 5 10
MINUTE
– +
SEN
9,1 m
1,8 m
180°
