16 598-1314-00

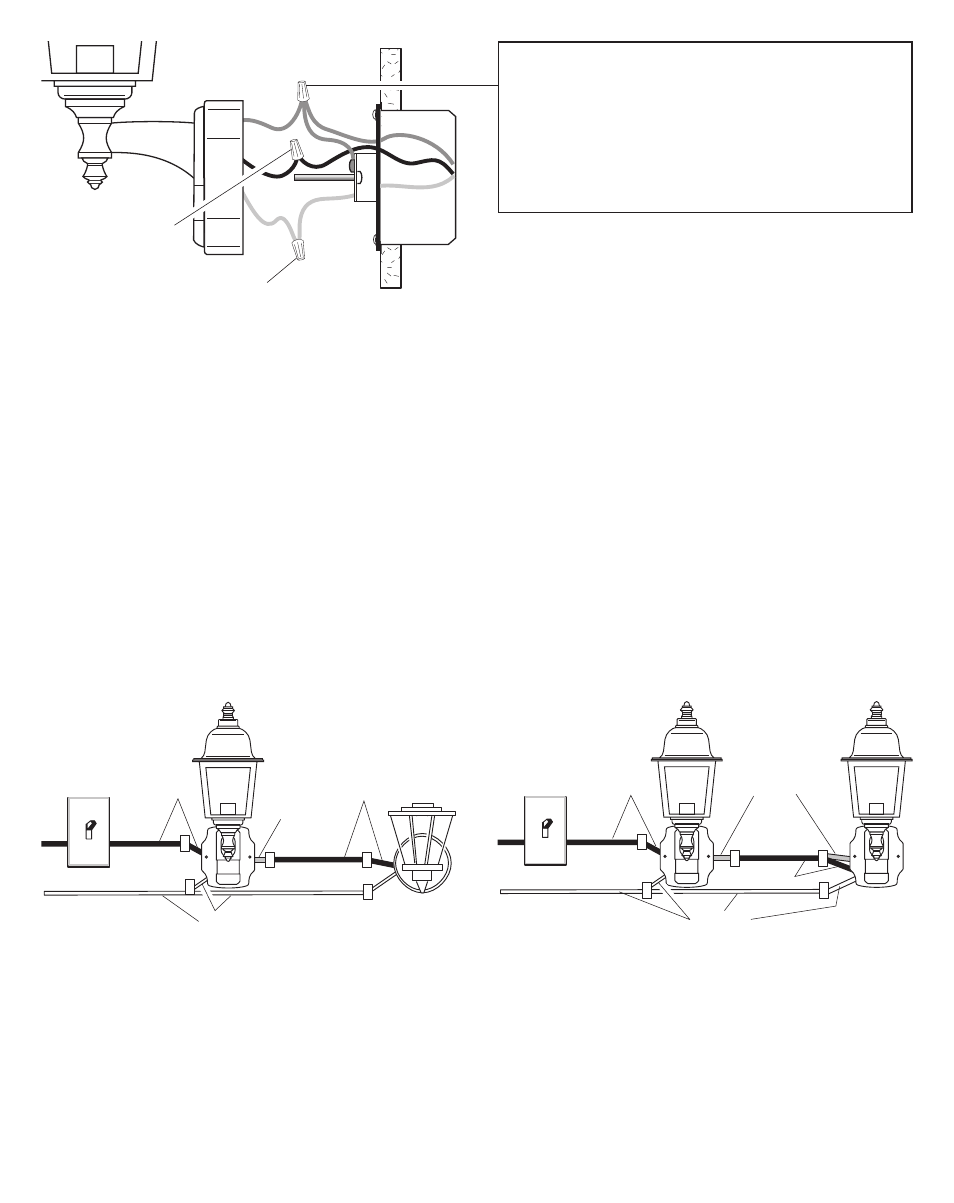

Méthode de mise à la terre recommandée
Utilisez une «queue de cochon» verte (non four-
nie) et torsadez-en une extrémité avec le fil nu du
luminaire et le fil de terre de la boîte de jonction.
Utilisez un serre-fils. Fixez l'autre extrémité de la
«queue de cochon» avec la vis de terre (GND)
sur la plaque de montage.
noir/noir
blanc/blanc
Si la boîte de jonction est en métal, vous pourriez
nécessiter une «queue de cochon» verte. Si vous
avez des doutes sur la méthode de mise à la terre,
consultez votre code du bâtiment.
Câblage vers luminaire à détecteur de
mouvement et luminaire standard
NOIR
BLANC
NOIR
(Standard)
ROUGE
BLANC
NOIR
NOIR
Maître satellite
Câblage vers luminaire à détecteur de mouvement (se-
condaire) en provenance d’un autre luminaire (principal)
ROUGE
cÂBLage FacuLtatiF
Ce luminaire est pourvu d'un capteur de 360 W. Comme ce luminaire ne consomme que 100 W, le capteur peut
commander 260 W d’éclairage supplémentaire.
Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez pas de simplement lire l'in-
tensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant le wattage d'ampoule maximal de l'appareil.
Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maximale respective,
additionnez les intensités. Par exemple, si vous avex 3 appareils dont l'intensité est 100 Watts, 150 Watts et
75 Watts respectivement, la charge totale est 325 Watts.
câblage d’un luminaire standard : dénudez le fil rouge du détecteur de mouvement et raccordez-le au
fil
noir du luminaire standard. Raccordez tous les fils blancs ensemble. L'intensité maximale ne noit pas
dépasser 360 Watts (3,0 A).
câblage d’un autre luminaire à détecteur de mouvement : dénudez le fil rouge des deux luminaires.
Branchez le fil rouge du luminaire de commande (maître) aux fils rouge et noir du luminaire commandé
(satellite). Branchez tous les fils blancs ensemble. La consommation totale des luminaires ne doit pas être
supérieure à 360 W (3,0 A).
Il est aussi possible de raccorder deux luminaires à détection de mouvement de sorte que l’un ou l’autre des
appareils allume simultanément les deux luminaires (double circuit maître). Il est recommandé que seuls
des gens possédant une grande expérience de l’électricité tentent de réaliser cette configuration. Avant
d’entreprendre ce type de câblage, veuillez communiquer avec notre Service à la clientèle au 1 800 858-
8501 (service en anglais seulement).
si le câblage d’une installation à deux luminaires principaux n’est
pas exécuté correctement, il pourrait entraîner la destruction des deux luminaires à détection de
mouvement et annuler votre garantie. Nous nous excusons de ne pas pouvoir répondre à vos questions
en français par téléphone.
