TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung

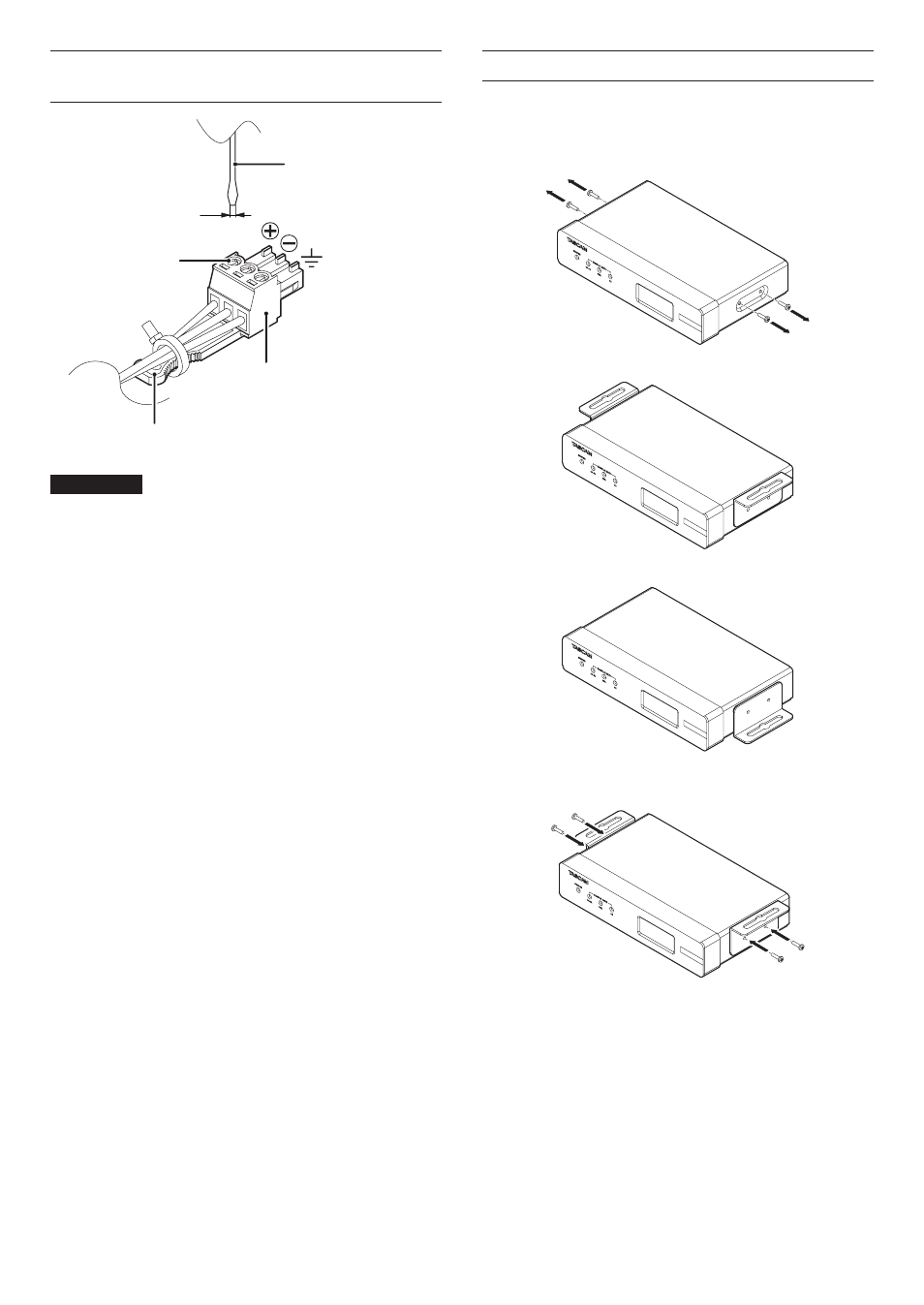

Euroblock-Stecker verwenden ( nur MM-4D/
IN-E )
Euroblock-Stecker
Anschlussschraube
2,5 mm oder schmaler
Lasche/Zugentlastung
Schlitzschraubendreher
Anmerkung
• Nutzen Sie einen maximal 2,5 mm breiten Schlitzschrau-
bendreher.
• Sie können die mitgelieferten Euroblock-Stecker mit Kabel-
querschnitten von 0,09 mm² bis 1,5 mm² verwenden (AWG16–
AWG28). Die Drähte sollten Sie etwa 7 mm abisolieren.
• Vergewissern Sie sich, dass die Drähte sich nicht herausziehen
lassen.
1. Lösen Sie die Schrauben der Euroblock-Stecker.
2. Führen Sie die Kabel entsprechend der in der Abbildung
gezeigten Anschlussbelegung ein.
3. Drehen Sie die Schrauben der Euroblock-Stecker fest.
4. Befestigen Sie die Kabel mit einem der mitgelieferten
Kabelbinder an der Zugentlastung des Euroblock-Steckers.
Die Montagewinkel befestigen
Mit Hilfe der mitgelieferten Montagewinkel können Sie das Gerät
beispielsweise auf oder unter einem Tisch montieren.
1. Entfernen Sie die vier Schrauben auf der linken und rechten
Seite des Gehäuses.
2. Richten Sie die Montagewinkel gerade am Gehäuse aus.
Beispiel für die Montage unter einer Tischplatte
Beispiel für die Montage auf einer Tischplatte
3. Befestigen Sie die Montagewinkel mit den vier Schrauben.
