TASCAM MM-4D/IN-E / MM-4D/IN-X
21
8
Touche RESET
Cette touche réinitialise les paramètres.
Maintenez-la pressée pendant 5 secondes pour réini-
tialiser tous les paramètres Dante. Maintenez-la pressée
pendant 10 secondes pour réinitialiser tous les para-
mètres de l’unité.
9
Connecteurs de contrôle externe (LED/SWITCH,
MM-4D/IN-E uniquement)
Connecteurs LED : ce sont des connecteurs de sortie
d'état de coupure du son (Mute) à
collecteur ouvert.
Connecteurs SWITCH : ce sont des connecteurs d'entrée
de commande. Ils coupent le son
des connecteurs d'entrée analo-
gique. Ils peuvent également être
utilisés par bascule d’un commu-
tateur (court-circuit/ouvert) bran-
ché entre les connecteurs SWITCH
et GND .
Connecteurs GND : ce sont les masses pour les connec-
teurs de contrôle.
0
Voyant d'état de liaison gigabit
Il s'allume en orange pour indiquer qu'une liaison Ether-
net gigabit a été établie.
q
Voyant d'état/activité de la liaison
Il s'allume en vert pour indiquer qu'une liaison est éta-
blie entre les appareils.
Il clignote pour indiquer que des signaux sont transmis
entre les appareils.
w
Connecteur d'alimentation DC IN 12V
Branchez ici un adaptateur secteur PS-P1220E (vendu
séparément).
e
Guide de cordon
Si vous utilisez un adaptateur secteur PS-P1220E (vendu
séparément), accrochez son cordon ici pour éviter une
déconnexion accidentelle.

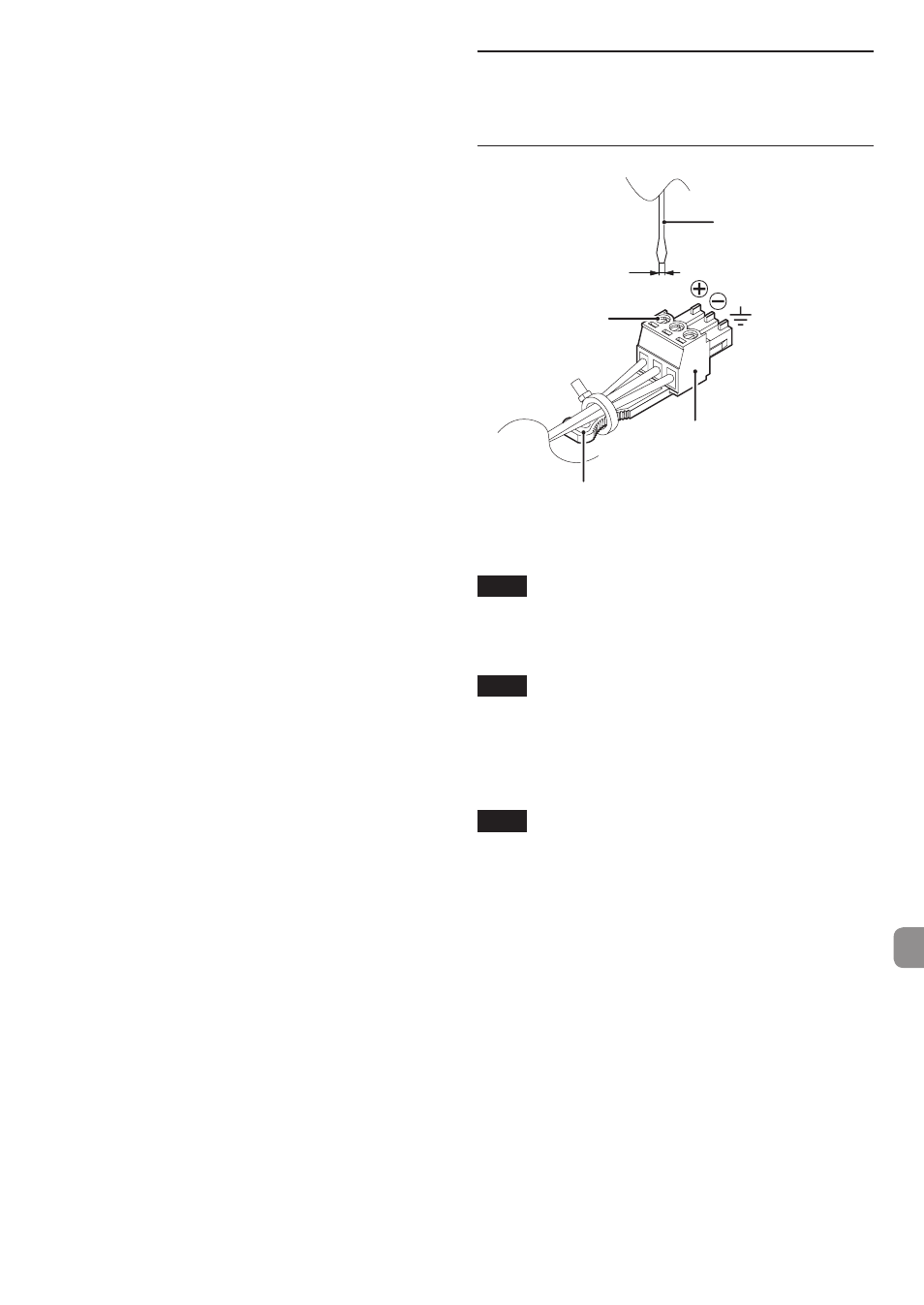

Branchement des barrettes
Euroblock
(MM-4D/IN-E uniquement)
Barrette Euroblock
Vis de bornier
Maximum 2,5 mm
Languette de barrette Euroblock
Tournevis à tête plate
1. Desserrez les vis des borniers de la barrette Euroblock.
NOTE
Utilisez un tournevis plat d'une largeur maximale de
2,5 mm.
2. Insérez les fils.
NOTE
Les barrettes Euroblock fournies sont compatibles avec
des fils de diamètre compris entre 0,32 mm et 1,29 mm.
Après avoir choisi des fils d’un diamètre compatible, dé-
nudez-les sur environ 7 mm à leurs extrémités.
3. Serrez les vis des barrettes Euroblock.
NOTE
Vérifiez que les fils ne peuvent pas être arrachés.
4. Utilisez un des serre-câbles fournis pour attacher les fils
à la languette de la barrette Euroblock.
