TASCAM MM-4D/IN-E / MM-4D/IN-X – Bedienungsanleitung
43

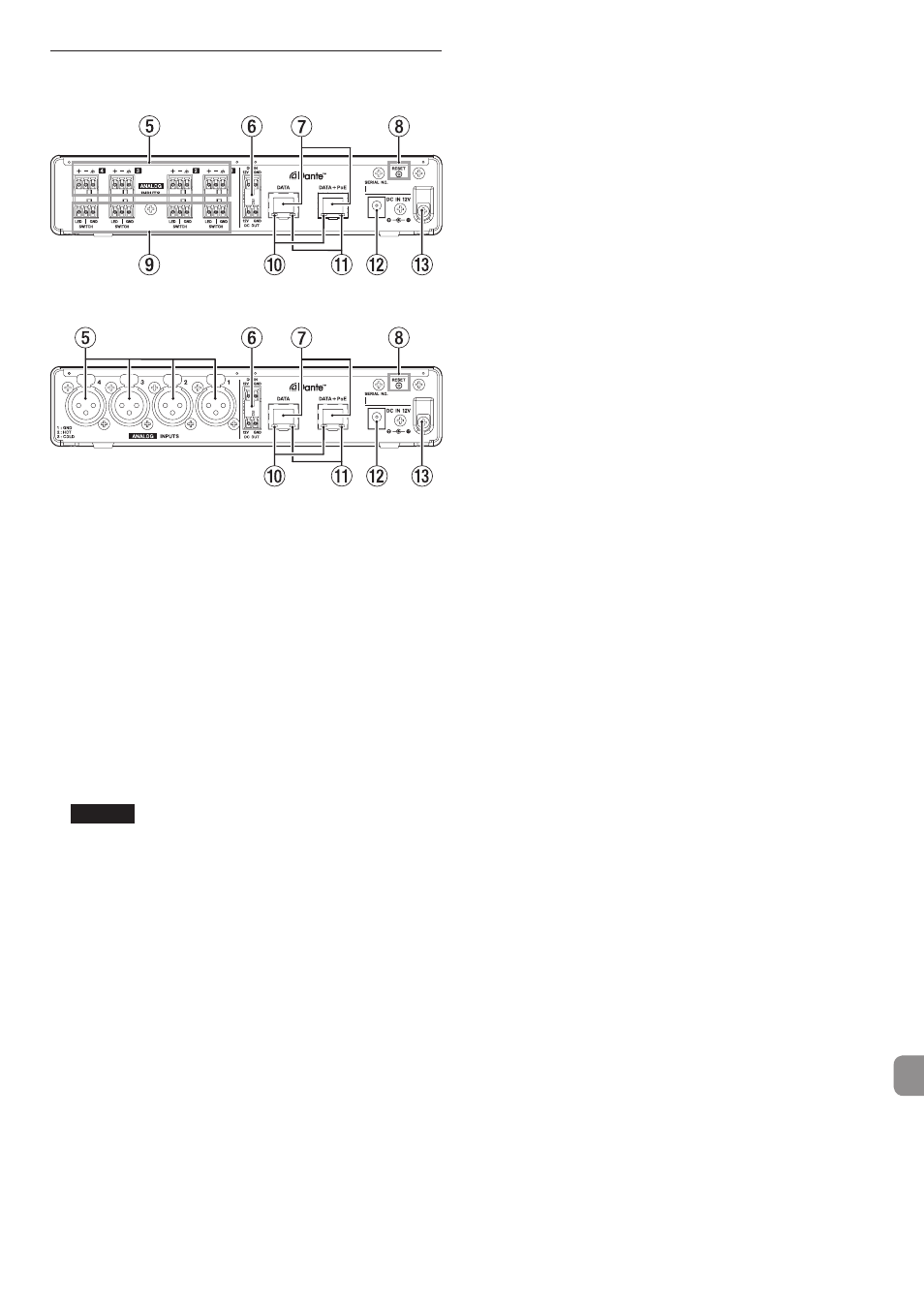

Rückseite
·
MM-4D/IN-E
·
MM-4D/IN-X
5
Analogeingänge
MM-4D/IN-E:
Symmetrische Analogeingänge über Euroblock-Anschlüsse.
(Anschlussbelegung jeweils von links nach rechts: Heiß, Kalt,
Masse)
MM-4D/IN-X:
Symmetrische Analogeingänge über XLR-Buchsen.
(Anschlussbelegung: 1: Masse, 2: Heiß (+), 3: Kalt (–))
6
Stromversorgungsanschlüsse DC IN / DC OUT
Der Eingang (
DC IN
) befindet sich oben, der Ausgang
(
DC OUT
) unten. (Links: 12 Volt, Rechts: Masse.)
Diese Anschlüsse sind speziell für das Durchschleifen der
Stromversorgung zum nächsten Gerät vorgesehen.
Verbinden Sie den Anschluss
DC OUT
des ersten Geräts mit
dem Anschluss
DC IN
des zweiten Geräts. Verwenden Sie
einen Wechselstrom adapter des Typs PS-P1220E (optionales
Zubehör), um das erste Gerät mit Strom zu versorgen.
Wichtig
• Die Stromversorgung kann zu maximal einem weiteren
Gerät durchgeschleift werden.
• Das Durchschleifen der Stromversorgung funktioniert nicht,
wenn das erste Gerät per PoE versorgt wird.
• Trennen Sie den Wechselstromadapter vom Gerät, bevor
Sie Verbindungen mit den Anschlüssen DC IN und DC OUT
herstellen.
7
Anschlüsse DATA und DATA + PoE
Dies sind Anschlüsse für die Übertragung von Audiodaten
entsprechend dem Dante-Standard.Verbinden Sie sie mit
einem Dante-Netzwerk.
Nutzen Sie den Anschluss
DATA + PoE
, wenn Sie das Gerät
über das Netzwerk mit Strom versorgen wollen. Sie benötigen
dazu einen Switch, der Power-over-Ethernet unterstützt. In
diesem Fall ist kein Wechselstromadapter erforderlich.
Wenn Sie die PoE-Stromversorgung nicht nutzen, können Sie
jeden der beiden Anschlüsse verwenden.
8
RESET-Taste
Setzt die Einstellungen zurück.
Halten Sie die Taste fünf Sekunden gedrückt, um alle Dante-
Einstellungen zurückzusetzen. Halten Sie die Taste zehn
Sekunden gedrückt, um sämtliche Einstellungen des Geräts
zurückzusetzen.
9
Anschlüsse für die externe Steuerung der Stumm-
schaltung (LED/SWITCH/GND
, nur MM-4D/IN-E
)
LED:
Diese Ausgänge ermöglichen es, den Zustand der Stumm-
schaltung zu signalisieren (offene Kollektorschaltung).
SWITCH:
Diese Steuereingänge ermöglichen es, die Analogeingänge
stummzuschalten (TTL-Pegel). Anstelle eines Steuersignals
können Sie auch einen Schalter zwischen
SWITCH
und
GND
(Masse) verwenden.
GND:
Dies sind die dazugehörigen Masseanschlüsse.
0
Statusanzeige für die Gigabit-Verbindung
Oranges Leuchten weist auf eine funktionierende Verbindung
mit einem Gigabit-Ethernet-Netzwerk hin
q
Anzeige für Verbindungsstatus und Aktivität
Grünes Leuchten weist auf eine bestehende Verbindung
zwischen den Geräten hin.
Blinken bedeutet, dass Signale zwischen den Geräten ausge-
tauscht werden.
w
Anschluss DC IN 12V
Schließen Sie hier den separat erhältlichen Wechselstrom-
adapter PS-P1220E an.
e
Kabelhalter
Wenn Sie den separat erhältlichen Wechselstromadapter
PS-P1220E verwenden, sichern Sie das Kabel mit dieser Hal-
terung, um ein versehentliches Herausrutschen des Steckers
zu vermeiden.
