TASCAM MZ-223
69
Diffusori attivi
Cuffie
Lettore CD
Giradischi
Microfono
Microfono
Amplificatore stereo
Amplificatore stereo

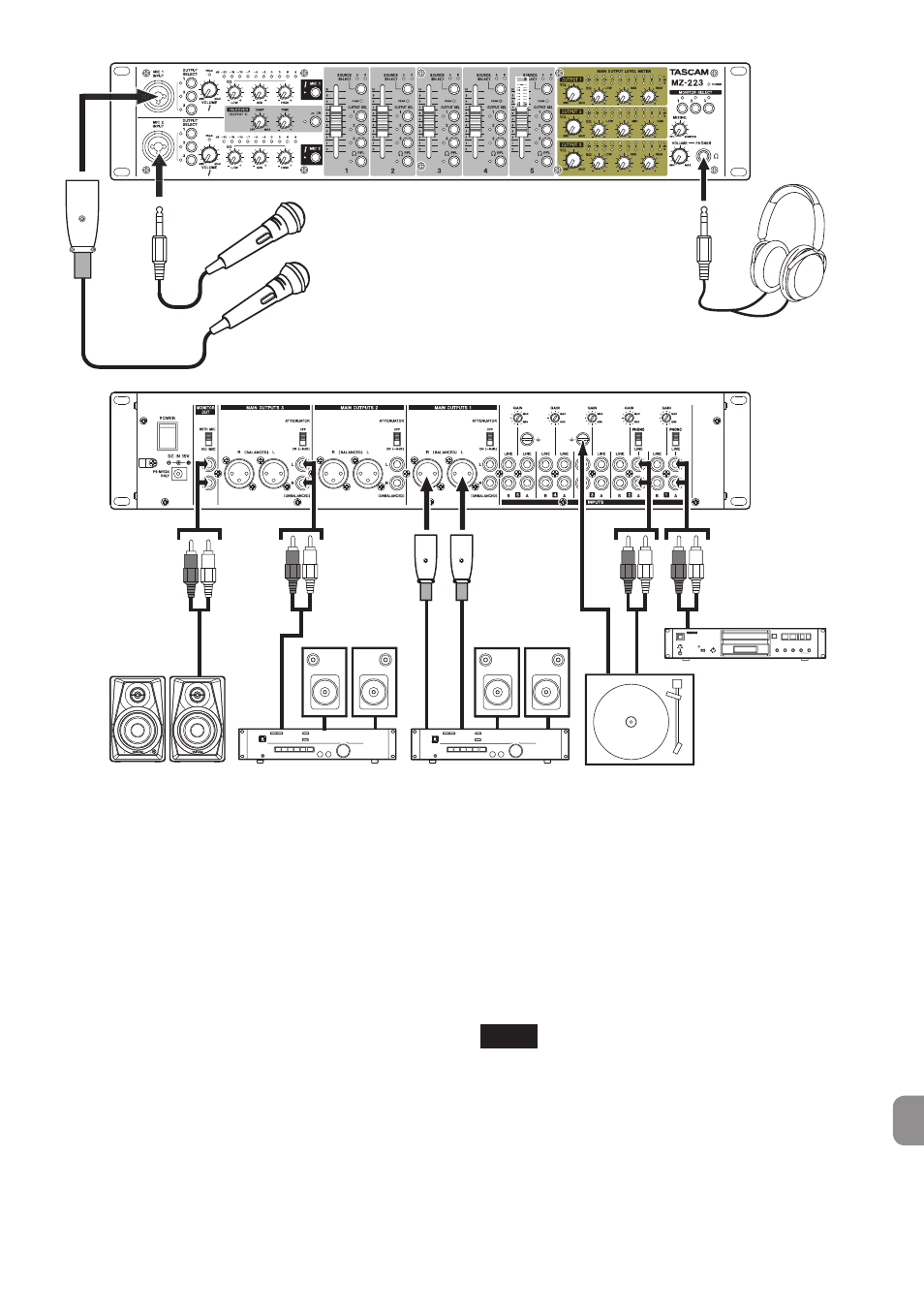

Esempi di collegamento a un MZ-223
Collegamento dei microfoni
Usare le prese
MIC 1–2 INPUT
(
1
) sulla parte anterio-
re dell’unità per collegare i microfoni.
Collegamento di dispositivi elettronici e
altre apparecchiature audio
Quando si collega un dispositivo elettronico o altra
apparecchiatura audio, collegarlo alle prese
LINE A
o
B
(
b
) dei canali 1-5.
Quando si collega alle prese
LINE A
del canale 1–2,
impostare l’interruttore di ingresso
LINE/PHONO
(
l
)
su
LINE
.
Collegamento di giradischi
Quando si collega un giradischi, collegarlo alle prese
LINE A
(
b
) del canale 1–2 impostare l’interruttore di
ingresso
LINE/PHONO
(
l
) su
PHONO
.
Collegare il cavo di massa dal giradischi al connettore
|
(GND) (
k
).
Collegamento dei diffusori monitor
Collegare gli diffusori monitor (diffusori amplificati o
un sistema di amplificatori e diffusori passivi) alle pre-
se
MONITOR OUT
(
x
) .
Per mixare i segnali di ingresso del microfono dalle
prese
MIC 1–2 INPUT
(
1
) ed emetterli dai diffusori
monitor impostare l’interruttore mix
MONITOR OUT
(
g
) su
WITH MIC
.
NOTA
i
È possibile effettuare selezioni con gli interruttori
MONITOR SELECT
(
r
) e monitorare i segnali
prima di emetterli dalle prese
MAIN OUTPUTS
1–3 (UNBALANCED)
(
v
) e
MAIN OUTPUTS 1–3
(BALANCED)
(
c
).
i
I suoni monitorati sono influenzati dagli equalizza-
tori di uscita.
