TASCAM MZ-223 – Bedienungsanleitung
51

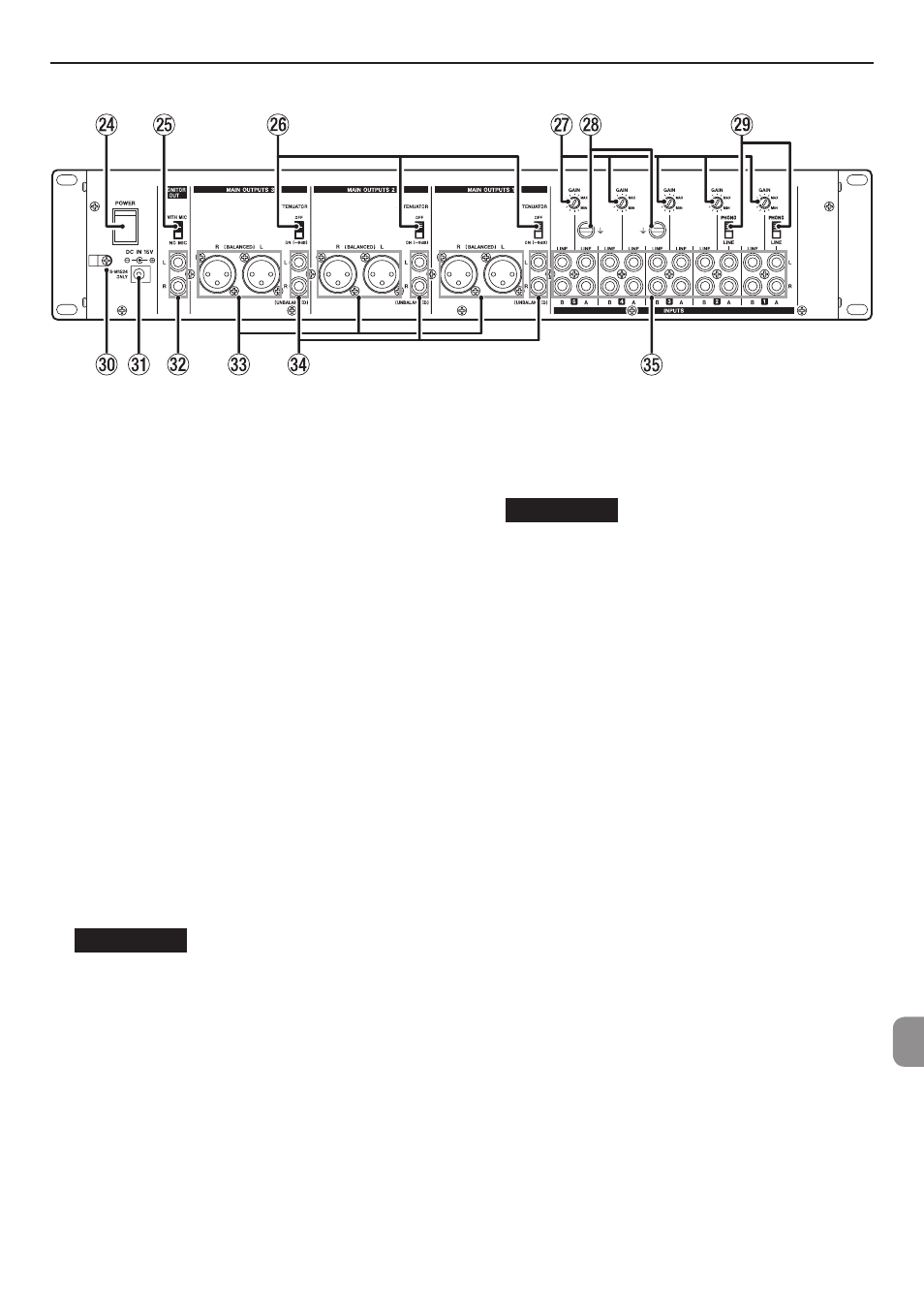

Geräterückseite
f
Ein-/Ausschalter (
POWER
)
Hiermit schalten Sie das Gerät ein und aus.
Wenn das Gerät eingeschaltet ist und mit Strom
versorgt wird, leuchtet das Lämpchen
POWER
(
t
)
auf der Gerätevorderseite.
g
Wahlschalter für Mikrofon im Abhörsignal
(
WITH MIC
/
NO MIC
)
Wählen Sie hier, ob das Signal von Mikrofonen an
den Buchsen
1
im Abhörsignal enthalten sein soll
(
WITH MIC
) oder nicht (
NO MIC
). Die Einstellung
wirkt sich auf die Monitorausgänge (
MONITOR
OUT
) und den Kopfhörerausgang (
PHONES
) glei-
chermaßen aus.
h
Wahlschalter für Ausgangspegel (
ATTENUATOR
)
Hiermit legen Sie den nominalen Ausgangspegel
des jeweiligen Summenausgangs 1, 2 oder 3
fest. Die Einstellung beeinflusst den Pegel an den
unsymmetrischen (
v
) und symmetrischen (
c
)
Buchsen gleichermaßen.
Wählen Sie
OFF
, wenn der Verstärker hohe Ein-
gangspegel erwartet. Andernfalls wählen Sie
ON
(-6dB)
.
j
Regler für Eingangsverstärkung (
GAIN
)
Hiermit passen Sie die Eingangspegel der ein-
zelnen Kanäle an.
Anmerkung
Verwenden Sie einen kleinen Schlitzschrauben-
dreher, um diese Regler zu verstellen.]
k
Erdungsanschluss | (GND)
Wenn ein Schallplattenspieler an das Buchsenpaar
LINE A
der Kanäle 1 oder 2 (
b
)angeschlossen
ist, verbinden Sie sein Erdungskabel mit diesem
Anschluss.
Anmerkung
Sollte beim Anschließen anderer Geräte ein
Brummton auftreten, können Sie möglicherweise
für Abhilfe sorgen, indem Sie ein Erdungskabel
zwischen einem metallischen Gehäuseteil des
angeschlossenen Geräts (oder dem Rack) und
diesem Anschluss anbringen.
l
Wahlschalter
LINE/PHONO
Stellen Sie diese Schalter für die Kanäle 1 und 2
auf
LINE
, wenn ein CD-Player oder ähnliches Gerät
an das Buchsenpaar
LINE A
(
b
) angeschlossen
ist. Ist stattdessen ein Schallplattenspieler ange-
schlossen, stellen Sie den jeweiligen Schalter auf
PHONO
.
;
Kabelhalter
Befestigen Sie das Kabel des mitgelieferten
Wechselstromadapters mit dieser Halterung, um
ein Herausrutschen des Steckers zu vermeiden.
(Siehe “Das Kabel des Wechselstromadapters
z
Anschluss für die Stromversorgung (
DC IN 15V
)
Schließen Sie hier den Gleichstromstecker des
zum Lieferumfang gehörenden Wechselstrom-
adapters (Tascam PS-M1524) an.
x
Monitorausgänge
Diese unsymmetrischen Cinchbuchsen dienen als
Analogausgänge zum Abhören.
c
Symmetrische Summenausgänge 1 bis 3
(
MAIN OUTPUTS 1–3 (BALANCED)
)
Diese symmetrischen XLR-Buchsen dienen als
Analogausgänge.
Nutzen Sie den jeweiligen Schalter
ATTENUATOR
(
h
), um den Ausgangspegel an die Verstärker-
anlage anzupassen.
