Nombres y funciones de las partes

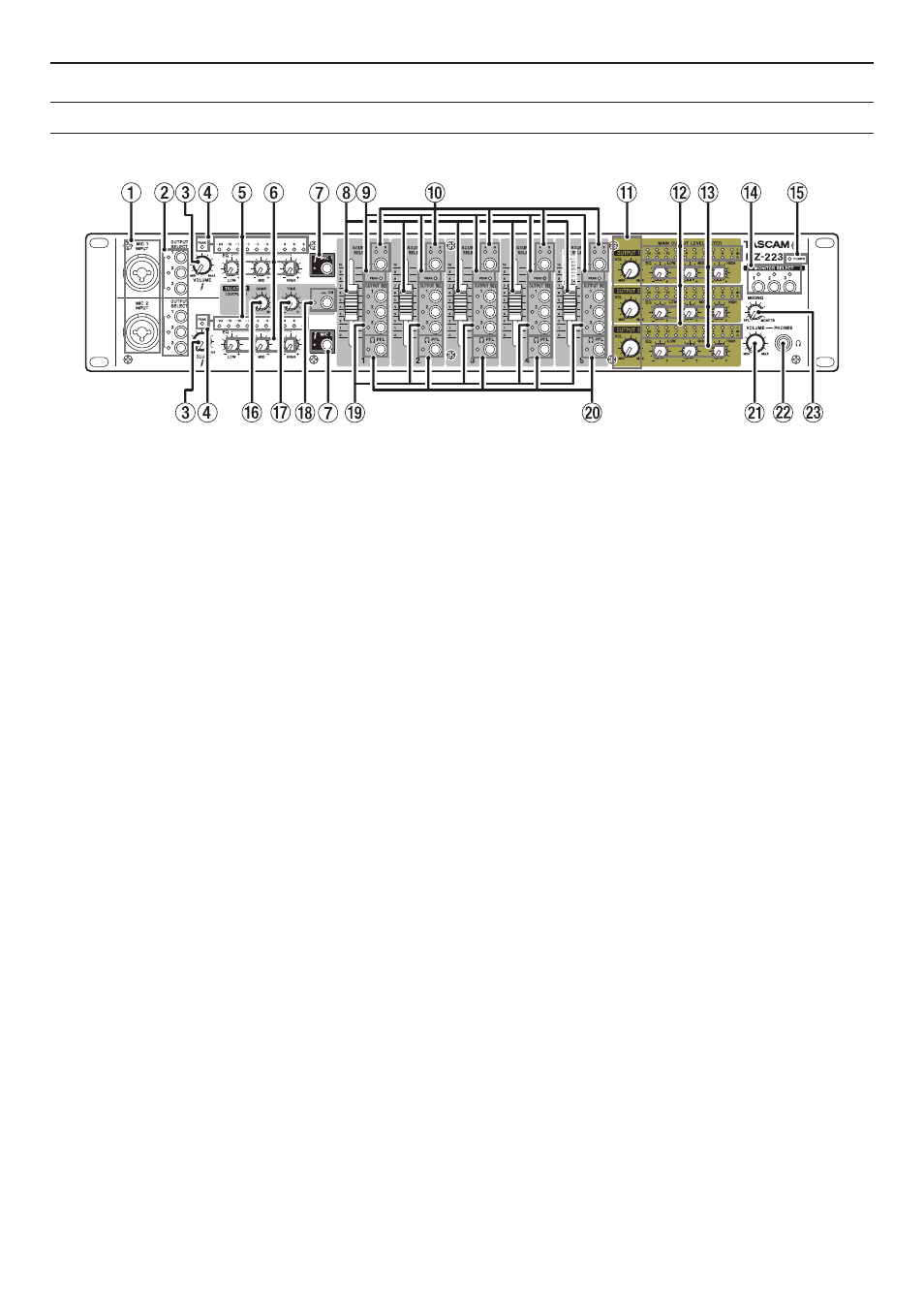

Panel frontal
1
Tomas MIC 1–2 INPUT
Tomas combo XLR/TRS para entrada de micro.
2
Interruptores OUTPUT SELECT
Úselos para elegir las salidas para el audio recibido
a través de las tomas MIC 1–2 INPUT (
1
).
3
Mandos MIC 1–2 INPUT VOLUME
Ajuste con ellos el nivel de entrada de micro de las
tomas MIC 1–2 INPUT (
1
).
4
Indicadores PEAK
Indicadores de nivel de picos de entrada de micro
para las tomas MIC 1–2 INPUT (
1
).
Cuando ajuste los mandos MIC 1–2 INPUT
VOLUME (
3
), estos indicadores se iluminarán
justo antes de que la señal de micro distorsione.
5
Indicadores MIC 1–2 INPUT
Indicadores de nivel de señal de entrada de micro
para las tomas MIC 1–2 INPUT (
1
).
6
Mandos MIC 1–2 INPUT EQ
Estos ecualizadores de 3 bandas (HIGH/MID/LOW)
ajustan el sonido de entrada de micro.
7
Interruptores/indicadores MIC 1–2
Púlselos para activar o desactivar la entrada de
micro de las tomas MIC 1–2 INPUT (
1
).
Los indicadores MIC 1–2 cuando estén activas.
8
Faders de canal
Úselos para ajustar los niveles de envío de las
señales de canal.
9
Indicadores PEAK
Indicadores de nivel de picos de entrada de los
canales de entrada.
Cuando ajuste los mandos
GAIN (
j
) 1-5 del panel
trasero, se iluminarán justo antes de que la señal
de los canales de entrada distorsione.
0
Interruptores/pilotos SOURCE SELECT
Úselos para ajustar la fuente de entrada recibida
por las tomas LINE A o B (
b
) del panel trasero.
El indicador de la fuente elegida se ilumina.
q
Mandos OUTPUT VOL
Úselos para ajustar los niveles de salida de las tomas
MAIN OUTPUTS 1–3 (UNBALANCED) (
v
) y MAIN
OUTPUTS 1–3 (BALANCED) (
c
) del panel trasero.
w
Indicadores de nivel de salida
Estos indicadores le muestran los niveles de salida
de las tomas MAIN OUTPUTS 1–3 (UNBALANCED)
(
v
) y MAIN OUTPUTS 1–3 (BALANCED) (
c
) del
panel trasero de la unidad.
e
Mandos OUTPUT EQ
Use estos ecualizadores de 3 bandas (HIGH/MID/
LOW) para ajustar el sonido de las tomas MAIN
OUTPUTS 1–3 (UNBALANCED) (
v
) y MAIN
OUTPUTS 1–3 (BALANCED) (
c
) del panel trasero.
r
Interruptores MONITOR SELECT
Úselos para elegir las señales emitidas por las
tomas MONITOR OUT (
x
).
Los indicadores de las salidas seleccionadas se
iluminarán.
t
Indicador POWER
Indica el estado de la unidad.
Cuando el interruptor
POWER (
f
) del panel
trasero esté activo, este indicador se iluminará.
y
Mando TALKOVER DAMP
Use este mando para ajustar el nivel de atenuación
de la función talkover.
u
Mando TALKOVER TIME
Úselo para ajustar el tiempo de respuesta de la
función talkover.
