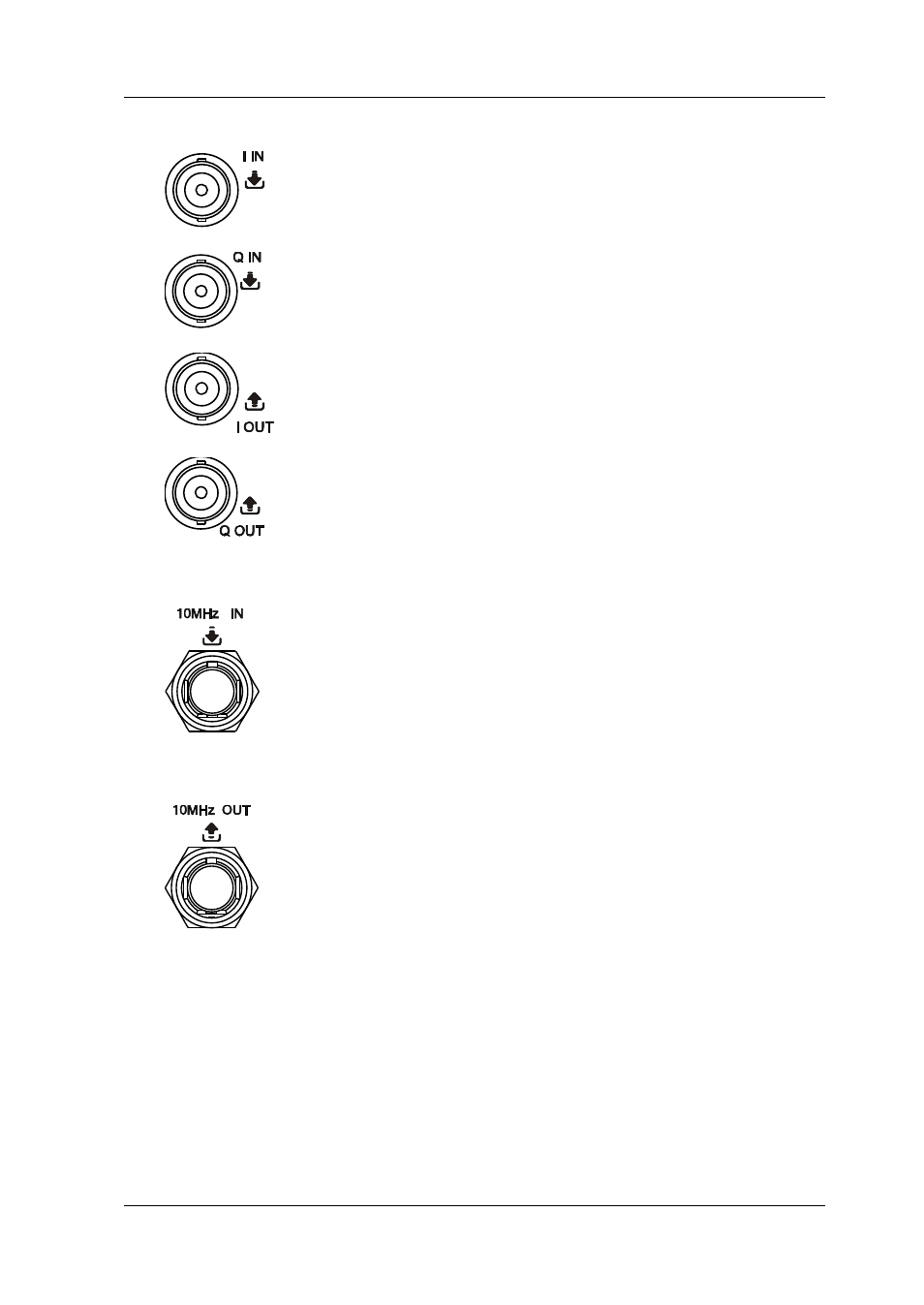

11. I/Q 调制信号输入/输出连接器（选件）
当 I/Q 调制类型为外部时，用于输入 I/Q 调制的同
相（ I：In-Phase）基带信号。
当
I/Q 调制类型为外部时，用于输入 I/Q 调制的正
交相位（
Q：Quadrature Phase）基带信号。
用于输出内置基带发生器
I/Q 调制的同相（I：
In-Phase）成分。
用于输出内置基带发生器 I/Q 调制的正交相位（Q：
Quadrature Phase）成分。
12. 参考信号输入连接器
用于输入外部 10 MHz 参考时钟信号，常用于与其
它仪器的同步。如需了解该连接器对外部时钟信号
的规格要求，请参考本产品的数据手册。
13. 参考信号输出连接器
用于输出由仪器内部晶振产生
10 MHz 参考时钟信
号，常用于与其它仪器的同步。如需了解该连接器
输出时钟信号的规格，请参考本产品的数据手册。
首次使用
DSG3000
连接电源
请使用附件提供的电源线将信号源连接至
AC 电源中，如下图所示。本信号源支持
100-240 V，45-440 Hz 规格的交流电源。仪器最大输入功率不超过 60 W。当通过该
连接器将信号源连接到交流电源时，仪器自动调节至正确的电压范围，无需手动选择。
