14 13
Índice
Advertencias y notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Descripción general mecánica de la estación de carga de vehículo eléctrico . . 14
Inicio rápido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 15
Indicador visual de estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Flujo del indicador del temporizador de demora . . . . . . . . . . . . . . . . . . . . . . . . . 16
Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 18
Garantía limitada de un año . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Advertencias y notas
Lea y comprenda todas las instrucciones antes de utilizar la estación de carga.
La estación de carga L2EVSE30 se debe conectar a un circuito derivado puesto a
tierra de 40A 208/240 V CC de 60Hz.
Advertencia:
El cableado incorrecto de cualquier dispositivo eléctrico puede
causar lesiones graves o la muerte. Estos dispositivos deben
ser instalados únicamente por un electricista u otra persona
capacitada de acuerdo a los códigos y estándares adecuados.
Si no está seguro acerca de alguno de los apartados de estas
instrucciones, consulte a un electricista calificado.
Advertencia: Puede ocurrir choque, incendio, daños materiales, lesiones
personales o muerte si la estación de carga no está instalada o no
se utiliza de acuerdo con las instrucciones y la guía del usuario.
Advertencia: No hay piezas que el usuario pueda reparar contenidas en este
producto. Cualquier intento de reparar este producto, puede
provocar choque, incendio, daños materiales, lesiones personales
o muerte.
Si tiene preguntas acerca del uso de este producto, contáctese con su
representante de asistencia técnica de Legrand en: 800-223-4185.
INSTRUCCIONES RELACIONADAS CON EL RIESGO DE CHOQUE ELÉCTRICO
Este producto debe ser supervisado cuando se utiliza cerca de los niños.
No ponga los dedos en el conector del vehículo eléctrico.
No utilice este producto si el cable de alimentación flexible o el cable del vehículo
eléctrico están pelados, tienen un aislamiento roto, u otra señal de daño.
No utilice este producto si la carcasa o el conector del vehículo eléctrico están
rotos, quebrados, abiertos o si muestran alguna indicación de daño.
PRECAUCIÓN: Para reducir el riesgo de incendio, conéctelo únicamente al
circuito provisto con una protección de sobrecorriente de circuito derivado de un
máximo de 40 amperios de acuerdo al Código Eléctrico Nacional, ANSI/NFPA 70.
Descripción general mecánica de la estación de
carga de vehículo eléctrico
La estación de carga cumple con la norma SAE J1772, y es aplicable a los
vehículos que se ajustan a los sistemas de carga y puertos de carga de
vehículos según la norma SAE J1772. La estación de carga (Figura 1) está
compuesta por un Conector de carga (a), un receptáculo con calificación
NEMA 3R (b), con un indicador visual de estado (c), con un cable de carga
(d), con un gancho de cable (e).
La estación de carga está diseñada para ser conectada a un circuito de
alimentación a tierra dedicado de 208/240 V CC de 60 Hz de 40A, por
un instalador electricista autorizado. Pueden requerirse permisos de
instalación dependiendo de los códigos locales.

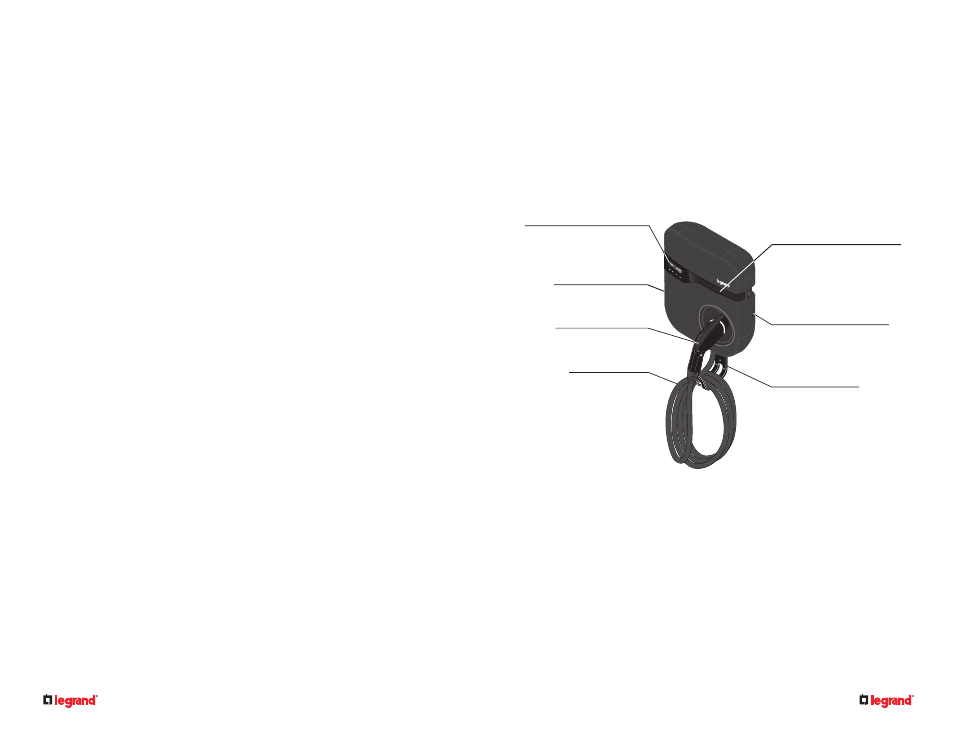

Figura 1
Conector de carga (a)
Calificación NEMA 3R
Receptáculo (b)
Botones de carga de demora
• cumple con la norma
SAE J1772
Cable de carga (d)
Indicador de estado (c)
Gancho de cable (e)
• Listo (LED verde encendido)
• Carga (LED verde destellante)
• Falla (LED rojo encendido)
Interruptor de alimentación
del cargador de CC
Inicio rápido
1. Encienda el interruptor de alimentación del cargador de CC ubicado en el lado
derecho del cargador.
2. Verifique que la estación de carga esté lista para cargar revisando la luz
indicadora ubicada en el panel frontal. Revise el indicador visual de estado en
la página 15 de la Guía de usuario.
La luz verde permanente indica que la estación está lista para la carga.
La luz verde destellante indica que la carga está en progreso.
La luz roja permanente indica que el cargador tiene una falla. Deje de utilizar
el cargador y contáctese con un técnico de servicio.
La luz roja destellante indica que el cargador se está recuperando de una falla
menor. Deje de usar el cargador hasta que la luz se vuelva verde permanente.
Si las luces indicadoras de su estación de carga no concuerdan con la descripción
antes mencionada, por favor, consulte la sección del indicador visual de estado
de la Guía de usuario.
