Montaje
El instrumento podrá utilizarse montado en banco de trabajo y en bastidor. Un kit para el montaje
en un estante de 48 cm puede obtenerse de los fabricantes o de sus agentes en el extranjero.
Ventilación
El suministro de corriente es enfriado mediante un ventilador de múltiple velocidad inteligente
que facilita la convección vertical. Tenga cuidado de no restringir las entradas de aire debajo de
los respiraderos de la parte superior. Si el instrumento está montado en bastidor, deje suficiente
espacio por encima y debajo del instrumento y / o utilice una placa ventiladora para enfriado a
presión.
Conexiones
Conexiones del panel frontal
La carga debe conectarse a los terminales OUTPUT (Salida) positivo (rojo) y negativo (negro).
Ambas son totalmente flotantes y cualquiera de ellas puede ser conectada a tierra.
Las conexiones a la carga de detección remota, si son requeridas, se efectúan desde los
terminales (
−) SENSE (detección remota) positivos (+) y negativos (−). Sitúe el interruptor
LOCAL/REMOTE (local / remoto) en REMOTE si requiere detección remota. Vuelva a situarlo en
LOCAL si no usa detección remota.
El terminal se conecta al bastidor y a la toma de tierra de seguridad.

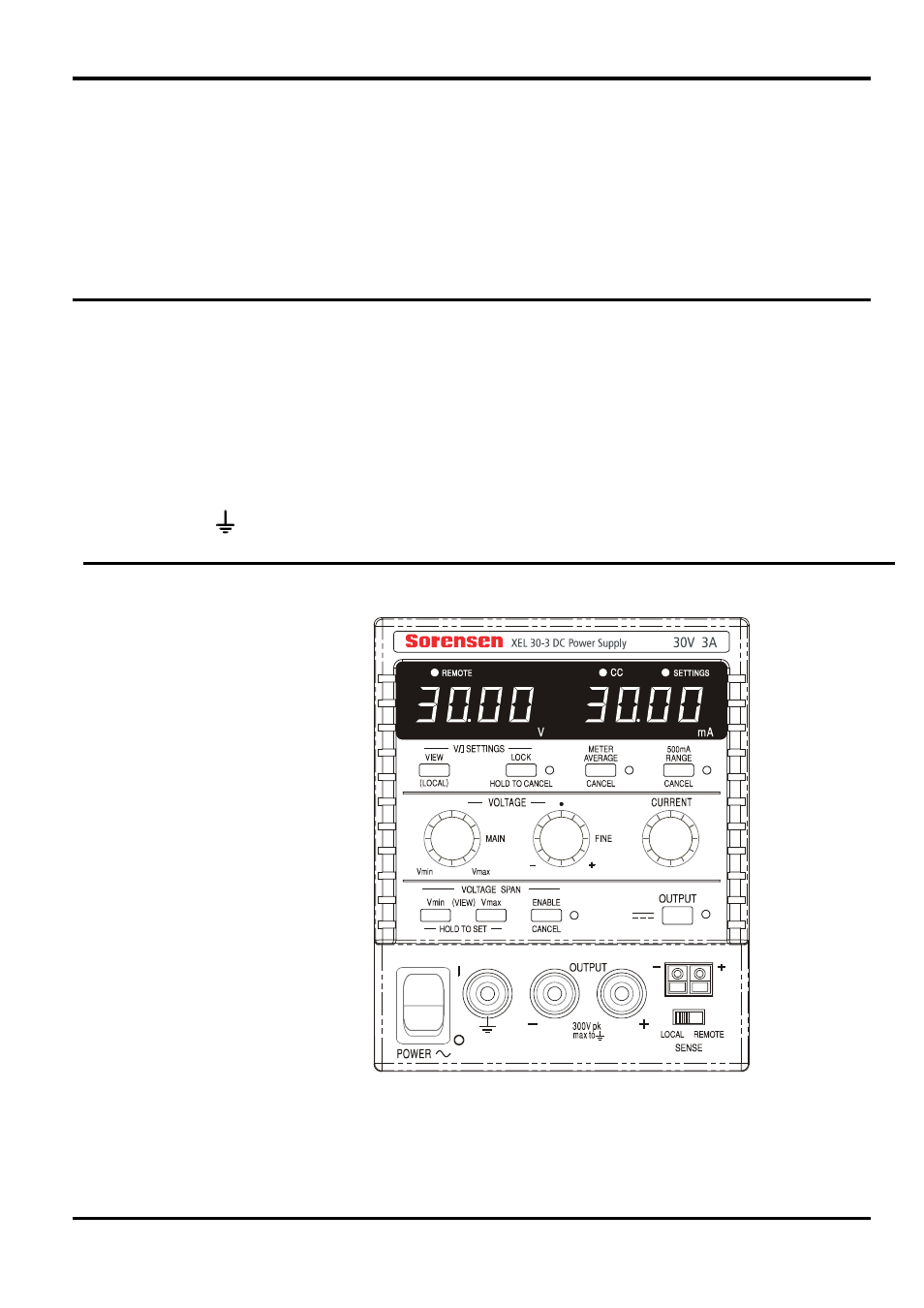

VISTA DEL PANEL FRONTAL
149
