Ferngesteuerter/Lokaler Betrieb
Nach dem Einschalten befindet sich das Gerät im Modus Lokalbetrieb, die REMOTE Anzeige
leuchtet nicht. In diesem Zustand sind alle Einstellungen auf der Gerätevorderseite möglich. Wird
das Gerät per Schnittstelle angesteuert und ein Befehl empfangen, schaltet das Gerät auf
Fernbedienung und REMOTE wird aktiviert. In diesem Modus ist eine Bedienung nur über die
Fernsteuerbefehle möglich. Die Einstellungen für V/I, Mittelungsfunktion, Stromstärkebereich und
Ausgangsstatus bleiben unverändert, nur LOCK und V-Span werden deaktiviert, falls sie
eingeschaltet waren. Die Werte Vmin und Vmax bleiben erhalten. Die Einstellungen für MODE
(nur XDL-P Modelle) und Sense bleiben in der ursprünglich gewählten Konfiguration. Das Gerät
kann durch Drücken der LOCAL Taste wieder auf lokal umgeschaltet werden. Der Zustand hält so
lange an, bis das Gerät wieder adressiert wird oder über die Schnittstelle ein weiteres Zeichen
empfängt. Dann ist es wieder im Remote-Status. Wird der Lokal-Modus auf diese Weise oder
über den Befehl LOCAL wiederhergestellt, so bleiben die zuletzt per Fernsteuerung empfangen
Werte für V/I erhalten. Die Funktion „Lock Settings“ ist aktiviert und die Ausgänge verbleiben in
ihrem jeweiligen Status.
RS232-Schnittstelle
Schnittstellenanschluss RS232
Der 9-polige Steckverbinder (Typ D) für die serielle Schnittstelle befindet sich auf der
Geräterückwand. Die Pinbelegung ist wie folgt:
Pin Name Beschreibung
1 RI Passive Bestimmung (+V durch 10 k Ω)
2 TXD Übertragungsdaten vom Gerät
3 RXD Empfangsdaten zum Gerät
4 CTS
5 GND Signalerde
6
RTS Passive Bestimmung (+V durch 10 k Ω)
7 DSR Keine interne Verbindung
8 DTR
9 CD Keine interne Verbindung
RS232-Anschlüsse
Die RS232-Schnittstelle sollte mithilfe eines vollverdrahteten Kabels (männlich-weiblich 1:1) ohne
überkreuzende Verbindungen an einen standardmäßigen PC-Port angeschlossen werden.

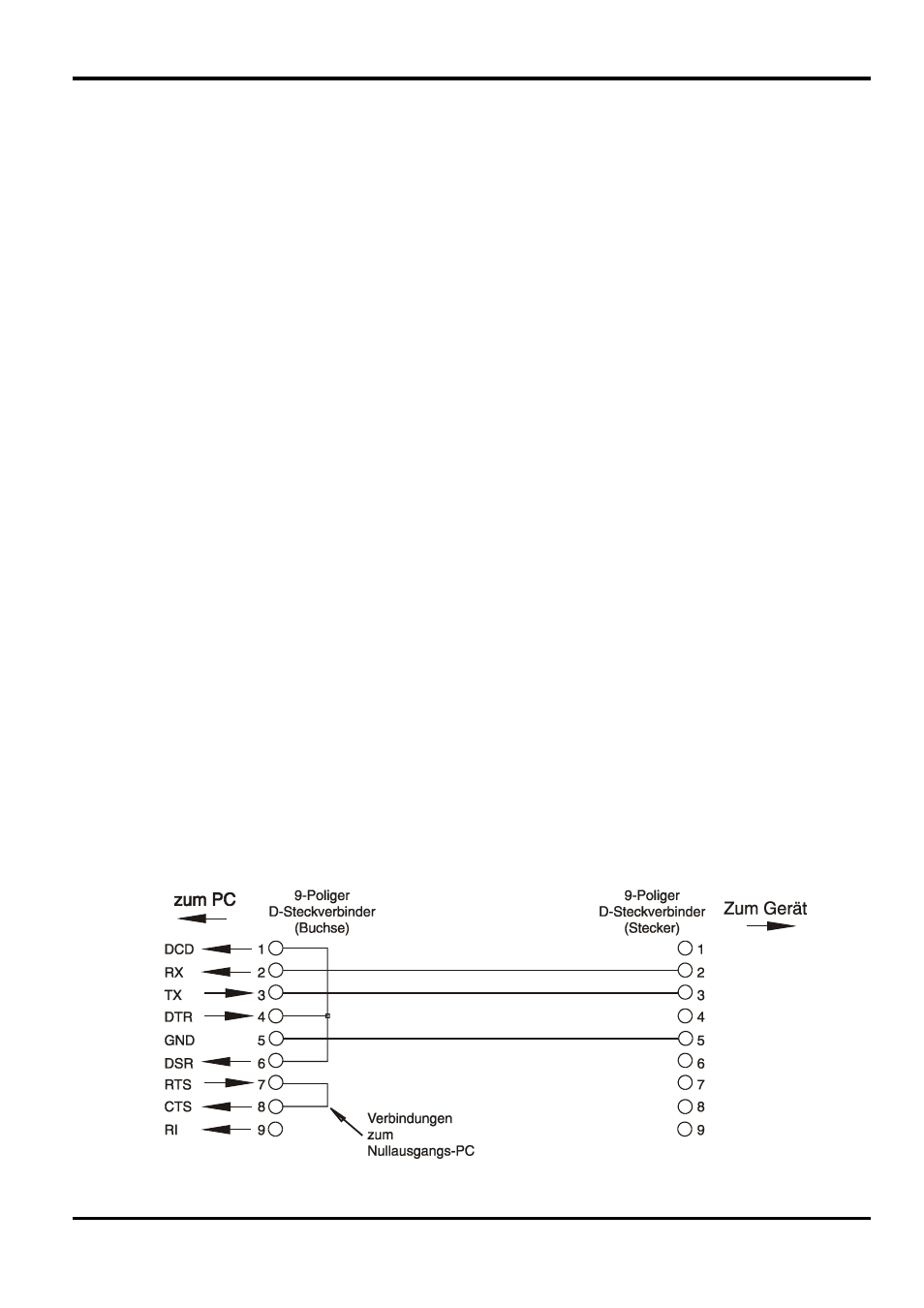

Alternativ werden nur die Pins 2, 3 und 5 an den PC angeschlossen, doch müssen Verbindungen
im PC-Anschluss zwischen den Pins 1, 4 und 6 sowie 7 und 8 hergestellt werden (siehe
Diagramm).
