Page 122

120
PERC 3/DC or PERC 3/DCL Hardware Installation
w
w
w
.d
e
ll
.co
m
|
s
u
p
p
o
rt
.d
e
ll.c
o
m

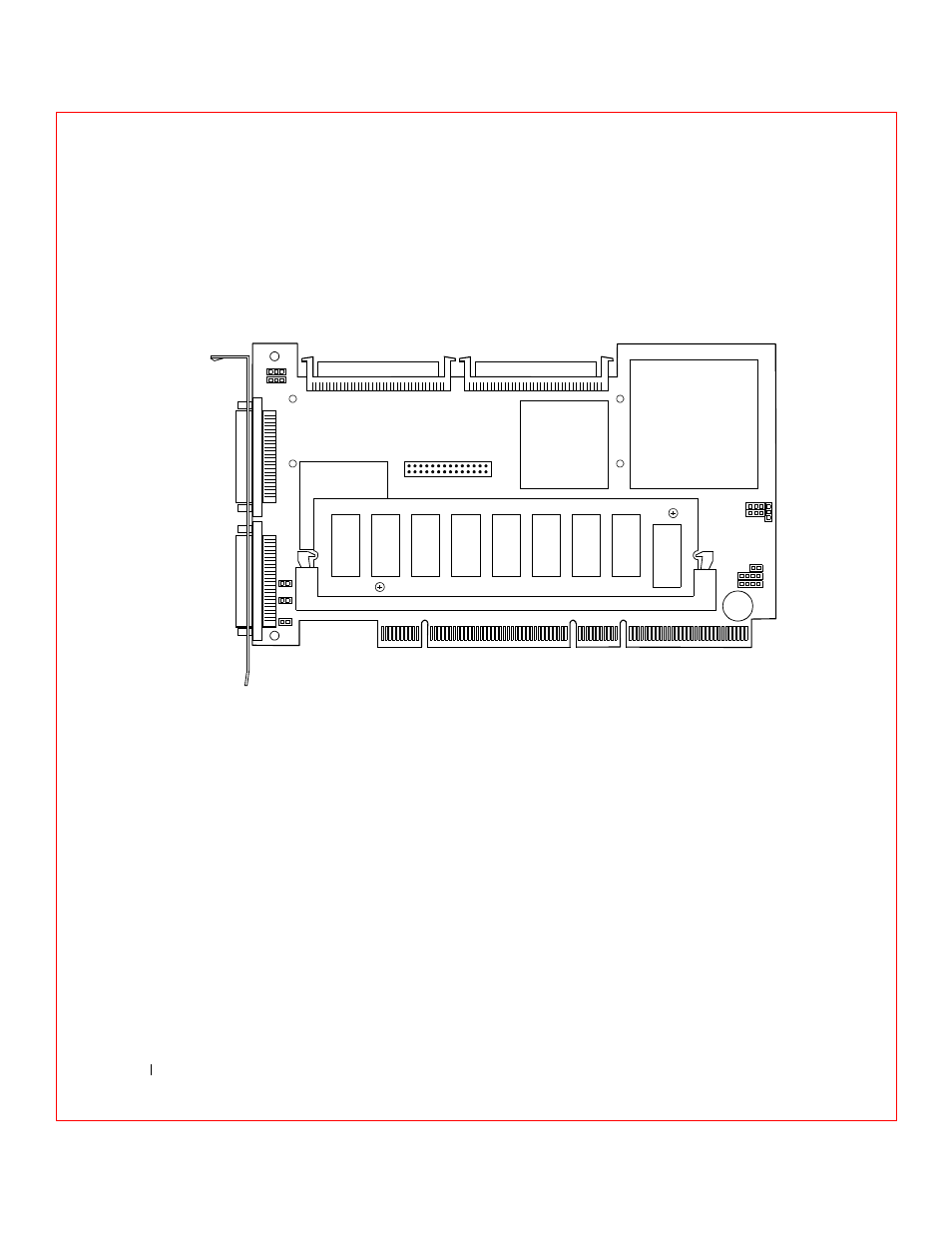

PERC 3/DCL Card Layout
F i g u r e 9 - 2 . P E R C 3 / D C L C a r d L a y o u t
Installation Steps
The steps for installing the RAID controller are shown below. See the
following pages for more information about each step.
1
Unpack the PERC 3/DC or PERC 3/DCL.
2
Power off the host system.
3
Set jumpers.
4
Set SCSI termination.
5
Install the PERC 3/DC or PERC 3/DCL controller.
6
Select and set target IDs for SCSI devices.
J7 Channel 0
External
Ultra-High
68-pin SCSI
Connector
J2
J3
J4 Channel 0 Internal
High-Density 68-pin
SCSI Connector
J5 Channel 1 Internal
High-Density 68-pin
SCSI Connector
J16
J18
J19
J17
J13
J14
Density
J15 Channel 1
External
Ultra-High
68-pin SCSI
Connector
Density
J16 Channel 0 Terminator Power Enable
J18 Channel 1 Power Enable
J19
J8 Serial EPROM
J9 Onboard BIOS Enable
J10 NVRAM Clear
J11 Serial Port Connector
J13 Dirty Cache
J14 SCSI Activity
J17 I2C
J11
J9
J10
J8
