Dirección de señal
Cable de audio
Cable del vídeo
15
ESPAÑOL
ESPAÑOL
Conectar otras fuentes

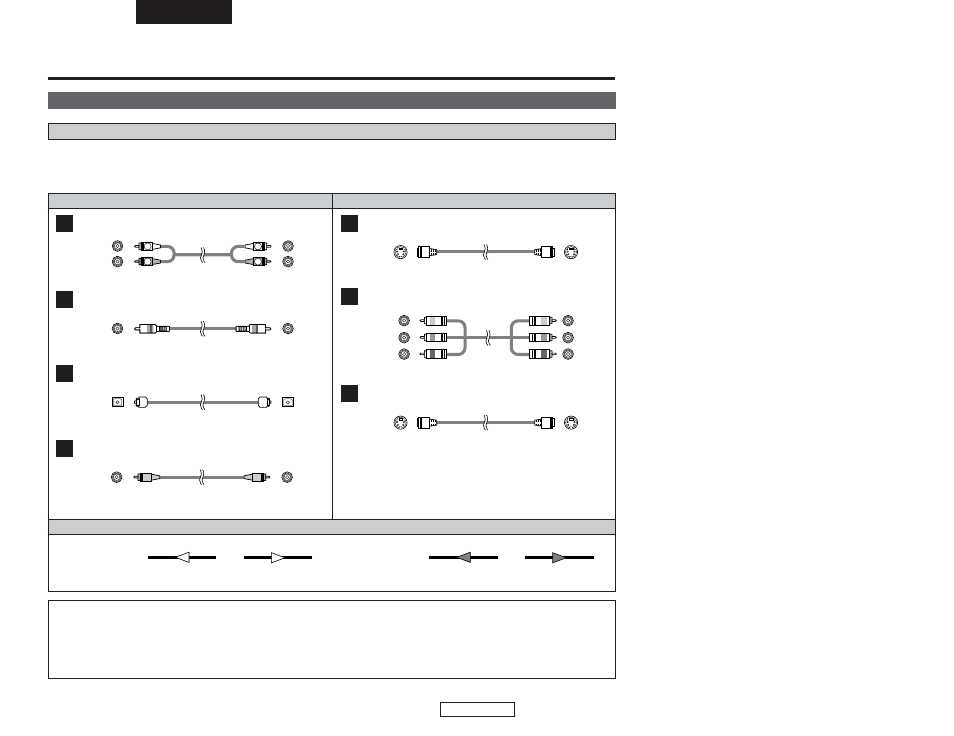

Indicaciones del cable
Los diagramas de la red de circuitos de las siguientes páginas implican el empleo de los siguientes cables de conexión opcionales (no
incluidos).
Conexión con otros equipos, desconecte el cable de alimentación de la toma CA antes de conectar otros equipos.
NOTA:
• No enchufe el cable de la fuente de alimentación hasta que se hayan hecho todas las conexiones.
• A la hora de realizar las conexiones, consulte también las instrucciones de funcionamiento de los otros componentes.
• Asegúrese de conectar correctamente los canales izquierdo y derecho (izquierdo con izquierdo, derecho con derecho).
• Advierta que si se entrelazan los cables de enchufe de patillas con los cables de la fuente de alimentación o se colocan cerca de
un transformador de corriente, se producirán zumbidos o ruidos.
Terminal analógico (estéreo)
A
R
L
R
L
(Naranja)
Cable de enchufe de clavija
Terminal digital (Coaxial)
B
Cable coaxial (cable de enchufe de clavija de 75
Ω
/ohms)
Terminal digital (Óptico)
C
Cable óptico (Cable de fibra óptica)
Terminal del vídeo
D
Cable del vídeo (cable de enchufe de clavija del vídeo de 75
Ω
/ohms)
Terminal de S-Vídeo
E
Cable de S-Vídeo
(Amarillo)
Señal de audio
Señal de vídeo
(Blanco)
(Rojo)
Terminal de vídeo componente
F
Cable de vídeo componente
(Y)
(P
B
/C
B
)
(P
R
/C
R
)
(Verde)
(Azul)
(Rojo)
IN
OUT
OUT
IN
IN
OUT
OUT
IN
Conectar otras fuentes
Configuración avanzada de la opción
Terminal de HDMI
G
Cable de HDMI
