Chapter 4: Channel Configuration, Data, and Status

39

Check each input
channel’s
configuration and status

Output Channel Status Flags

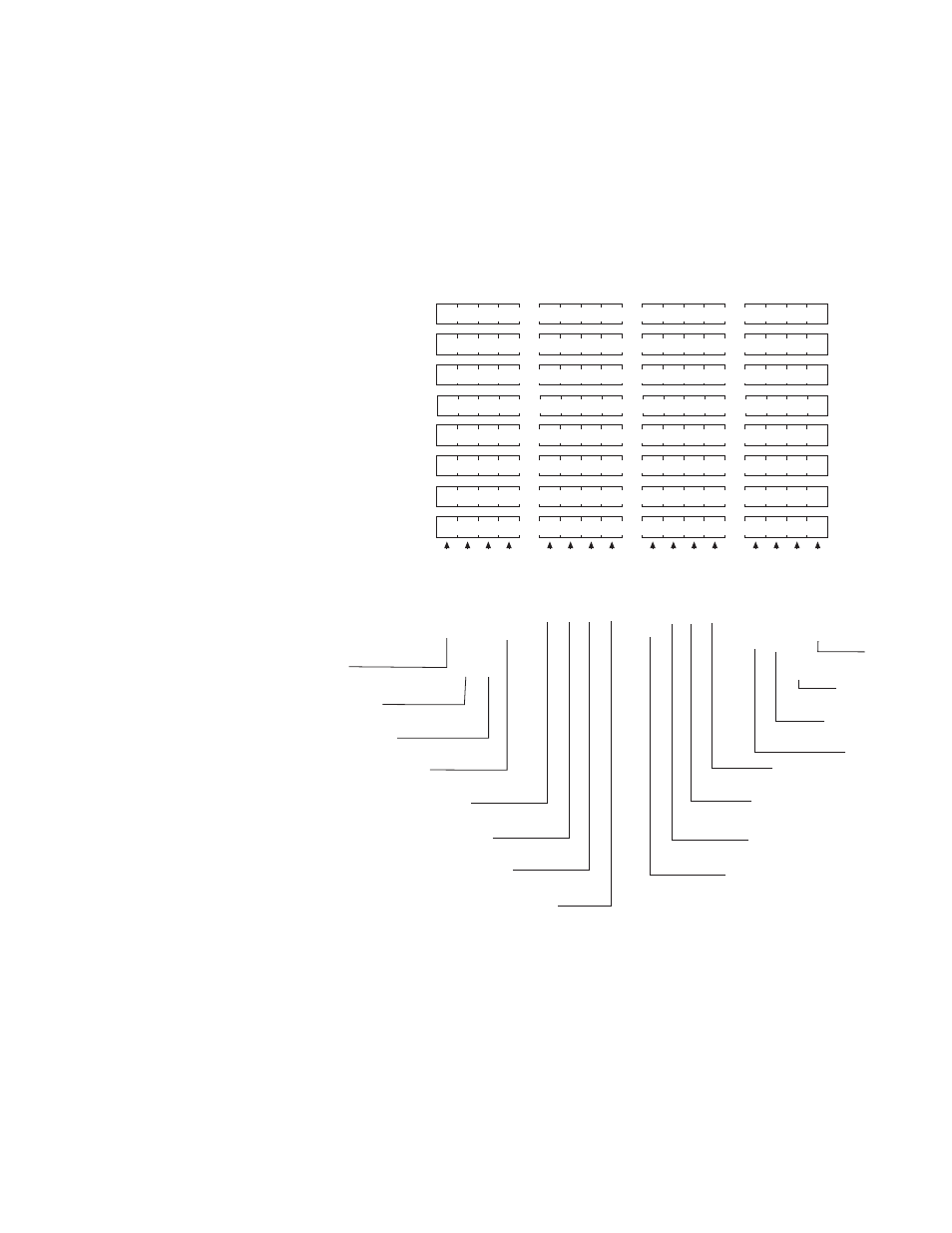

Figure 4.13 Counter Output - Channel Status Flags

Address

Channel 3 Status Word

I:e.15

Channel 5 Status Word

I:e.23

Channel 1 Status Word

I:e.7

Channel 0 Status Word

I:e.3

Channel 2 Status Word

I:e.11

Channel 4 Status Word

I:e.19

Channel 6 Status Word

I:e.27

Channel 7 Status Word

I:e.31

0 = OK
1 = Error

Count Preset

Count Limit

Count Max

Count Size

Direction Invert

Count Direction

Counter Input State

Counter Enable

System Error

Configuration Error

Rate Limit / R Factor

K or M Factor

Rate Zero

Rate Limit

Rate Max

Count Zero

0 = Reset
1 = Set

0 = Zero
1 = Set

0 = Reset
1 = Set

0 = Reset
1 = Set

0 = Zero
1 = Set

0= OK
1= Error

0 = Reset
1 = Set

0 = Reset
1 = Set

0 = Reset
1 = Set

0 = Reset
1 = Set

0 = Standard
1 = Extended

0 = Normal
1 = Invert

0 = Up
1 = Down

0 = Low
1 = High

0 = Start
1 = Stop

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
