Configuración DSP
Configuración por defecto o básica
Los amplificadores IPD Series vienen de fábrica con unos ajustes DSP
por defecto que permiten su uso inmediato en muchas aplicaciones
comunes sin que haga falta realizar ninguna otra configuración. Este
modo por defecto resulta perfecto para su uso con programa stereo
en altavoces de rango completo. El ruteo de la señal principal y los
ajustes de parámetros son los siguientes:
Mezclador de entradas:
Analog 1 y AES1 son rutadas a Ch. 1
Analog 2 y AES 2 son rutadas a Ch. 2
AES3 to analog failover en OFF Anulación de salida: anulado
Modo: Stereo EQ de salida: plano
Niveles de entrada: 0 dB Retardo: Off
EQ de entrada: plano Crossover: Off
Niveles de salida: 0 dB
Fig 2
Analog 1
Analog 2
AES 1
AES 2
Entrada 1
Niveles
Entrada 1
EQ
Entrada 1
Retardo
Salida 1
Niveles
Salida 1
EQ
Amplificador
IDEEA
Salida 1
Retardo
Limitador de saturación
Limitador de saturación
Limitador de sensibilidad de raíl
SCVPL X-Over
Entrada 2
Niveles
Entrada 2
EQ
Entrada 2
Retardo
Salida 2
Niveles
Salida 2
EQ
Amplificador
IDEEA
PSU
Salida 2
Retardo
SCVPL X-Over
Mezclador
de entrada
Fig 3
Presets
Load
Store
Meters
Mixer
I/O Meters
Input 1 & 2
Gain
Delay Link
Imput
Mixer
Device Config
Mode
Lock
LCD
Brightness
Device
Name
Device Info
Serial
Number
Temperature
Reading
Mac
Address
IP Address
H/W Version
Software
Version
Output 1 & 2
Gain Delay
Link
Limiter
Threshold
X-Over
LPF
HPF
Phase
Norm/
Invert
Enable
Type
Freq
Gain
Q / BW
PEQ 1-10
Enable
Type
Freq
Gain
Q / BW
PEQ 1-10

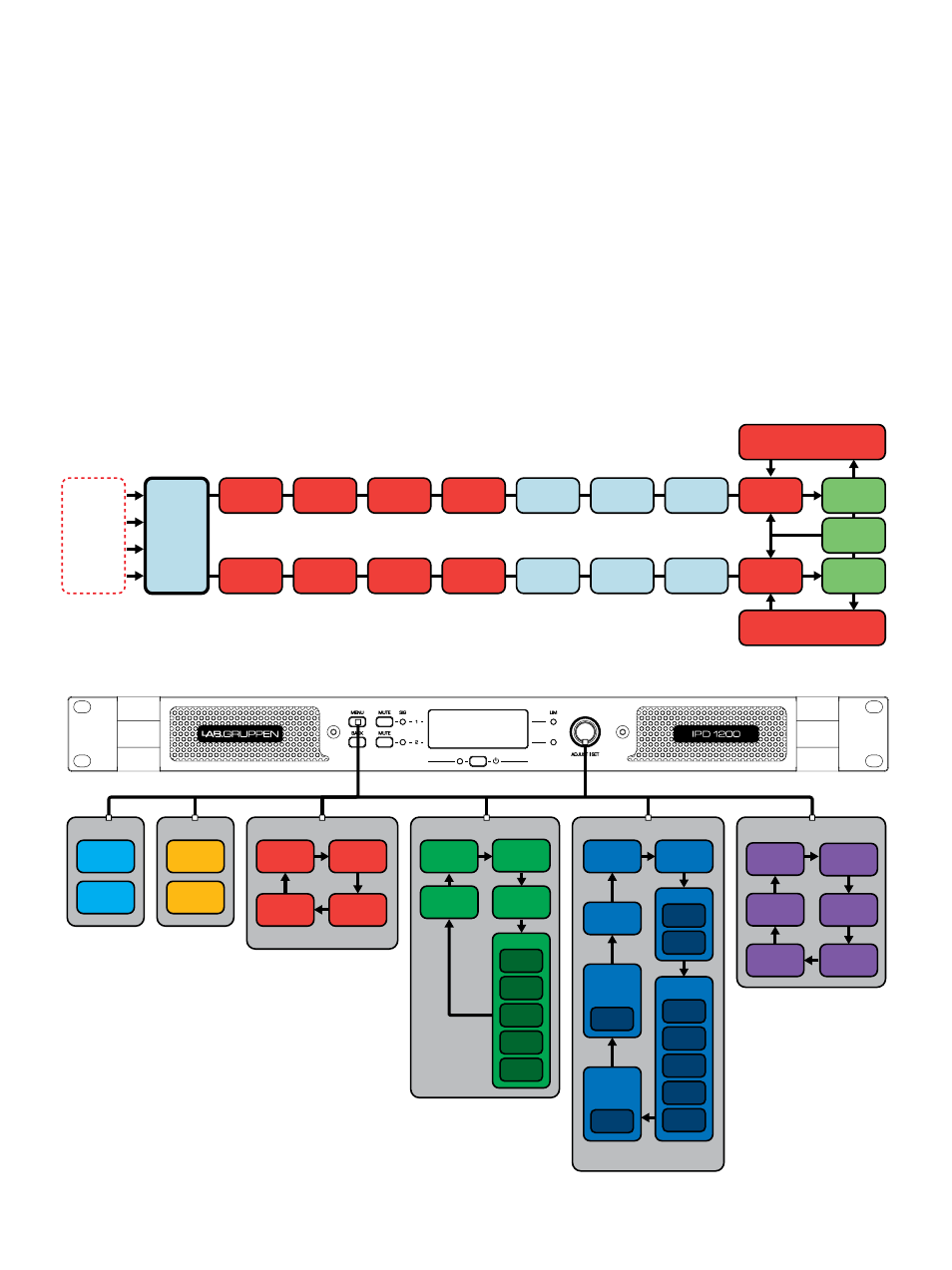

Diagrama de bloques de flujo de señal
El diagrama de bloques de abajo le muestra el flujo de señal de las
entradas a las salidas.
*vea fig 2
Configuración del panel frontal
La mezcla y el ruteo de entrada, así como el ajuste de todos los
parámetros DSP pueden ser configurados usando los botones Menu
y Back y el mando giratorio Adjust/Set. El árbol de menú siguiente le
sirve para identificar los puntos de los bloques del flujo de señal de la
figura 2.
*vea fig 3
