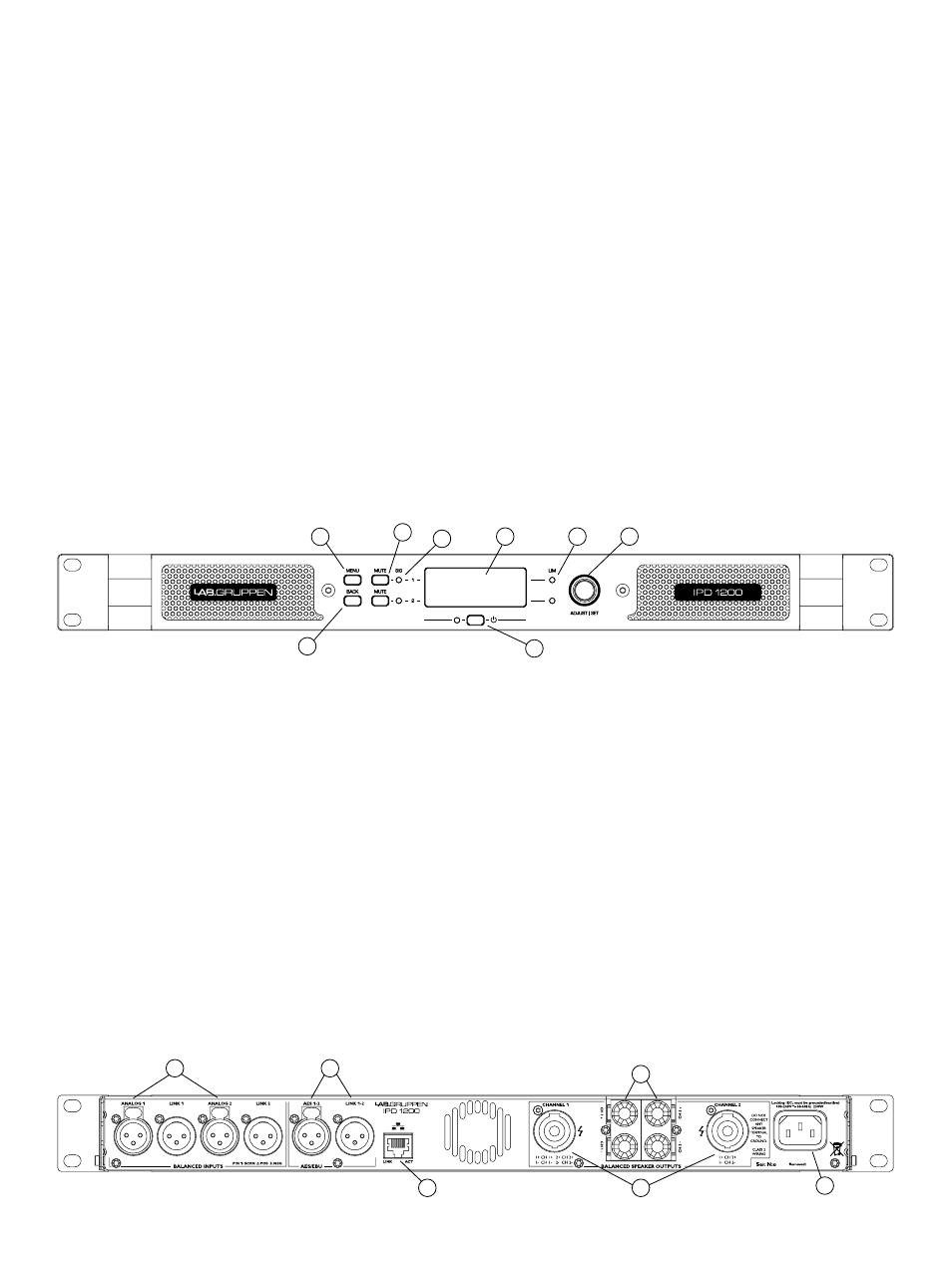

フロントパネル
フロントパネルは、次のインジケーターとコントロールで構成されます。
1. MENU
（メニュー）－ メニュー・モードを選択します。プリセット名
の確認を行います。
2. BACK
（戻る）－ メニュー・モード時に、上位メニューに戻ります。
3. MUTE
（ミュート）－ 該当チャンネルをミュートします。
4. SIG
（シグナル）－ 信号を検知すると、緑に点灯します。インプット・
ミキサーの入力段でクリップが生じると、赤く点灯します。
5. POWER
（パワー）－ スタンバイ時には赤く点灯します。
6. LIM
（リミット）－ 信号のリミッティング時に点灯します。リミッティ
ングの稼働条件は次の通りです：
• ボルテージ・リミットの設定値に達した。
• レール電圧がスレッショルド設定値を下回った（両方の LED が高速に
1.5 秒間点滅します）。
• 出力が最大電流値に達した。
• 電源がレール電圧を維持できない。
7. ADJUST/SET
（調節／設定）エンコーダー － セットアップ・モード時
におけるエンコーダー回転の操作は、メニュー項目の移動または選択パラ
メーターの値変更を行います。エンコーダーを押す操作は、パラメーター
の選択またはメニューの下位レイヤーへの移動を行います。
オペレーション・モード時のエンコーダー回転の操作は、アウトプット・
ゲインの調節を行います（アウトプットはギャングされます）。
8.
バックリット・ディスプレイ － オペレーション・モード時には、次の
設定とステータスが表示されます。
• レベル表示（横 VU メーター、チャンネル独立）
• デバイス名ならびにプリセット名
セットアップ・モード時には、選択メニューとパラメーターが表示されま
す。DSP セットアップの手順については、オペレーション・マニュアル
をご参照ください。
1
2
3
4
5
6
7
8
リアパネル
リアパネルは、次のコネクターで構成されます。
1. BALANCED INPUTS/ANALOG
／ LINK（アナログ・バランス・イン
プット／リンク・アウトプット）－ 各チャンネルのアナログ・インプット用
XLR-F コネクター、ならびにリンク・アウトプット用 XLR-M コネクターです。
2. AES/EBU
／ LINK（AES3 インプット／リンク・アウトプット）－ 各チャ
ンネルの AES3 デジタル・インプット用 XLR-F コネクター、ならびにリ
ンク・アウトプット用 XLR-M コネクターです。
3.
ネットワーク（イーサネット）コネクター － イーサネット・ネットワー
ク接続用の RJ45 コネクターです。Win/Mac 機または iPad を、有線イーサネッ
ト接続または外部 WiFi ルーター経由の無線イーサネット接続をすることで、
外部コントロールと監視が行えます。有効なネットワーク接続が確立されると
コネクター下の LINK LED が、ネットワーク通信時には ACT LED が点灯します。
4.
スピコン・アウトプット・コネクター － 左側 CHANNEL 1 コネクター
は 4 ポールで、チャンネル 1 のみまたはチャンネル 1 と 2 を接続できます。
右側 CHANNEL 2 コネクターはチャンネル 2 のみの信号を出力します。
5.
バインディングポスト・コネクター － チャンネル 1 とチャンネル 2 用
のアウトプット・コネクターです。
6.
電源コネクター － ロック機構付 IEC コネクターです。100 V ～ 240 V
／ 50-60 Hz の電源に対応します。機器を使用する地域に適した IEC ケー
ブルをご使用ください。
1
2
3
4
5
6
