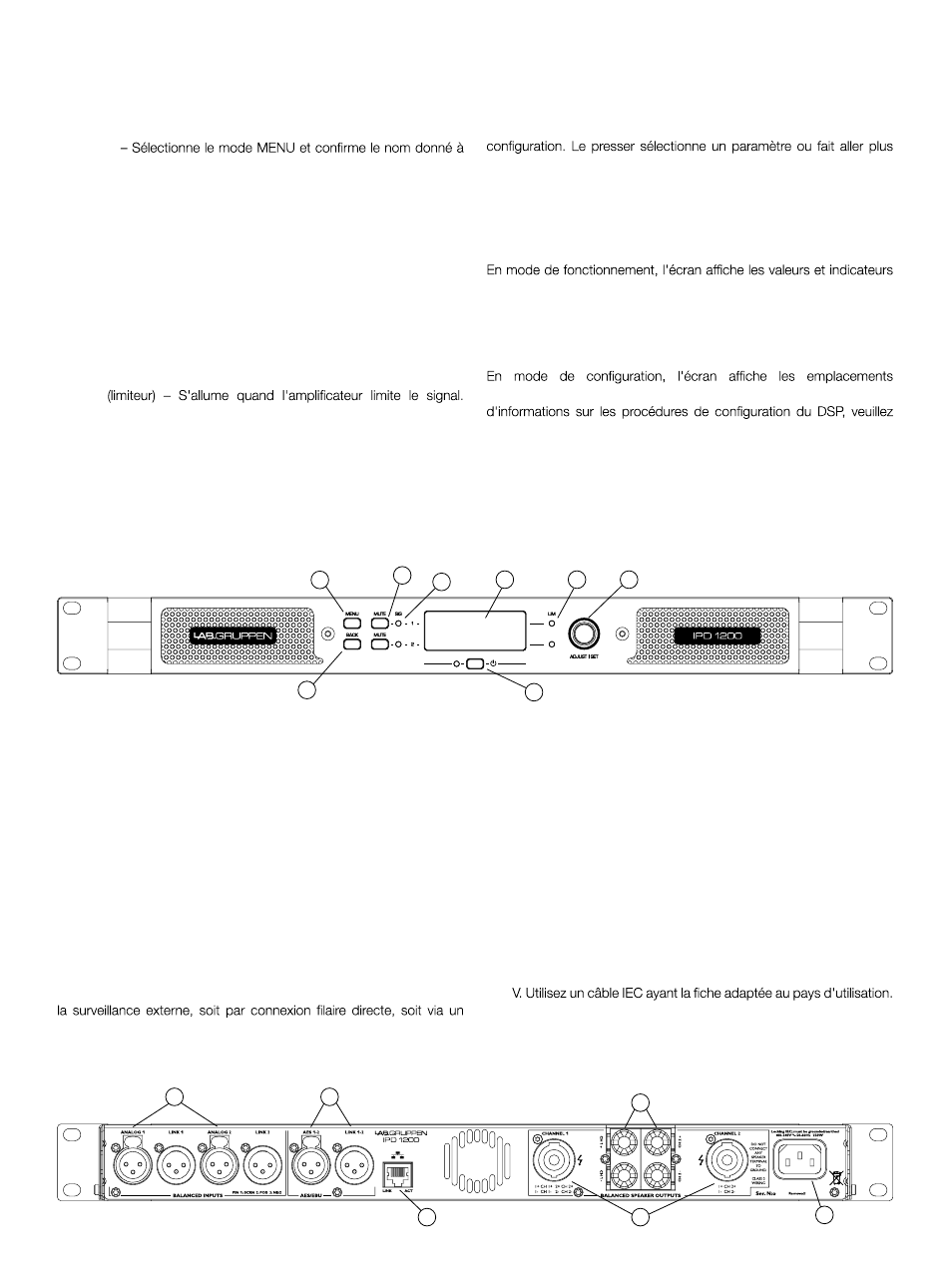

Face avant
Les voyants et commandes suivants sont disponibles en face avant :
1 MENU
un preset.
2 BACK – Ramène en arrière dans les couches de menu du mode
MENU.
3 MUTE – Coupe le son du canal correspondant comme indiqué.
4 SIG – S'allume en vert quand un signal est présent. S'allume en
rouge quand le signal écrête (mélangeur pré-entrée).
5 INTERRUPTEUR D'ALIMENTATION – Signale la mise en veille
(STANDBY) par allumage en rouge.
6 LIM
Le limiteur entre en service sur le canal quand :
• Celui-ci atteint la limite de tension sélectionnée.
• La tension de rail chute sous le seuil sélectionné (les deux DEL
clignotent rapidement durant 1,5 seconde).
• Le courant de sortie maximal est atteint.
• La tension secteur ne peut pas maintenir la tension maximale du
rail.
1
2
3
4
5
6 7 8
Face avant
7 ADJUST/SET (encodeur rotatif) – Sa rotation fait parcourir le menu
et permet de régler le paramètre actuellement sélectionné en mode de
loin dans le menu.
En mode de fonctionnement, la rotation de l'encodeur ADJUST/SET
règle le gain de sortie (sorties couplées).
8 ÉCRAN RÉTRO-ÉCLAIRÉ
de statut suivants :
• Niveau – VU-mètres horizontaux pour chaque canal
• Nom d'appareil et nom de preset
et paramètres de menu actuellement sélectionnés. Pour plus
vous référer au mode d'emploi.
Face arrière
Les connecteurs suivants sont disponibles en face arrière :
1 Entrées (ANALOG) et renvois (LINK) analogiques – Connecteurs
d'entrée XLR-F prévus pour chaque canal avec connecteurs de sortie
de renvoi XLR-M.
2 Entrée et renvoi (LINK) AES3 – Les entrées numériques AES3 se
font sur connecteur XLR-F avec une sortie de renvoi sur connecteur
XLR-M.
3 Réseau (Ethernet) – Une prise RJ45 est prévue pour le
raccordement à un réseau Ethernet en vue de la commande et de
routeur WiFi externe à destination d'un iPad ou d'une tablette. Les
DEL sous le connecteur signalent la bonne connexion au réseau (LINK)
et l'activité réseau (ACT).
1 2
3 4
5
6
4 Connecteurs de sortie speakON – Les sorties des deux canaux
sont disponibles sur le connecteur quatre points de gauche ; il est
possible de connecter seulement le canal 1 ou à la fois les canaux 1 et
2. Seul le canal 2 est disponible sur le connecteur de droite.
5 Borniers de connexion – Connecteurs pour le canal 1 et le canal 2.
6 Entrée d'alimentation secteur – Une embase IEC verrouillable
accepte l'entrée de l'alimentation secteur, 50 Hz ou 60 Hz, 100 V –
240
