46 5
Conexiones de entrada
Entradas analógicas
Las entradas analógicas están disponibles en dos conectores
XLR-F standard con enganche. Las entradas están balanceadas
electrónicamente. Su impedancia son 20 kohmios y pueden aceptar un
nivel máximo de entrada de +26 dBu.
Su polaridad es la siguiente:
Punta 1 = malla, Punta 2 = positivo (+), Punta 3 = negativo (-).
Enlace analógico
Dos conectores XLR-M con enganche están al lado de los conectores
analógicos de entrada y están conectado en paralelo a los mismos
para ofrecerle una señal analógica sin procesar o loop-through que
puede pasar a unidades IPD Series adicionales u otros equipos.
Entradas AES3
Un conector XLR-F con enganche acepta una señal audio digital AES3
con una impedancia de entrada de 110 ohmios. (Asegúrese de usar
cables audio digitales de 110 ohmios; los cables de micrófono XLR
standard raramente pueden ser usados para una transmisión de audio
AES3 es un formato digital stereo y por tanto ambas entradas son
enviadas a través de un único conector. La selección de las entradas
analógicas o digitales se realiza a través de la pantalla del panel frontal
o del software IntelliDrive Controller.
Enlace AES3
Hay un conector XLR-M con enganche al lado del conector de entrada
AES3. Esto es un enlace activo que envía una señal AES3 loop-thru
sin procesar para dar señal a unidades IPD adicionales. El diseño no
requiere ninguna carga de terminación cuando esta unidad es la última
de la cadena.

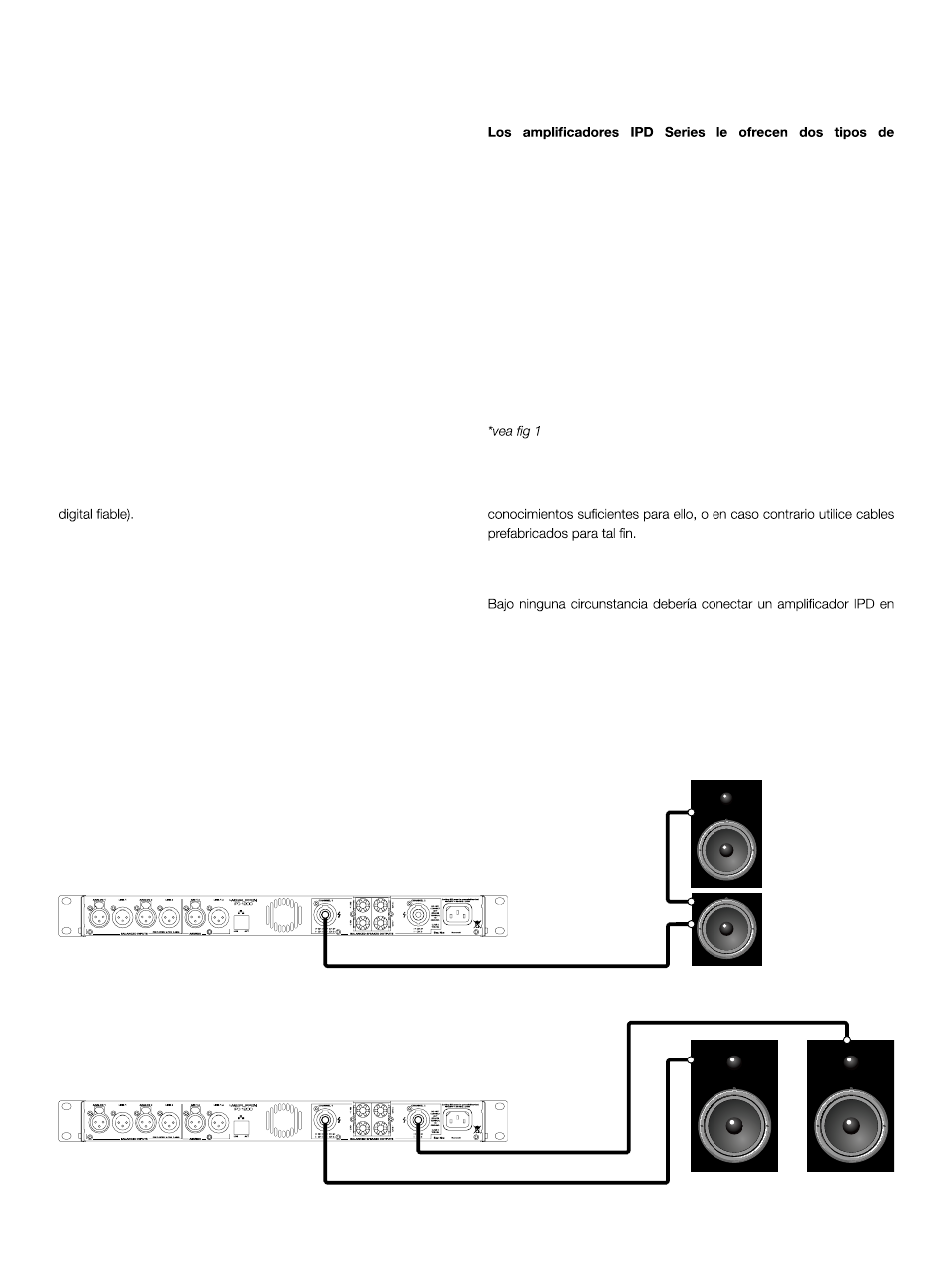

Fig 1
Envío canal 1 en formato
through a recinto superior.
Canal 2
Canales 1 y 2
Canal 1
Conexiones de salida
conexiones de salida de potencia: Neutrik speakON y de tipo
borne. Los dos tipos están conectados en paralelo. Puede
conectar altavoces a ambos tipos de salidas a la vez, pero
por lo general no le recomendamos que lo haga, dado que la
impedancia total puede ser demasiado baja.
Conectores de tipo borne
Dispone de salidas de potencia para altavoces en dos conectores de
tipo borne totalmente cerrados. Tenga en cuenta las indicaciones de
polaridad de la señal.
Conectores speakON
Dispone de salidas para el canal 1 y el 2 en un conector speakON
de cuatro polos en la parte izquierda. El speakON de dos polos de
la parte derecha solo le permite la conexión a la salida 2. Vea en el
diagrama siguiente la información de conexión y polaridad de salida.
¡NOTA! A la hora de crear cables para los terminales de altavoces, la
instalación debe ser realizada por una persona que disponga de los
Modo de puente
Los IPD Series emplean una topología de salida de clase D en puente;
puente, ya que esto provocaría un rendimiento operativo no deseado.
