Erläuterung der
grafischen Symbole
Das Blitzsymbol weist den Anwender auf eine
nicht isolierte Spannungsquelle im Gehäuse
des Gerätes hin, die stark genug sein kann,
um bei Anwendern einen Stromschlag auszu-
lösen.
Ein Ausrufezeichen in einem Dreieck weist den
Anwender auf wichtige Anweisungen zum Be-
trieb und Instandhaltung des Produkts in den
begleitenden Unterlagen hin.
Um einen Stromschlag zu vermeiden, dürfen Sie die obere und unte-
re Abdeckung des Gerätes nicht entfernen. Es befinden sich keine
vom Anwender zu wartenden Teile in diesem Gerät. Wartungsarbei-
ten müssen von hierfür qualifizierten Servicemitarbeitern durchge-
führt werden.
Um das Gerät vollständig vom Stromnetz zu trennen, müssen Sie
den Netzstecker des Gerätes aus der Steckdose ziehen. Der Netz-
stecker des Gerätes sollte jederzeit zugänglich sein.
Warnung
Um die Gefahr eines Feuers oder eines elektrischen Schlages zu ver-
ringern, darf dieses Gerät nicht Regen oder starker Feuchtigkeit aus-
gesetzt werden.
Setzen Sie dieses System/Gerät nicht tropfendem Wasser oder
Spritzwasser aus. Stellen Sie keine mit Flüssigkeiten gefüllten Ge-
genstände – wie beispielsweise Vasen – auf diesem Gerät ab.
Dieses Gerät muss an eine Steckdose mit Schutzleiter angeschlos-
sen werden.
Der Netzstecker dieses Gerätes dient als Trennvorrichtung und muss
frei zugänglich bleiben.
Auspacken und visuelle Prüfung des Gerätes
Jeder Lab.gruppen-Verstärker wird sorgfältig getestet und geprüft,
bevor er das Werk verlässt und sollte beim Anwender in fehlerfreiem
Zustand eintreffen. Sollten Sie einen Schaden feststellen, so benach-
richtigen Sie bitte sofort den beauftragten Spediteur. Bewahren Sie in
diesem Fall die Produktverpackung zur Prüfung durch den Spediteur
sowie für den ggf. erforderlichen Versand auf.
Installation
IPD 1200: Die Tiefe beträgt 272 mm (10,7 Zoll ) von den Montage-
winkeln bis zur Rückwand. Das Gewicht beträgt circa 4,6 kg. Die
Verwendung rückseitiger Halterungen ist bei Festinstallationen nicht
erforderlich, sollte beim anspruchsvollen Tourbetrieb aber in Erwä-
gung gezogen werden.
IPD 2400: Die Tiefe beträgt 360 mm (14,2 Zoll ) von den Montagewin-
keln bis zur Rückwand. Das Gewicht beträgt circa 6,2 kg. Rücksei-
tige Halterungen sind im Lieferumfang enthalten. Ihre Verwendung
wird für alle Anwendungsarten empfohlen.

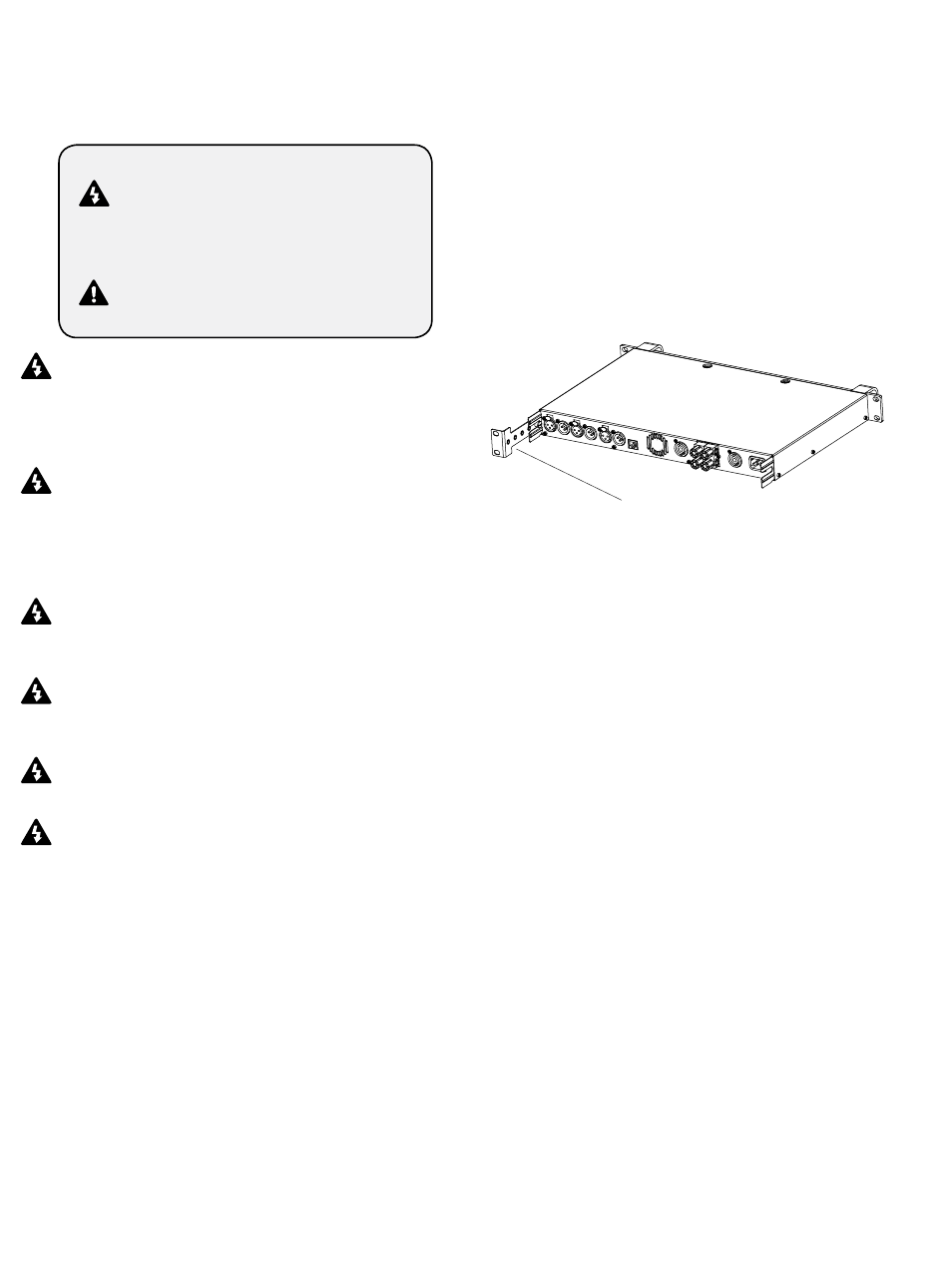

Rückseitige Montagewinkel
Kühlung
Bitte achten Sie darauf, dass vor und hinter jedem Verstärkern genü-
gend Raum bleibt, um einen ungestörten Luftstrom zu gewährleis-
ten. Weder an der Vorderseite noch an der Rückseite des Verstärkers
sollten Türen oder Abdeckungen montiert werden. Mehrere Verstär-
ker können ohne Abstandshalter übereinander montiert werden. Ab-
stände zwischen den Verstärkern können jedoch die Montage der
rückseitigen Verkabelung erleichtern.
Wenn Sie eine große Zahl von Verstärkern in klimatisierten Räumen
installieren, entnehmen Sie die relevanten Wärmeableitungswerte bit-
te dem Betriebshandbuch (Operation Manual).
Betriebsspannung
Alle Verstärker der IPD-Serie sind mit Universalnetzteilen ausgestat-
tet, die mit Spannungen von 100 bis 240 Volt bei 50 oder 60 Hz be-
trieben werden können. Die IEC-Buchse auf der Rückseite dient zum
Anschluss des mit dem Gerät gelieferten IEC-Kabels. Der Netzste-
cker dieses Kabels entspricht dem Stromnetz des Landes, in dem
der Verstärker verkauft wurde. Wenn der Verstärker an das Strom-
netz angeschlossen wird, schaltet der Verstärker in den Standby-Mo-
dus (der durch die rot leuchtende Standby-LED angezeigt wird). Um
den Verstärker anzuschalten, drücken Sie den Netzschalter an der
Vorderseite, oder verwenden Sie hierzu die IntelliDrive-Steuerungs-
software.
Erdung
Der Masseanschluss wird erdfrei über einen Widerstand am Gehäu-
se realisiert, daher erfolgt die Erdung automatisch. Sie dürfen aus Si-
cherheitsgründen niemals die Erdleitung des Netzkabels durchtren-
nen. Verbinden Sie Signalquellen über symmetrische Leitungen mit
dem Verstärker, um Brummen und Einstreuungen zu vermeiden.
