30
Connexions d'entrée
Entrées analogiques
Les entrées analogiques sont disponibles sur deux connecteurs XLR-F
standards à loquet. Les entrées sont symétrisées électroniquement.
L'impédance est de 20 kohms et les entrées peuvent accepter un
niveau d'entrée maximal de +26 dBu.
La polarité est la suivante :
Broche 1 = masse (blindage), broche 2 = plus (+), broche 3 = moins
(-).
Renvois analogiques (LINK)
Deux connecteurs XLR-M à loquet se trouvent à côté des connecteurs
d'entrée analogiques et sont branchés en parallèle aux connecteurs
d'entrée pour fournir un renvoi analogique sans traitement destiné à
des unités supplémentaires de la série IPD ou à d'autres équipements.
Entrées AES3
Un connecteur XLR-F à loquet accepte un signal audio numérique
AES3. L'impédance d'entrée est de 110 ohms (veillez à bien utiliser
des câbles audio numériques 110 ohms ; les câbles de microphone
standards à XLR conviennent rarement pour une transmission audio
L'AES3 est un format numérique stéréo et par conséquent les deux
entrées sont reçues via un seul connecteur. Le choix entre les entrées
analogiques et numériques se fait via l'écran de la face avant ou le
logiciel IntelliDrive Controller.
Renvoi AES3 (LINK)
Un connecteur XLR-M à loquet est monté à côté du connecteur d'entrée
AES3. C'est un renvoi actif qui assure le renvoi du signal AES3 sans
traitement pour servir de source à des unités IPD supplémentaires. Sa
conception ne nécessite pas de charge de terminaison quand l'unité
est la dernière à être connectée.

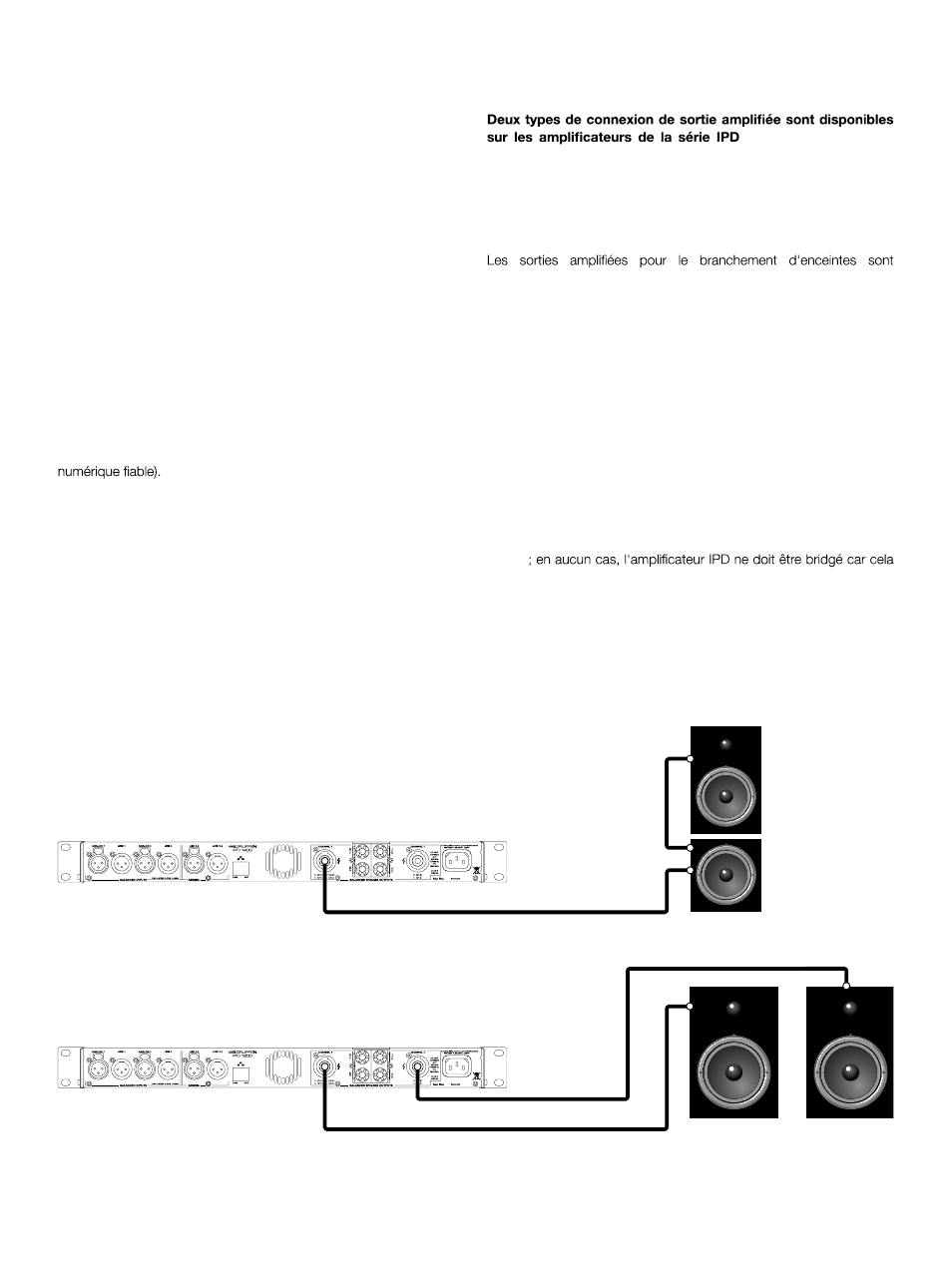

Fig. 1
Canal 1 envoyé
au satellite.
Canal 2
Canaux 1 et 2
Canal 1
Connexions de sortie
: SpeakON de Neutrik
et bornier. Les deux types sont connectés en parallèle. Des
enceintes peuvent être branchées aux deux en même temps,
mais cela n'est généralement pas recommandé car cela
pourrait trop abaisser l'impédance totale.
Borniers
disponibles sur deux borniers totalement enfermés. Respectez la
polarité du signal qui est indiquée.
Connecteurs speakON
Les sorties du canal 1 et du canal 2 sont disponibles sur le connecteur
speakON quatre points de gauche. Le connecteur speakON deux
points de droite ne sert qu'à la connexion de la sortie 2. Voir le schéma
pour la connexion de sortie et la polarité.
*voir Fig. 1
NOTE ! En cas d'utilisation de câbles nus à connecter aux borniers
pour enceinte, l'installation doit être faite par une personne experte,
sinon des câbles ou cordons prêts à l'emploi doivent être employés.
Mode ponté (bridgé)
La série IPD emploie une topologie de sortie de Classe D bridgée par
nature
entraînerait un fonctionnement indésirable.
