45 4

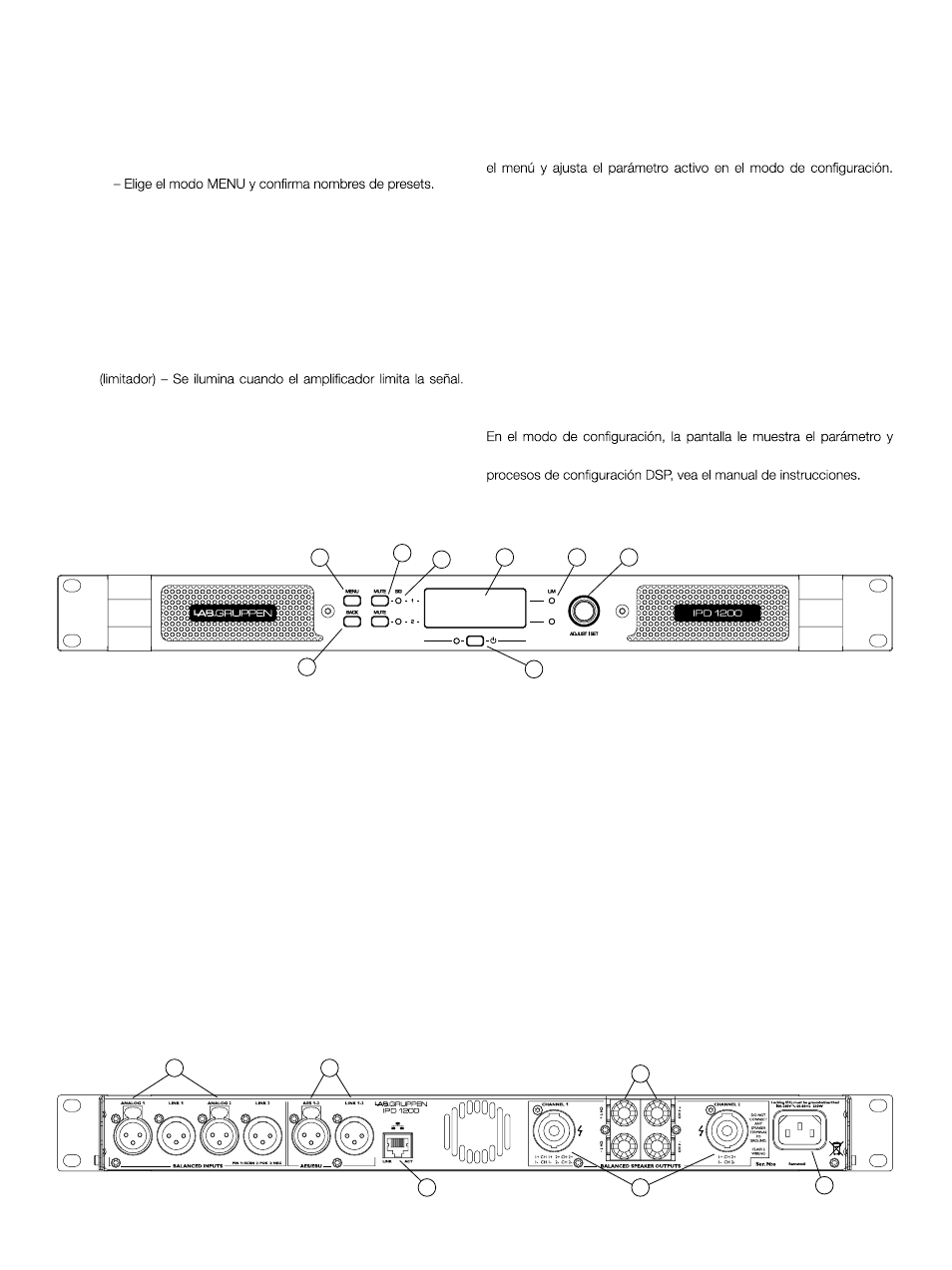

Panel frontal
En el panel frontal están los siguientes controles e indicadores:
1 MENU
2 BACK – Retrocede por los pasos de menú en el modo MENU.
3 MUTE – Anula la salida del canal correspondiente.
4 SIG – Se ilumina en verde si hay una señal presente, y en rojo si la
señal está saturando (antes del mezclador de entrada)
5 POWER – Indica que la unidad está en STANDBY (rojo)
6 LIM
Esta limitación se activa cuando el canal:
• Llega al límite de voltaje elegido
• El voltaje de raíl queda por debajo del umbral elegido (ambos
pilotos se iluminan rápidamente durante 1.5 seg)
• Se ha alcanzado la máxima salida activa
• El voltaje de alimentación no puede mantener todo el voltaje de raíl.
1
2
3
4
5
6 7 8
7 ADJUST/SET (mando giratorio) – el giro le permite ir pasando por
Pulse el mando para elegir un parámetro concreto o ir avanzando por
el menú.
En un modo operativo, el giro de este mando ADJUST/SET le permite
ajustar la ganancia de salida (bloques de salidas).
8 PANTALLA RETROILUMINADA
En un modo operativo, la pantalla le muestra los siguientes valores e
indicadores de estado:
• Nivel – Medidores VU horizontales para cada canal
• Nombre de dispositivo y de preset
posición de menú activos. Para más información acerca de los
Panel trasero
En el panel trasero encontrará los siguientes conectores:
1 ANALOG INPUTS y LINK - Conectores de entrada XLR-F para
cada canal, con conectores de salida de enlace XLR-M.
2 AES3 INPUT y LINK – Dispone de entradas digitales AES3 en un
conector XLR-F, con una salida de enlace en un conector XLR-M.
3 NETWORK (Ethernet) – Dispone de una toma RJ45 para la conexión
a una red Ethernet para el control y monitorización externos, tanto vía
conexión directa de cable o a través de un router WiFi externo a un
iPad o tableta. Los pilotos que están debajo del conector le indican
una conexión de red válida (LINK) y actividad en la red (ACT).
1 2
3 4
5
6
4 CONECTORES speakON OUTPUT – Ambos canales de salida
están disponibles en un conector de cuatro polos en el lado izquierdo;
puede conectar solo el canal 1 o los canales 1 y 2 a la vez. En el
conector de la derecha está disponible solo el canal 2.
5 CONECTORES DE TIPO BORNE – Conectores para el canal 1 y
el canal 2.
6 ENTRADA DE ALIMENTACIÓN – Un receptáculo IEC acepta la
entrada de corriente alterna, 50 ó 60 Hz, 100 V – 240 V. Use un cable
IEC con el conector adecuado para cada país.
