31
Configuration du DSP
DSP par défaut qui permettent leur utilisation immédiate dans de
le DSP. Le mode par défaut convient à l'emploi avec un programme
stéréo destiné à des enceintes large bande. Le routage du signal et les
réglages de paramètre sont les suivants :
Mélangeur d'entrées :
Les entrées Analog 1 et AES1 sont routées vers le canal 1
Les entrées Analog 2 et AES2 sont routées vers le canal 2
La bascule de secours d'AES3 vers analogique est désactivée
Coupure de sortie : coupée
Mode : stéréo Égaliseur de sortie : neutre
Niveaux d'entrée : 0 dB Délai : désactivé
Égaliseur d'entrée : neutre Crossover : désactivé
Niveaux de sortie : 0 dB
Fig. 2
Analog 1
Analog 2
AES 1
AES 2
Entrée 1
Niveaux
Entrée 1
Égaliseur
Entrée 1
Délai
Sortie 1
Niveaux Sortie 1
Égaliseur
Amplificateur
IDEEA
Sortie 1
Délai
Limiteur d’écrêtage
Limiteur d’écrêtage
Limiteur de tension de rail
SCVPL Crossover
Entrée 2
Niveaux
Entrée 2
Égaliseur
Entrée 2
Délai
Sortie 2
Niveaux Sortie 2
Égaliseur
Amplificateur
IDEEA
Alimentation
électrique
Sortie 2
Délai
SCVPL Crossover
Mélangeur
d’entrées
Fig. 3
Presets
Load
Store
Meters
Mixer
I/O Meters
Input 1 & 2
Gain
Delay Link
Imput
Mixer
Device Config
Mode
Lock
LCD
Brightness
Device
Name
Device Info
Serial
Number
Temperature
Reading
Mac
Address
IP Address
H/W Version
Software
Version
Output 1 & 2
Gain Delay
Link
Limiter
Threshold
X-Over
LPF
HPF
Phase
Norm/
Invert
Enable
Type
Freq
Gain
Q / BW
PEQ 1-10
Enable
Type
Freq
Gain
Q / BW
PEQ 1-10

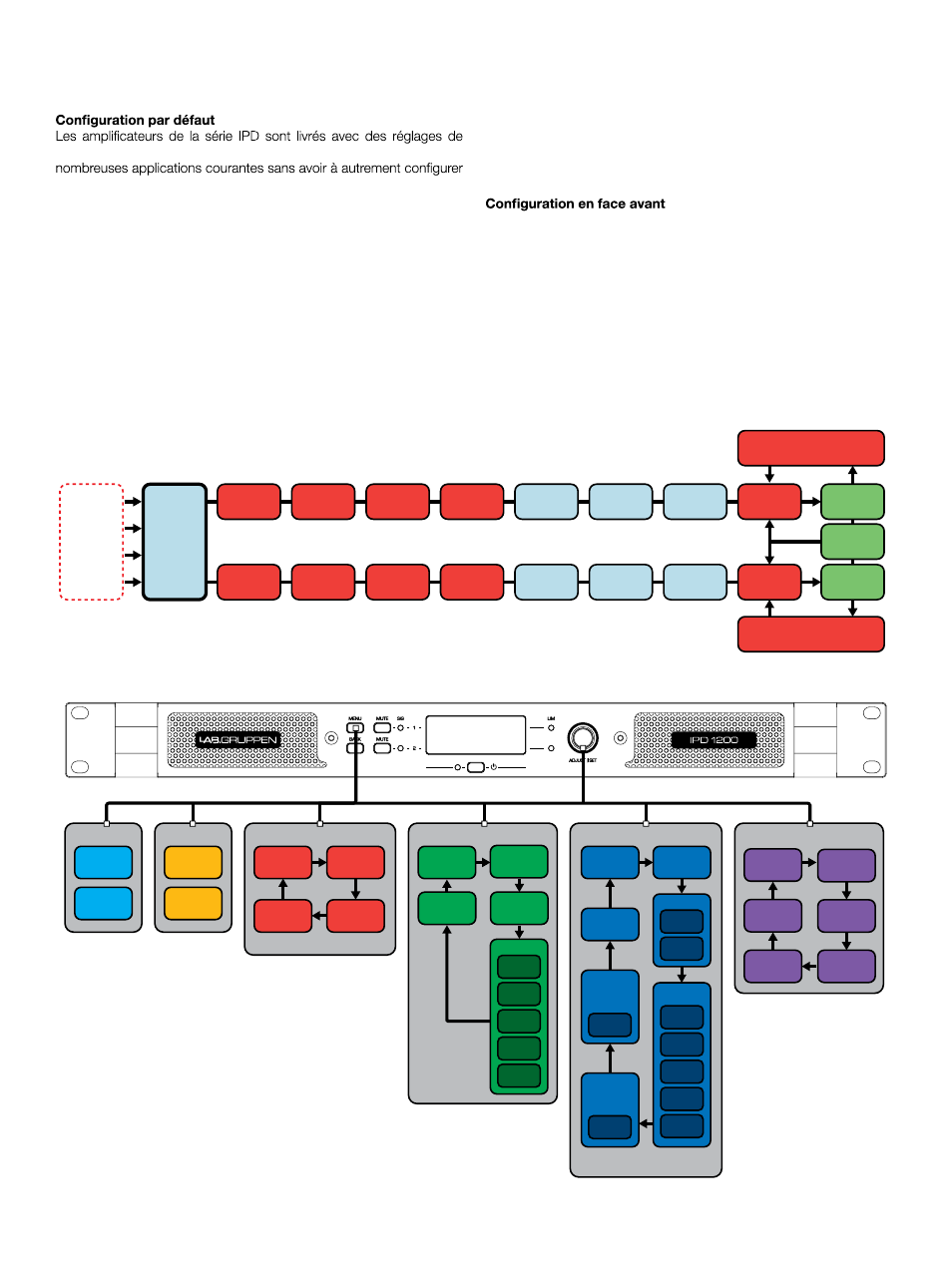

Schéma synoptique de passage du signal
Le schéma synoptique ci-dessus montre le passage du signal des
entrées aux sorties.
*voir Fig. 2
Le mixage et le routage des entrées, ainsi que le réglage de tous les
paramètres de DSP, peuvent se faire au moyen des touches MENU et
BACK et de l'encodeur rotatif ADJUST/SET. L'arborescence de menu
ci-dessous est associée aux points du bloc de passage du signal de
la Fig. 2.
*voir Fig. 3
