Carte du système: Vue de face avec l’écran LCD ouvert (Modèles A & C)
Remarquez que
la zone d’utilisa-
tion valide du
Touchpad et des
boutons est celle
indiquée à l’inté-
rieur des lignes
en pointillé
rouges.

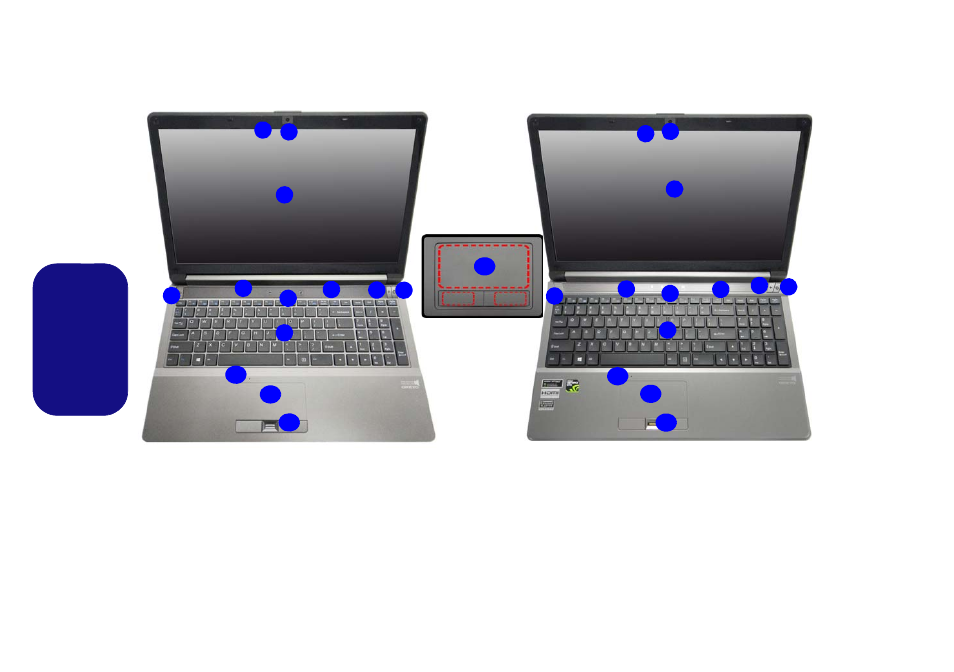

Figure 5 - Vue de face avec l’écran LCD ouvert (Modèles A & C)
1. Caméra PC
2.
*Indicateur LED de caméra PC
*Quand la caméra PC est en cours d'utilisation le
Indicateur LED sera illuminé en rouge.
3. Écran LCD
4. Bouton d'alimentation
5. Indicateurs LED
6. Bouton Mode Avion
7. Bouton de Control Center
8. Haut-parleurs
9. Clavier (Modèle A)
Clavier lumineux (Modèle C)
10. Microphone
11. Pavé tactile (Touchpad) et
boutons
12. Lecteur d'empreintes
digitales (optionnelle)
2 1
9
3
8
5
15,6” (39,62cm)
4
10
11
8
12
6 7
2 1
9
3
8
5
15,6” (39,62cm)
4
10
11
8
12
6 7
11
Modèle A Modèle C
