1 Allgemeiner Teil
Das Werkzeug entspricht den Anforderungen gemäß EN 847-1. Vor Inbetriebnahme des
Werkzeuges ist die Betriebsanleitung zu beachten!

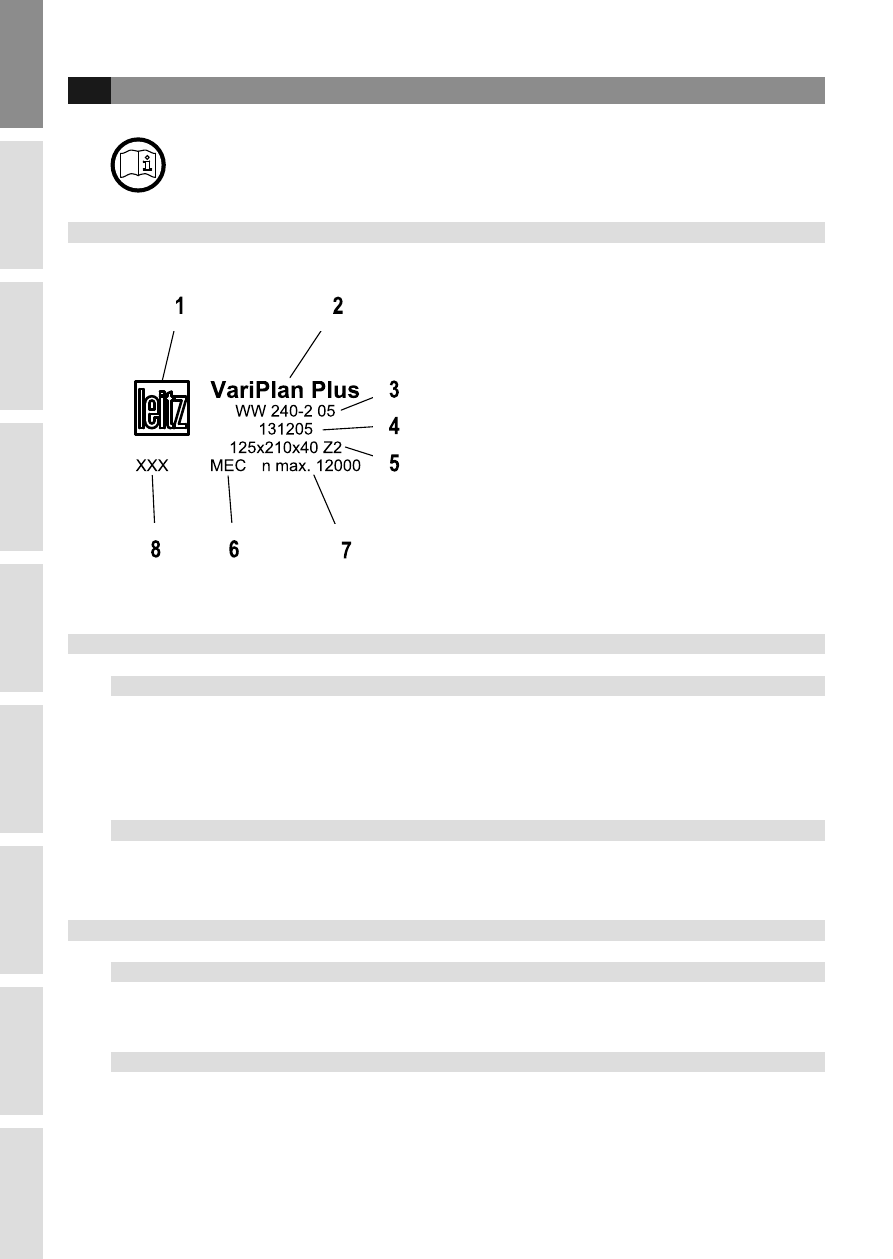

1.1 Kennzeichnung
1. Hersteller
2. Werkzeugbezeichnung
3. Artikel-Nr.
4. Ident-Nr.
5. Maximale Abmessung (D
max
x SB
max
x BO)
6. Vorschubart
7. Maximale Betriebsdrehzahl (n max)
8. Weitere Kennzeichnung des Herstellers
Bei Verwendung mehrerer Werkzeuge auf einer
Welle bzw. einem Fräsdorn, gilt der kleinste Wert
“n max.” als Betriebsdrehzahl.
1.2 Schneidstoffe und Bestellangaben
1.2.1 Schneidstoffe
1.2.2
SP = Werkzeugstahl, legiert HL = Werkzeugstahl, hochlegiert
HS = Schnellarbeitsstahl, hochlegiert ST = Stellit
HW = Hartmetall, unbeschichtet HC = Hartmetall, beschichtet
DP = Polykristalliner Diamant DM = Monokristalliner Diamant
MC = Mehrbereichsstahl, beschichtet
Bestellangaben
Artikelbezeichnung
Ident-Nummer
Abmessungen
Schneidenzahl
Vorschubart
Drehzahl
1.3 Bestimmungsgemäßer Gebrauch
1.3.1 Drehzahl n / n max.
Der auf dem Werkzeug angegebene Drehzahlbereich “n“ muss eingehalten werden bzw.
die angegebene Höchstdrehzahl “n max.“ darf nicht überschritten werden!
1.3.2 Verwendungsart und Arbeitsweise
Die Vorgaben des Maschinenherstellers bezüglich der Eignung des Werkzeuges sind zu
beachten.
Das hier beschriebene Werkzeug darf nur entsprechend der Kennzeichnung der
Vorschubart verwendet werden.
