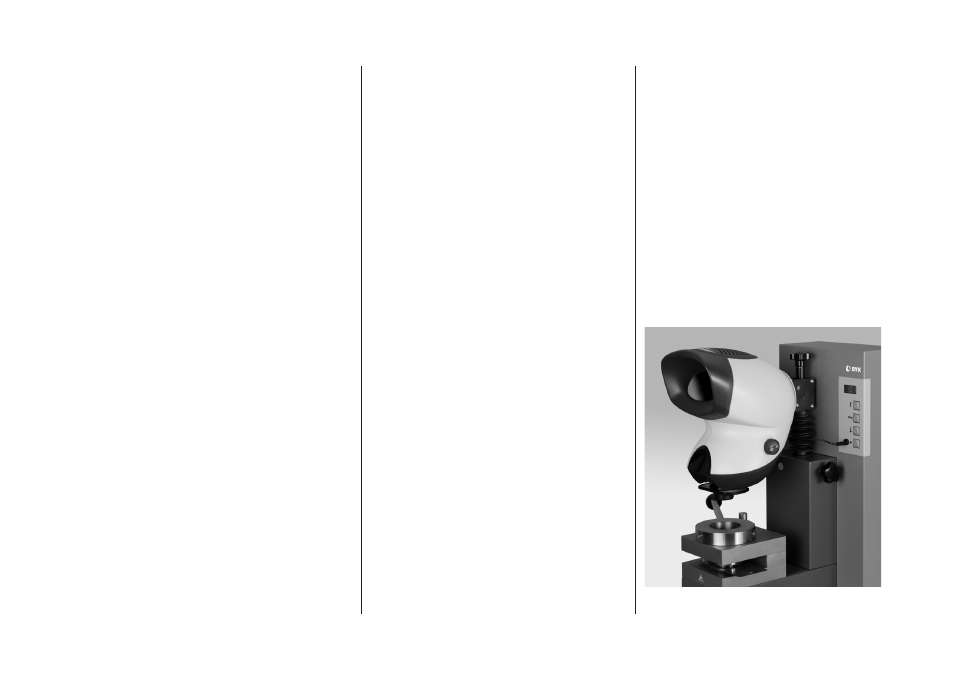

Rys. 3 Mikroskop stereoskopowy
2.3 Badanie próbne
Pierwsze badanie należy
przeprowadzić następująco:
• Sprawdzić elementy obsługi. Pozy-
cje ich przedstawione są na Rys. 2
• Należy włączyć (12) maszynę,
wskaźnik 0,0 lub - - -
• Nacisnąć przycisk START K
odczekać przesuw w skrajne
położenie (około 14 mm)
• Tłok przyciskiem "powrót"
sprowadzić do pozycji wskaźnika
0,0 lub - - -
• Aparat wyłączyć (12).
2.4 Mikroskop stereoskopowy
Mikroskop stereoskopowy (Rys. 3)
należy posadowić jak następuje:
• poluzować moletowaną śrubę,
usunąć element dystansowy,
osadzić mikroskop.
Uwaga: kołek aretujący musi
zaskoczyć w czarny element
dystansowy.
• Podkładkę / tulejkę założyć i
zamocować moletowaną śrubą.
• Soczewki (dwu i czterokrotna)
ostrożnie wkręcić w uchwyt
obiektywu (gwint drobnozwojowy).
• Włączyć do gniazda przewód
łączący mikroskop z polem obsługi.
• Ustawić włącznik sieciowy z tyłu
maszyny w położenie “zał “ (ON, EIN).
• Uruchomić przycisk oświetlenia
mikroskopu.
• Wprowadzić soczewkę 2-krotną do
obiektywu.
• W polu widzenia musi być teraz
ostro widoczna kulka.
• Jeśli to konieczne, podregulować
ostrość mikroskopu pokrętłem i
ewentualnie wypozycjonować
kolumnę na odpowiednią wysokość
śrubą z gniazdem sześciokątnym
(pod białą pokrywką).
• Regulatorem ustawić właściwą
jasność światła mikroskopu.
