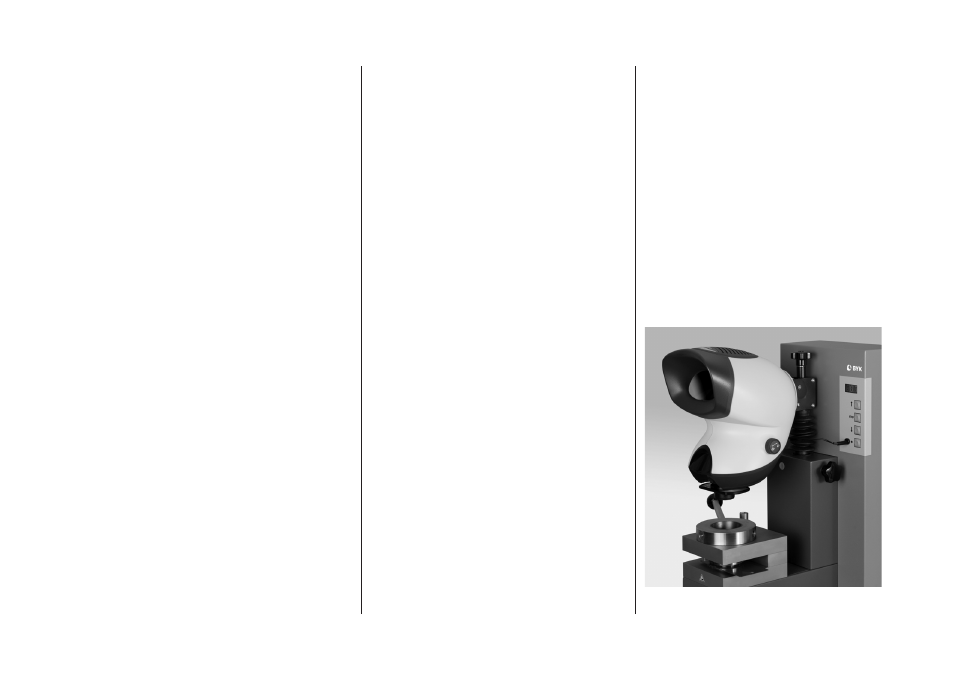

Fig. 3 Stereomikroskop
2.3 Probelauf
Der erste Probelauf wird wie folgt
durchgeführt:
• Die Bedienelemente werden über-
prüft. Die Lage der Bedienelemente
ist in Abb. 2 dargestellt.
• Die Tiefungsprüfmaschine wird EIN
geschaltet (12).
Anzeige: 0.0 oder - - -
• Die Taste START K drücken und die
Endstellung (ca. 14 mm) ab warten.
• Den Stößel mit der Taste
ZURÜCK L in die Nullposition
zurückfahren.
Anzeige: 0.0 oder - -
2.4 Stereomikroskop
Das Stereomikroskop (Abb. 3) wird
wie folgt aufgehängt:
• Sicherungsschraube (Imbuss)
entfernen.
• Stereomikroskop einhängen und
mit Sicherungsschraube sichern.
• Die Linsen (2-fach und 4-fach) vor-
sichtig in Objektivhalter einschrau-
ben (Feingewinde).
• Wird die 2-fach Linse verwendet,
muss das Mikroskop in der ober-
sten Position stehen.
Wird die 4-fach Linse verwendet,
muss das Mikroskop nach unten
geschoben werden. Mit der Arretie-
rungsschraube (9) wird die Position
des Mikroskops gesichert.
• Das Verbindungskabel zwischen
Mikroskop und Bedienfeld ein-
stecken.
• Den Netzschalter auf der Rückseite
des Gerätes EIN schalten.
• Die Taste Mikroskopbeleuchtung ✵
betätigen.
• Die Kugel muß jetzt im Sichtfenster
scharf abgebildet sein.
• Die Bildschärfe des Mikroskops
wird mit der Feinstellschraube (1)
justiert.
