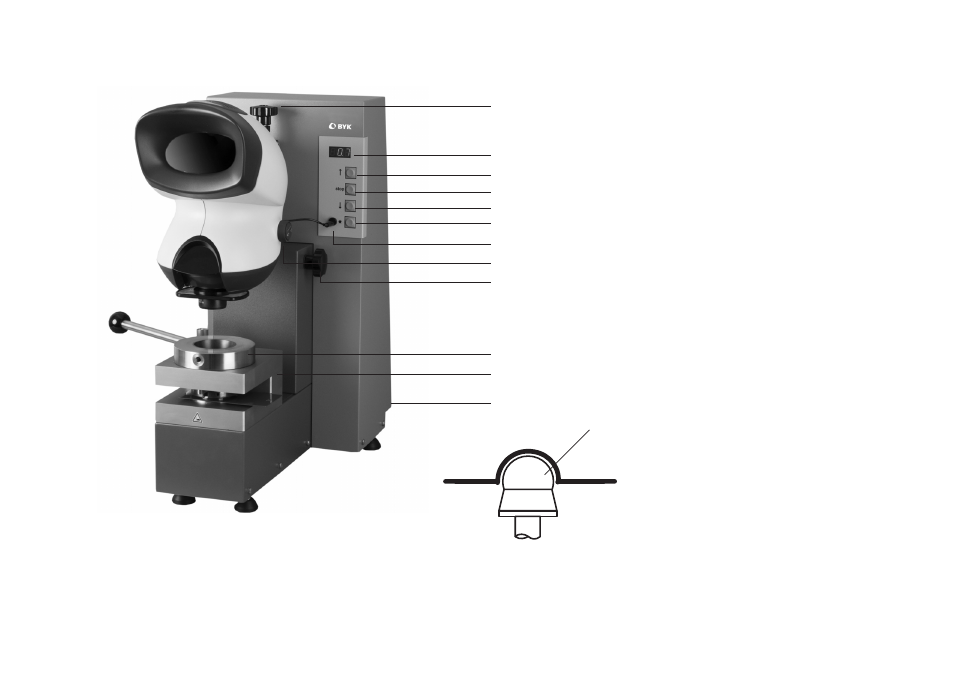

1 Vite di arresto per ingrandimento

2 x / 4 x

2 Visualizzazione digitale
"imbutitura"

3 Tasto START

K

4 Tasto STOP

5 Tasto REVERSE

L

6 Interruttore lampada microscopio

7 Presa per il microscopio –

pannello di controllo cavo di

connessione

8 Regolatore della luminosità

della lampada del microscopio

9 Vite di arresto

10 Tenditore eccentrico

11 Testata del cilindro

12 Interruttore di alimentazione

ON/OFF (EIN / AUS)

13 Punzone con testa sferica, a norma

DIN EN ISO 1520

Fig. 2

3
4
5
6

7

8

2

1

9

13

12

11

10
