96 Azur geïntegreerde versterker
Power On/Off (Aan/Uit)
Schakelt het apparaat in en uit.
Keuzeschakelaar netspanning
De netspanning instellen op 115 V of 230 V. Alleen de
installateur/leverancier mag deze instelling wijzigen.
Netstroom
Maak eerst alle overige aansluitingen naar de versterker, en sluit dan
het netsnoer aan op een stopcontact. De versterker is nu gereed voor
gebruik.
Luidsprekeraansluitingen
Er zijn twee paar luidsprekeraansluitingen beschikbaar, A
(hoofdaansluitingen) en B (secondaire schakelbare
luidsprekeraansluitingen). Sluit de snoeren van de linker luidspreker
aan op de aansluitingen LEFT + & - en de snoeren van de rechter
luidspreker op de aansluitingen RIGHT + & -. De rode aansluiting is altijd
de positieve uitgang en de zwarte aansluiting is de negatieve uitgang.
Zorg ervoor dat er geen losse draadstrengen zijn die de
luidsprekeruitgangen tegen elkaar kortsluiten. Zorg ervoor dat de
luidsprekeraansluitingen voldoende vast zitten om voor een goede
elektrische verbinding te zorgen. Het kan zijn dat de geluidskwaliteit
minder wordt als de schroefaansluitingen los zitten.
Let op: Bij gebruik van één paar luidsprekers, moet u luidsprekers
gebruiken met een nominale impedantie tussen 4-8 ohm. Bij gebruik
van twee paar luidsprekers, moet u luidsprekers gebruiken met elk een
nominale impedantie tussen 6-8 ohm.
Infraroodkoppeling
Hiermee kan de versterker infraroodcommando's ontvangen van multi-
roomsystemen. De via deze koppeling ontvangen commando's worden
niet via de Control Bus-uitgang doorgegeven. Zie de paragraaf 'Aangepaste
Installatie' voor meer informatie.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

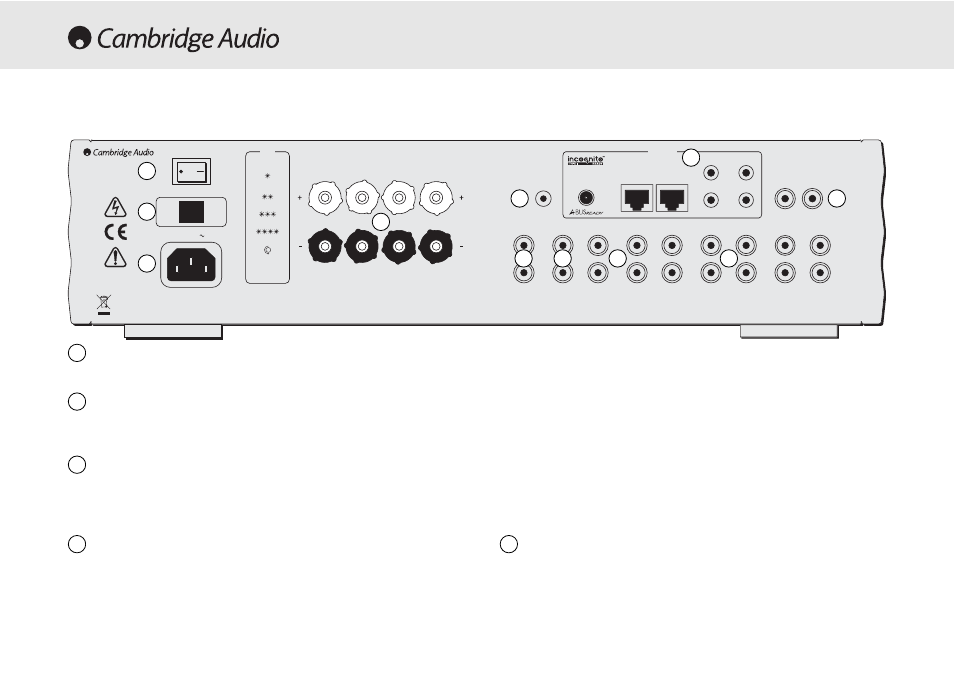

AANSLUITINGEN OP DE ACHTERKANT
1
2
3
1
3
2
4
5 7
6
4
11 10 9 8
5
