540A/640A V2.0 Integrierter Verstärker
Integrierter Verstärker der Azur Serie 31
MEHRRAUMSYSTEM
Die Azur V2.0 Verstärker verfügen über Incognito Ready™ / A-BUS™
Ready Ausgänge, die eine Mehrraumfähigkeit ermöglichen. Ein oder
zwei verstärkte Tastenfelder (und ein externes PSU-Netzteil) können am
Verstärker (mit Cat5/5e-Kabeln und RJ45-Steckern) angeschlossen
werden, um Mehrraum-Audio in einem Raum oder zwei weiteren
Räumen oder Zonen zu bieten. Die Tastenfelder werden durch ein
externes PSU über Cat5/5e-Kabel mit Strom versorgt, sodass kein
Netzanschluss in den weiteren Räumen erforderlich ist.
Die Tastenfelder bedienen den Verstärker individuell hinsichtlich
Lautstärke/Bass/Treble usw. und können individuell ein- und
ausgeschaltet werden. Sie können jedoch nur die am Verstärker
ausgewählte Quelle wiedergeben.
A-Bus ist ein Standard, der Kompatibilität zwischen der Ausrüstung
verschiedener Hersteller zulässt. Es können daher A-BUS-kompatible
Tastenfelder anderer Hersteller verwendet werden. In Verbindung mit
unseren eigenen Incognito KP10 Tastenfeldern gibt es einige
Zusatzfunktionen, wie z.B. die Möglichkeit die Quelle am Verstärker über
das Tastenfeld zu ändern.
Damit Sie die Quellenausrüstung von einem anderen Raum aus
bedienen können, wird ein IR-Sender (IR10) in einen der IR-Ausgänge
auf der Geräterückseite gesteckt und dann über das IR-Fenster des
Quellengeräts verbunden. Alternativ kann an unseren Geräten, die IR-
Sendereingänge haben, ein Mini-Jack-Anschluss verwendet werden.
Befehle, die von den Tastenfeldern empfangen werden, können nun an
die Quellenausrüstung über den Verstärker zurückgeschickt werden. Die
Quellenausrüstung kann dann von anderen Räumen aus mithilfe der
Fernbedienung der Quellenausrüstung oder mithilfe einer lernfähigen
Fernbedienung bedient werden. Die Incognito LR10 kann die
Tastenfeldern voll bedienen, die Fernbedienung der Quelle "erlernen"
und den Quelleneingang am Verstärker usw. ändern.
Für weitere Informationen zum Incognito Mehrraumsystem wenden Sie
sich bitte an Ihren örtlichen Cambridge Audio Händler.
Impedance 4 - 8 ohms Loudspeaker Terminals
Important Please ensure that loudspeaker terminals are fully tightened Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left Power AC
Max Power Consumption : 700W Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England www.cambridge-audio.com
Manufactured in an ISO9002 approved facility
Fault requiring service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED indicators:
Please refer to your User's Manual for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd
azur 640C
Compact Disc Player
Standby / On Stop Play Pause Open
Close Skip
Scan
Line Output
Line Output
Right Right
Left Left
Power AC
Class 1 Laser Product Luokan 1 Laserplaite
Klass 1 Laserapparat
Mains Voltage Selector Switch (50 / 60Hz)
On Off Power
Risk of electric shock
Do not open Caution
Risque de choc electrique
Ne pas ouvrir Avis
Vorm offnen des gerates
Netzstecker ziehen Achtung
azur 640C Compact Disc Player V2.0
Max Power Consumption : 18W
www.cambridge-audio.com
Designed in London, England
Manufactured in an ISO9002 approved facility
IR Emitter
In In Out
Control Bus
S/P DIF
Co-axial Toslink
Optical
Digital Outputs
PS10
LR10
Cat5/5e
IR10 Mini-JJack-K Kabel

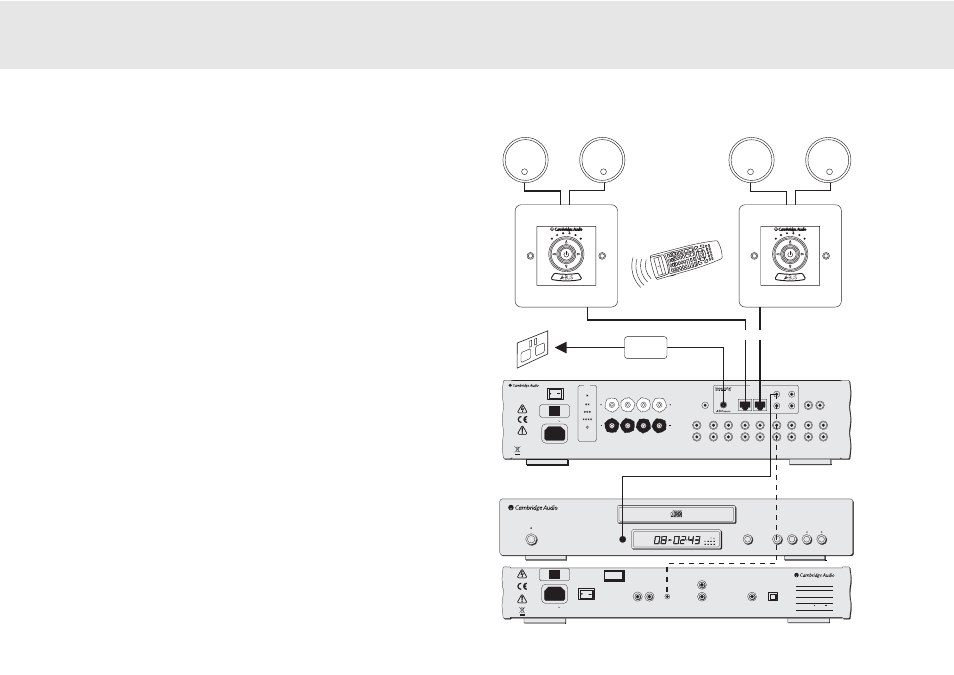

Lautsprecher (z.B.
